商品の詳細:
|
| 標準: | ASME B16.9、DIN2617、JIS | サイズ: | 1/2」- 80" |
|---|---|---|---|
| 材料: | A234 WPB SS304/314L SS316/316L | コーティング: | 電流を通される黒いペンキ、オイル、冷たい電流を通されるおよび熱い |
| パッケージ: | 合板箱およびパレット | 厚さ: | STD、SCH40、SCH80、SCH120、SCH160、DIN、JIS |
| 証明書: | ISO9001、PEDおよびAD2000 W0 EN10204 3.1 | ||
| ハイライト: | DIN2617 4インチの鋼管の帽子,Asme B16.9のステンレス製のButtweld帽子,STD 2インチによって電流を通される管の帽子 |
||

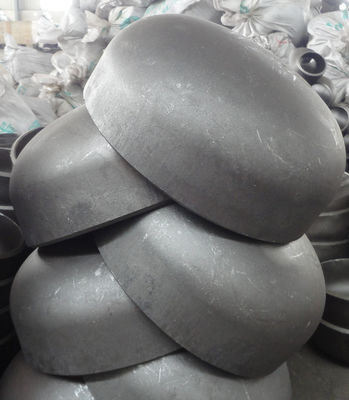

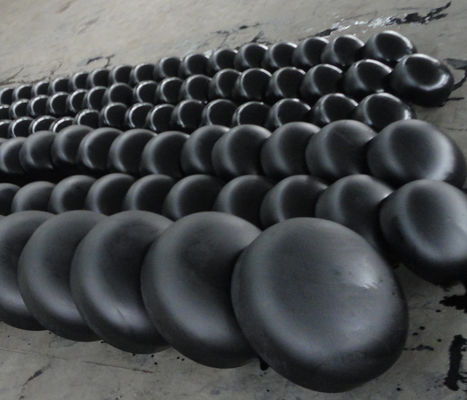

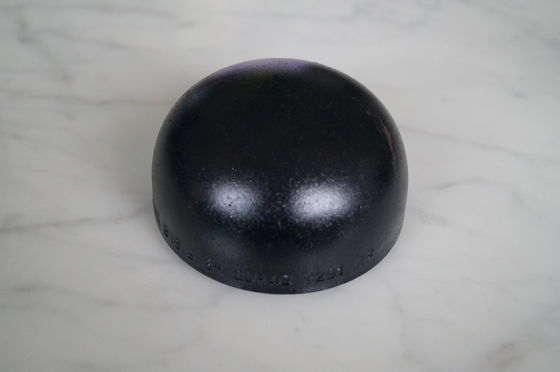

Asme B16.9 Din2617 Jis、EnのStd Sch40 Sch80 Sch160の継ぎ目が無く黒いペンキの帽子の付属品
帽子の付属品
指定のリスト
| Porductの名前 | 炭素鋼/Stainlessの鋼鉄帽子 |
| サイズ | 1/2」- 80"継ぎ目が無い |
| 標準 | ANSI B16.9、EN10253-2、DIN2617、JIS B2311、 |
| 壁厚さ | STD、SCH20、SCH30、SCH40、SCH60、SCH80、SCH160、DIN、JISおよび等。 |
| タイプ | 継ぎ目が無く、溶接される |
| 端 | 斜角end/BE/buttweld |
| 表面 | 性質色、ニスをかけられた、黒い絵画、anti-rustオイル等。 |
| 材料 |
炭素鋼:A234WPB、A420WPL6 St37、St45、E24、A42CP、16Mn、Q345、P245GH、 P235GH、P265GH、P280GH、P295GH、P355GH等。 |
| パイプラインの鋼鉄:WPHY42、WPHY52、WPHY60、WPHY65、WPHY70、WPHY80および等。 | |
| Cr Mo合金鋼:P11、P22、P5、P9、P91、10CrMo9-10、16Mo3等。 | |
| 適用 |
石油化学industy;航空および航空宇宙産業;製薬産業; ガスの排気;発電所;buliding船;水treament、等。 |
| 利点 | 準備ができた在庫、より速い受渡し時間;すべてのサイズで利用できる、austomized;良質 |
コードFOSTD - FOXS |
わずかな直径 |
壁のTH。S MM |
高さH MM |
理論的な重量KG |
|||
|---|---|---|---|---|---|---|---|
投票。 |
D MM |
STD |
XS |
STD |
XS |
||
5 |
1/2 |
21.34 |
2.77 |
3.73 |
25.4 |
0.03 |
- |
7 |
3/4 |
26.67 |
2.87 |
3.91 |
25.4 |
0.06 |
0.08 |
10 |
1 |
33.40 |
3.38 |
4.55 |
38.1 |
0.10 |
0.14 |
12 |
1" 1/4 |
42.16 |
3.56 |
4.85 |
38.1 |
0.14 |
0.18 |
15 |
1" 1/2 |
48.26 |
3.68 |
5.08 |
38.1 |
0.16 |
0.23 |
20 |
2 |
60.32 |
3.91 |
5.54 |
38.1 |
0.27 |
0.32 |
25 |
2" 1/2 |
73.02 |
5.16 |
7.01 |
38.1 |
0.41 |
0.45 |
30 |
3 |
88.90 |
5.49 |
7.62 |
50.8 |
0.65 |
0.82 |
40 |
4 |
114.30 |
6.02 |
8.56 |
63.5 |
1.15 |
1.54 |
50 |
5 |
141.30 |
6.55 |
9.52 |
76.2 |
1.90 |
2.59 |
60 |
6 |
168.27 |
7.11 |
10.97 |
88.9 |
2.92 |
4.10 |
80 |
8 |
219.07 |
8.18 |
12.70 |
101.6 |
5.07 |
7.3 |
100 |
10 |
273 |
9.27 |
12.70 |
127 |
9.1 |
12.0 |
120 |
12 |
323.9 |
9.52 |
12.70 |
152 |
13.6 |
17.0 |
140 |
14 |
355.6 |
9.52 |
12.70 |
165 |
14.42 |
19.8 |
160 |
16 |
406.4 |
9.52 |
12.70 |
178 |
18.86 |
25.89 |
180 |
18 |
457.2 |
9.52 |
12.70 |
203 |
27.65 |
36.52 |
200 |
20 |
508 |
9.52 |
12.70 |
229 |
35.60 |
46.98 |
240 |
24 |
609.6 |
9.52 |
12.70 |
267 |
46 |
64.60 |
| 帽子- ANSI B 16.9次元 | |||
| インチ | mm | 高さ | |
| D | E | ||
| 1/2 | 15 | 21,34 | 25,40 |
| 3/4 | 20 | 26,67 | 31,75 |
| 1 | 25 | 33,40 | 38,10 |
| 1 1/4 | 32 | 42,16 | 38,10 |
| 1 1/2 | 40 | 48,26 | 38,10 |
| 2 | 50 | 60,32 | 38,10 |
| 2 1/2 | 65 | 73,02 | 38,10 |
| 3 | 80 | 88,90 | 50,80 |
| 3 1/2 | 90 | 101,60 | 63,50 |
| 4 | 100 | 114,30 | 63,50 |
| 5 | 125 | 141,30 | 76,20 |
| 6 | 150 | 168,27 | 88,90 |
| 8 | 200 | 219,07 | 101,60 |
| 10 | 250 | 273,05 | 127,00 |
| 12 | 300 | 323,85 | 152,40 |
| 14 | 350 | 355,60 | 165,10 |
| 16 | 400 | 406,40 | 177,80 |
| 18 | 450 | 457,20 | 203,20 |
| 20 | 500 | 508,00 | 228,60 |
| 22 | 550 | 558,80 | 254,00 |
| 24 | 600 | 609,60 | 266,70 |
| 28 | 700 | 711,20 | 266,70 |
| mmの次元 | |||
| 次元の許容– SSは帽子を配管する | ||||
| すべての付属品のため | 帽子 | |||
| わずかな管のサイズ（NPS） | 斜角のØの外 | 端にØの中 | 壁厚さ t/t1 |
全長E |
| 1/2 2 1/2 | 1 | 0,8 | ない | 4 |
| 3 3 1/2 | 1 | 1,6 | より少し | 4 |
| 4 | +2 -1 | 1,6 | より | 4 |
| 5 a 6 | +3 -1 | 1,6 | 87,50% | 7 |
| 8 | 2 | 1,6 | 体言の | 7 |
| 10 | +4 -3 | 3,2 | tickness | 7 |
| 12 a 18 | +4 -3 | 3,2 | 7 | |
| 20 a 24 | +6 -5 | 4,8 | 7 | |
| 26 a 30 | +7 -5 | 4,8 | 10 | |
| 32 a 48 | +7 -5 | 4,8 | 10 | |
1. 私達はだれであるか。
私達は河北、中国、1986年からの開始で基づいていたり、世界中で販売されるフランジおよび管付属品を販売する。
2. 私達はいかに質を保証してもいいか。
大量生産の前の試作期間の常にサンプル;
郵送物の前の常に最終検査;
3.whatは私達から買うことができるか。

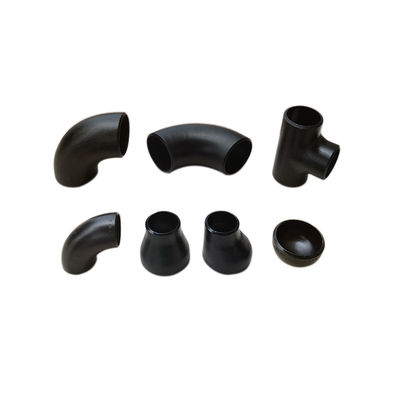

造られたフランジ、付属品、造られた付属品、継ぎ目が無い管。
