商品の詳細:
|
| Materila: | A105、304/316 | 標準: | ANSI B16.5、B16.47 |
|---|---|---|---|
| 証明書: | ISO TUV | サイズ: | 1/2」- 36" |
| 圧力: | 150LBS-2500LBS | 適用: | オイル水ガス |
| 塗ること: | 、黄色い黒い、錆の証拠オイル | ||
| ハイライト: | オイル ガス水ansi b16 47のフランジ,36" ISO TUV ansi b16 47のフランジ,炭素鋼ANSI B16.5のフランジ |
||
OIL.GASのフランジの使用は、ANSI B16.5、B16.47の炭素鋼、ステンレス鋼等水をまく

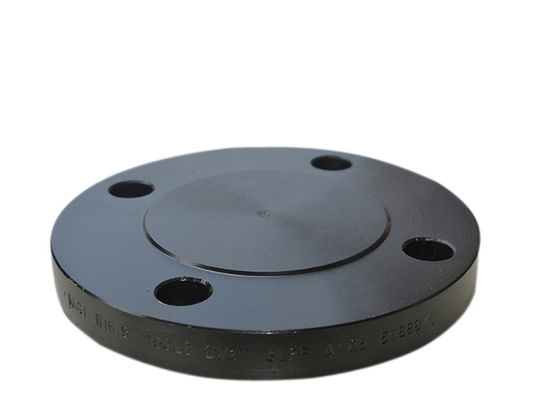

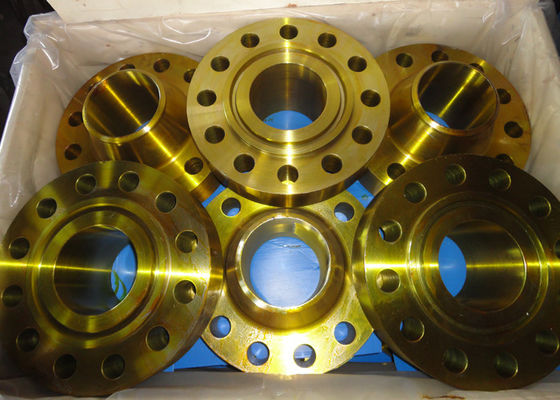

炭素鋼のフランジAnsi B16.5及びAsme B16.47の黒溶接首のブラインドの黄色い色のスリップ
スリップオンのフランジは普及したタイプの管のフランジである。これらは端に配管のそして溶接される滑るタイプのフランジである。これらのフランジは低圧の適用にとって理想的である。これらは異なった管に容易に合い、溶接される。溶接はこれらの管の製作のコストを削減する。これらはサイズおよび適用の多種多様で利用できる。

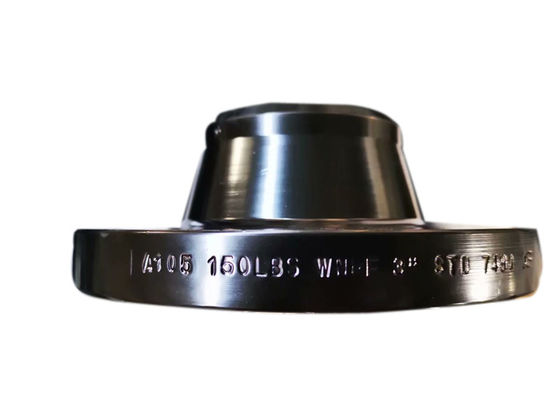

溶接首のフランジはバット溶接によって配管システムに結合されるように設計されている。WNのフランジは長い首のために比較的高いが、高い圧力の適用のために好まれる。首、かハブは溶接首のフランジの基盤で応力集中を減らす管に、圧力を送信する。ハブの基盤からのバット溶接の壁厚さへの厚さの漸進的な転移は溶接首のフランジの重要な補強を提供する。溶接首のフランジの穴は管の穴に一致させ、乱れおよび腐食を減らす。
| 指定（最新版） | 項目タイプ | 圧力クラス | サイズの範囲 |
| ASME/ANSI B16.5 | 、溶接首盲目、スリップオン、ソケットの溶接は、フランジに通し、重ね継ぎする | 2500LBSへの150 | 60"への26" |
| 1500LBSへの150 | 48"への26" | ||
| ASME/ANSI B16.47 | 開口部のフランジ（溶接首、スリップオンは、通った） | 300LBSへの75 | 12"への1/2 「 |
| 400、600LBS | 60"への26" | ||
| 900LBS | 48"への26" | ||
| ASME/ANSI B16.36 | 開口部のフランジ（溶接首、スリップオンは、通った） | 300 2500LBSに | 12"への1つ |
| EN 1092-1/DIN/BS 4504はフランジを付けたようになる | 01 （板フランジ）、02 （タイプのための緩い板フランジ32-37）、04 （タイプ34のための緩い板フランジ）、05 （ブランク フランジ）、11 （溶接首のフランジ）、12 （Hubbedのスリップオンのフランジ）、13 （Hubbed | PN2.5へのPN16 | 10mmから1800mm |
| PN25 | 10mmから1000mm | ||
| PN40 | 10mmから600mm | ||
| PN63 | 10mmから400mm | ||
| PN100 | 10mmから350mm | ||
| PN160、PN250 | 10mmから300mm | ||
| PN320 | 10mmから250mm | ||
| PN400 | 10mmから200mm | ||
| BS 10 | ブラインド、スリップオンおよび溶接の首のフランジ | TABLE-A、D、E、F、H、J、K、R、S、T | 15mmから600mm |
| ASME/ANSI B16.9/MSS SP-43 | タイプ切株の端:、B、C （短いパターン） | S10、S40、S80 | 24"への½」 |
注:私達はまた顧客の他の標準のような、API-605、UNI、AWWAおよび注文のデッサンにaccordingdを製造してもいい
フランジの表面タイプ:平らな表面（FF）、上げられた表面（RF）、リング タイプ接合箇所（RTJ）、大きい上げられた表面（LRF）
コーティング/表面処理（該当する場合）:Anti-rustペンキは、電流を通される黒いペンキ、黄色く透明な、亜鉛めっきされた、冷たくおよび熱いすくいに油をさす
