商品の詳細:
|
| 材料: | A234 WPB | 厚さ: | SCH10、SCH20、SCH30、STD、SCH40、SCH80、SCH120、SCH160 XXS |
|---|---|---|---|
| サイズ: | 48"への1/2」 | ||
| ハイライト: | DN1200ステンレス鋼のButtweld帽子SCH10,DN1200ステンレス鋼のButtweld帽子SCH20,DN1200ステンレス鋼のbuttweld帽子SCH100 |
||

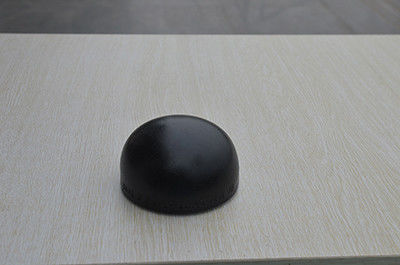

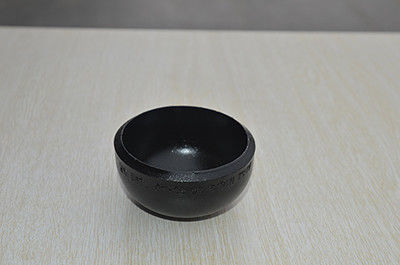

ANSI B 16.9は溶接された及び継ぎ目が無いSCH10 SCH20 SCH40 SCH80 SCH100 SCH120 SCH160 XXSの帽子を接合する
| 指定 | 帽子 |
|---|---|
| 管のエンド キャップの管付属品のサイズ | 継ぎ目が無いバット溶接付属品:1/2」- 24" 溶接されたバット溶接付属品:1/2」- 48" |
| 管の帽子の付属品次元 | ASME/ANSI B16.9、ASME B16.28、MSS-SP-43、BS4504、BS4504、BS1560、BS10 |
| Bwの管の帽子の厚さ | SCH10、SCH20、SCH30、STD SCH40、SCH60、XS、SCH 80、SCH 100、SCH 120、SCH 140、SCH 160、NACEの氏と利用できるXXS 01-75 |
| 帽子Bw Sch 80のタイプ | 継ぎ目が無く/ERW/溶接された/製造された管付属品 |
| Bwの帽子のタイプ | DN15-DN1200 |
| 関係 | 溶接 |
| 曲げ半径 | R=1D、第2、3D、5D、6D、8D、10Dまたは注文の管付属品 |
| サイズの範囲 | ½」24"へのNB Sch 10s、40s、80s、160s、XXSのNB。（DN6~DN100） |
| 管の帽子FittingsFittings | 角度:22.5 deg、30deg、45のdeg、90のdeg、180のdeg、1.0D、1.5D、2.0D、2.5D、3D、4D、5D、6D、7D-40D。 標準:ASME B16.9、ASME B16.28、ASME B16.25、MSS SP-75 DIN2605 JISB2311 JISB2312 JISB2313、BS、GB、ISO |
| 製造工程 | 押し、出版物、炉、鋳造物、等。 |
| 帽子Bw Sch 80の付属品の検定証 | EN 10204/3.1B 原料は証明する 100%のレントゲン写真術のテスト レポート 第三者の点検報告、等 |
| 管の帽子のための主市場そして企業 |
|
| 適用 |
|
| EN 10204 3.1およびEN 10204 3.2のNACE MR0103、NACE MR0175を証明する検定証による物質的な検定証（MTC） | |
| コードFOSTD - FOXS | わずかな直径 | 壁のTh。S mm | 高さH mm | 理論的な重量kg | |||
|---|---|---|---|---|---|---|---|
| 投票。 | D mm | STD | XS | STD | XS | ||
| 5 | 1/2 | 21.34 | 2.77 | 3.73 | 25.4 | 0.03 | - |
| 7 | 3/4 | 26.67 | 2.87 | 3.91 | 25.4 | 0.06 | 0.08 |
| 10 | 1 | 33.40 | 3.38 | 4.55 | 38.1 | 0.10 | 0.14 |
| 12 | 1" 1/4 | 42.16 | 3.56 | 4.85 | 38.1 | 0.14 | 0.18 |
| 15 | 1" 1/2 | 48.26 | 3.68 | 5.08 | 38.1 | 0.16 | 0.23 |
| 20 | 2 | 60.32 | 3.91 | 5.54 | 38.1 | 0.27 | 0.32 |
| 25 | 2" 1/2 | 73.02 | 5.16 | 7.01 | 38.1 | 0.41 | 0.45 |
| 30 | 3 | 88.90 | 5.49 | 7.62 | 50.8 | 0.65 | 0.82 |
| 40 | 4 | 114.30 | 6.02 | 8.56 | 63.5 | 1.15 | 1.54 |
| 50 | 5 | 141.30 | 6.55 | 9.52 | 76.2 | 1.90 | 2.59 |
| 60 | 6 | 168.27 | 7.11 | 10.97 | 88.9 | 2.92 | 4.10 |
| 80 | 8 | 219.07 | 8.18 | 12.70 | 101.6 | 5.07 | 7.3 |
| 100 | 10 | 273 | 9.27 | 12.70 | 127 | 9.1 | 12.0 |
| 120 | 12 | 323.9 | 9.52 | 12.70 | 152 | 13.6 | 17.0 |
| 140 | 14 | 355.6 | 9.52 | 12.70 | 165 | 14.42 | 19.8 |
| 160 | 16 | 406.4 | 9.52 | 12.70 | 178 | 18.86 | 25.89 |
| 180 | 18 | 457.2 | 9.52 | 12.70 | 203 | 27.65 | 36.52 |
| 200 | 20 | 508 | 9.52 | 12.70 | 229 | 35.60 | 46.98 |
| 240 | 24 | 609.6 | 9.52 | 12.70 | 267 | 46 | 64.60 |
| NPS | STD | XS | SCH 160 | XXS |
| 1 | 0.09 | 0.14 | 0.18 | 0.23 |
| 1.1/4 | 0.14 | 0.18 | 0.23 | 0.34 |
| 1.1/2 | 0.18 | 0.23 | 0.27 | 0.41 |
| 2 | 0.27 | 0.34 | 0.57 | 0.68 |
| 2.1/2 | 0.41 | 0.45 | 0.79 | 1.13 |
| 3 | 0.68 | 0.79 | 1.32 | 1.81 |
| 3.1/2 | 0.91 | 1.13 | – | 2.72 |
| 4 | 1.13 | 1.36 | 2.68 | 3.4 |
| 5 | 2.04 | 2.49 | 4.54 | 5.44 |
| 6 | 2.95 | 4.08 | 6.8 | 8.16 |
| 8 | 5.44 | 7.26 | 14.06 | 13.61 |
| 10 | 9.07 | 11.34 | 25.85 | – |
| 12 | 13.61 | 16.33 | 43.09 | – |
| 14 | 16.33 | 20.41 | – | – |
| 16 | 18.14 | 24.49 | – | – |
| 18 | 24.49 | 32.66 | – | – |
| 20 | 34.02 | 39.01 | – | – |
| 22 | 42.64 | 56.7 | – | – |
| 24 | 43.54 | 58.97 | – | – |
| 26 | 53.98 | 72.12 | – | – |
| 30 | 78.02 | 103.87 | – | – |
| NPS | STD | XS | SCH 160 | XXS |
