商品の詳細:
|
| タイプ: | 溶接されるおよび継ぎ目が無い | サイズ: | 1/2」- 72" |
|---|---|---|---|
| 材料: | WPB A234、ASTM/ASME A403 WP 304-304L 3016-316L | 厚さ: | STD SCH40 SCH80 SCH120 SCH160 XXS |
| 端: | 標準か顧客の要求に従って | 標準: | ASME B16.9、ASME B16.11、ASME B16.28、MSS SP-43、JISB2311、JIS B2312、JIS B2313、DIN 2605、DIN 2606、DIN2615、 |
| Paintting: | 、さびなく黒いオイル ショット ブラスト | パッキング: | 木の場合、パレットに執ように勧めなさい |
| ハイライト: | WPB A234の鋼管のエンド キャップ,SCH80 6インチの鋼管の帽子,大口径の鋼管のエンド キャップ |
||

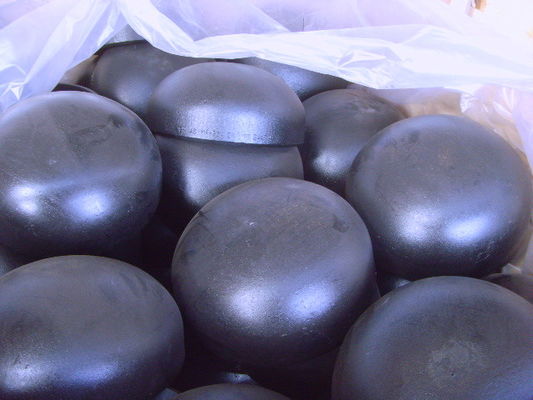

帽子の溶接継ぎ目が無いANSI B16.9、SCH40 SCH80の黒Paitting
原産地:中国
鋼管の帽子はまたSteel Plugと呼ばれる、通常管端に溶接するか、または管端の外的な糸に管付属品をカバーするために取付けた。パイプライン従って機能を閉めることは管のプラグと同じである。
（パイプラインを閉めるのにまた盲目の版を使用できる別様に盲目の版は取り外し可能であり、溶接された鋼鉄帽子は取り外し可能ではない。帽子は凸の帽子、円錐貝、可変的な直径セクション、平らなカバーおよび圧縮した開始を含んでいる。）
凸の帽子に複数の形がある:半球の帽子、楕円の帽子、皿の帽子および球形の帽子。力の視点から、半球の帽子は次第に製造してがよくないが製造の難しさの視点から次第に製造される。
サイズの範囲:
DN15-DN600 （1/2」- 24"）継ぎ目が無いタイプ
DN15 - DN1200 （1/2」- 48"）溶接されたタイプ
壁厚さ:SCH5へのSCH160
材料:
炭素鋼:ASTM A234 WPB、WPC、ASTM A420 WPL1、WPL3、WPL6等
ステンレス鋼:ASTM A403 WP304/304L、WP316/316/L、WP317L、WP321、WP347及びWPS31254
合金鋼:ASTM A234 WP1/WP12/WP11/WP22/WP5/WP7/WP9/WP91
二重および極度の複式アパートの鋼鉄:ASTM A815 UNS S31803/S32205/S32750/S32760
標準:
ASME B16.9、ASME B16.11、ASME B16.28、MSS SP-43、JISB2311、JIS B2312、JIS B2313、DIN 2605、DIN 2606、DIN2615、DIN2616、BG12459-90、GB/T1340
端の斜角:標準か顧客の要求に従って
表面処理:、さびなく黒いオイル ショット ブラスト
非破壊的なテスト:貫入試験、超音波テスト、レントゲン写真 テスト、第三者の点検
厚さ:
指定:
| NPS | O.D. D |
長さ H |
長さ H1 |
| 1/2 | 21.3 | 25 | 25 |
| 3/4 | 26.7 | 25 | 25 |
| 1 | 33.4 | 38 | 38 |
| 1.1/4 | 42.2 | 38 | 38 |
| 1.1/2 | 48.3 | 38 | 38 |
| 2 | 60.3 | 38 | 44 |
| 2.1/2 | 73 | 38 | 51 |
| 3 | 88.9 | 51 | 64 |
| 3.1/2 | 101.6 | 64 | 76 |
| 4 | 114.3 | 64 | 76 |
| 5 | 141.3 | 76 | 89 |
| 6 | 168.3 | 89 | 102 |
| 8 | 219.1 | 102 | 127 |
| 10 | 273 | 127 | 152 |
| 12 | 323.8 | 152 | 178 |
| 14 | 355.6 | 165 | 191 |
| 16 | 406.4 | 178 | 203 |
| 18 | 457 | 203 | 229 |
| 20 | 508 | 229 | 254 |
| 22 | 559 | 254 | 254 |
| 24 | 610 | 267 | 305 |
| 26 | 660 | 267 | … |
| 28 | 711 | 267 | … |
| 30 | 762 | 267 | … |
| 32 | 813 | 267 | … |
| 34 | 864 | 237 | … |
| 36 | 914 | 267 | … |
| 38 | 965 | 305 | … |
| 40 | 1016 | 305 | … |
| 42 | 1067 | 305 | … |
| 44 | 1118 | 343 | … |
| 46 | 1168 | 343 | … |
| 48 | 1219 | 343 | … |
| 次元の許容–帽子 | ||||
| すべての付属品のため | 帽子 | |||
| わずかな管のサイズ（NPS） | 斜角のØの外 | 端にØの中 | 壁厚さ t/t1 |
全長E |
| 1/2 2 1/2 | 1 | 0,8 | ない | 4 |
| 3 3 1/2 | 1 | 1,6 | より少し | 4 |
| 4 | +2 -1 | 1,6 | より | 4 |
| 5 a 6 | +3 -1 | 1,6 | 87,50% | 7 |
| 8 | 2 | 1,6 | 体言の | 7 |
| 10 | +4 -3 | 3,2 | tickness | 7 |
| 12 a 18 | +4 -3 | 3,2 | 7 | |
| 20 a 24 | +6 -5 | 4,8 | 7 | |
| 26 a 30 | +7 -5 | 4,8 | 10 | |
| 32 a 48 | +7 -5 | 4,8 | 10 | |
製造業のプロセス:

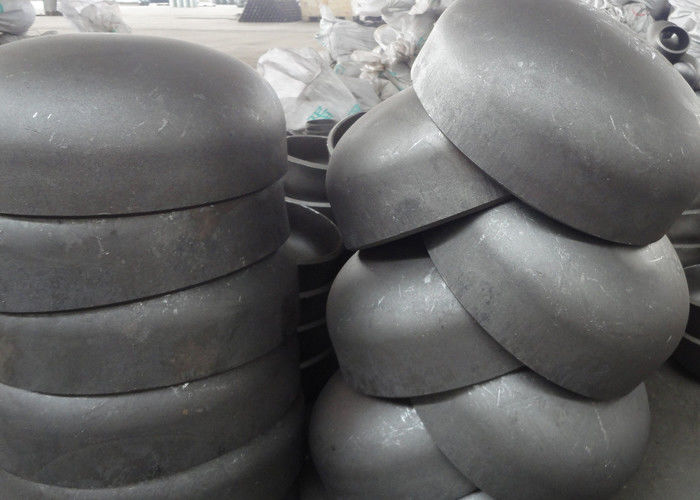

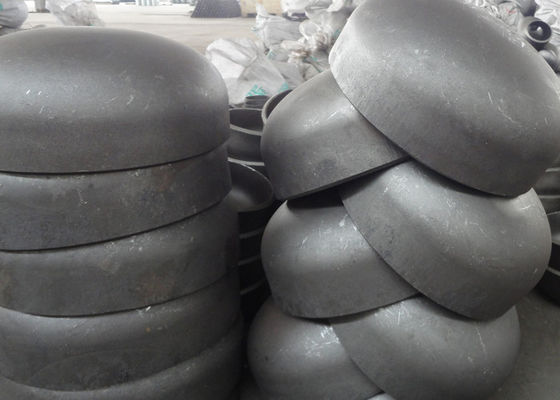

プロダクト提示:
