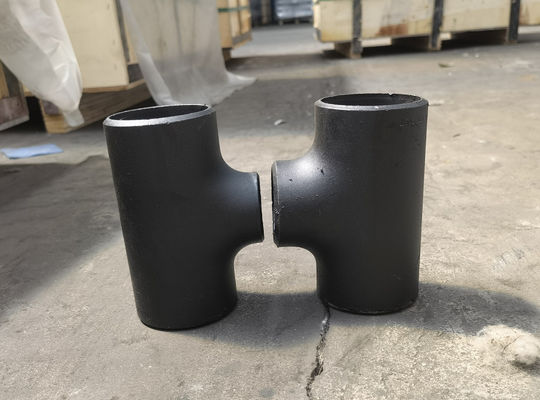

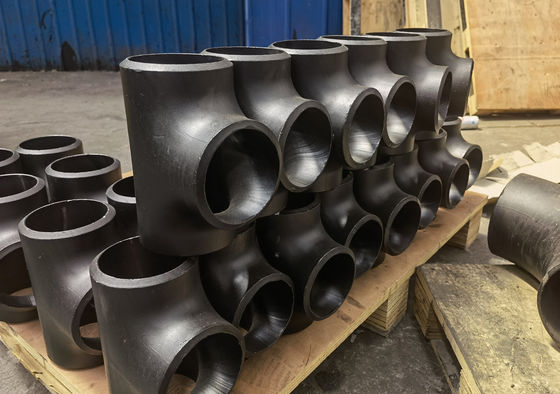

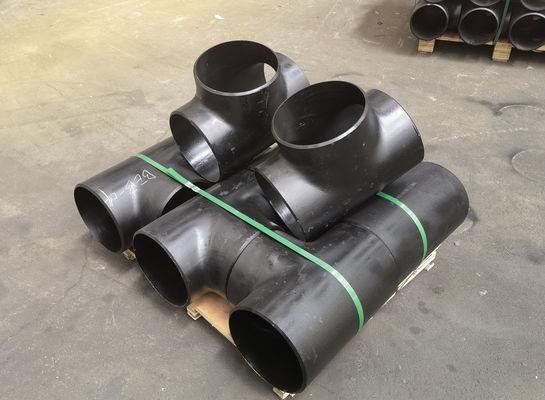

ANSI B16.9 Tによって形づけられたERWは管付属品SCH10 SCH20 SCH100 SCH120 SCHXXSを製造した

ANSI B 16.9は溶接された及び継ぎ目が無いSCH10 SCH20 SCH40 SCH80 SCH100 SCH120 SCH160 SCHXXSを接合する

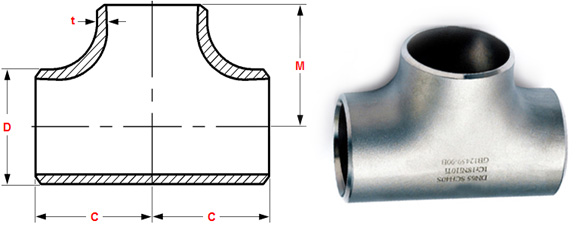

ティーは一種の3つの穴、即ち1つの入口および2つの出口が付いている化学管付属品である;または2つの入口および1つの出口。等し直径のノズルが付いているT-shapedおよびY字型のティーおよびティーがおよび3の接続点で同じまたは異なったパイプラインを使用される減少のノズルある。[1]ティーの主関数は液体の方向を変えることである。外の直径の範囲は2.5 ″から60 ″に（2.5インチ= DN65、60インチ= DN1500）、壁厚さである26 ″からの溶接のティーのための60 ″へ3-60mm、（26インチ= DN650、60インチ= DN1500）ある。壁厚さは28から60mmからである。圧力評価はSch5s、Sch10s、Sch10、Sch20、Sch30、Sch40s、STD、Sch40、Sch60、Sch80s、XSである;Sch80、Sch100、Sch120、Sch140、Sch160、XXS。

インド、24インチの炭素鋼の同輩のティーの管付属品の輸出業者1/2から48インチによって禁止される等しいティーの製造者、ASME B16.9のステンレス鋼の等しいティーの適切な製造業者、ASME B16.9のティー

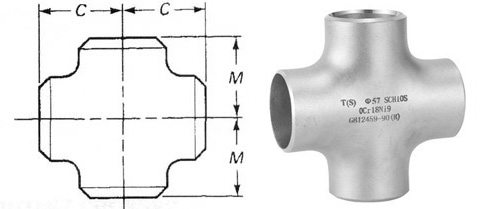

ASME B16.9のまっすぐな十字の次元

NPS	O.D. D	中心に終り C	中心に終り M
1/2	21.3	25	25
3/4	26.7	29	29
1	33.4	38	38
1つの¼	42.2	48	48
1つの½	48.3	57	57
2	60.3	64	64
2 ½	73	76	76
3	88.9	86	86
3 ½	101.6	95	95
4	114.3	105	105
5	141.3	124	124
6	168.3	143	143
8	219.1	178	178
10	273	216	216
12	323.8	254	254
14	355.6	279	279
16	406.4	305	305
18	457	343	343
20	508	381	381
22	559	419	419
24	610	432	432
26	660	495	495
28	711	521	521
30	762	559	559
32	813	597	597
34	864	635	635
36	914	673	673
38	965	711	711
40	1016	749	749
42	1067	762	711
44	1118	813	762
46	1168	851	800
48	1219	889	838



ASME B 16.9のButtweldまっすぐな十字の次元

わずかな管のサイズ（NPS）	DN	斜角の外径	中心のに終り
			Run.C	出口。M [ノート（1）および（2）]
1/2	15	21.3	25	25
3/4	20	26.7	29	29
1	25	33.4	38	38
1-1/4	32	42.2	48	48
1-1/2	40	48.3	57	57
2	50	60.3	64	64
2-1/2	65	73.0	76	76
3	80	88.9	86	86
3-1/2	90	101.6	95	95
4	100	114.3	105	105
5	125	141.3	124	124
6	150	168.3	143	143
8	200	219.1	178	178
10	250	273.0	216	216
12	300	323.8	254	254
14	350	355.6	279	279
16	400	406.4	305	305
18	450	457	343	343
20	500	508	381	381
22	550	559	419	419
24	600	610	432	432
26	650	660	495	495
28	700	711	521	521
30	750	762	559	559
32	800	813	597	597
34	850	864	635	635
36	900	914	673	673
38	950	965	711	711
40	1000	1016	749	749
42	1050	1067	762	711
44	1100	1118	813	762
46	1150	1168	851	800
48	1200	1219	889	838
