商品の詳細:
|
| 炭素鋼: | A234WPB | SSの鋼鉄: | 304L、316L |
|---|---|---|---|
| タイプ: | 等しい、減る | 程度: | 90° |
| コーティング: | Anti-Rustオイル、黒い絵画 | ||
| ハイライト: | astm a234wpbの炭素鋼の管のティー,ansi b16.9の炭素鋼の管のティー |
||

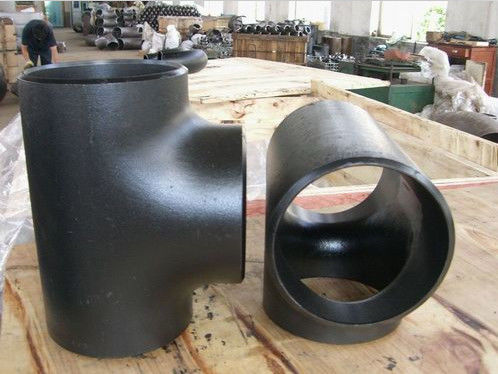

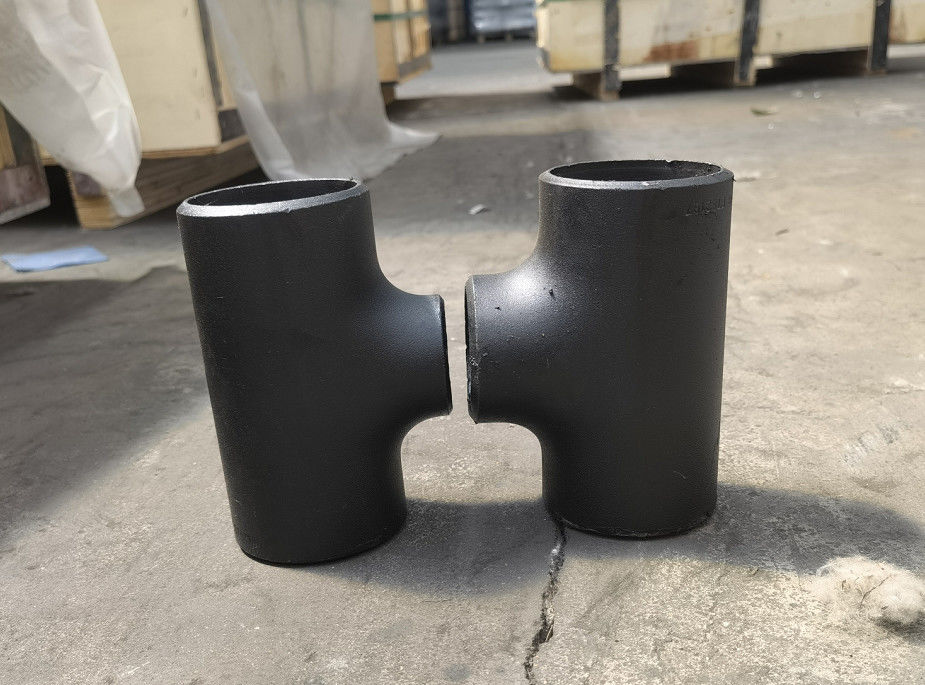

A Reducing Teeはほとんどのラインに90度で切れる2つの出口が付いているT型の管付属品である。これらのティーは相違の出口のサイズの組合せと入手しやすい。ASME B16.9 Reducing Teeの枝港で見積もりは操業の他の港より小さい。Steelステンレス製のReducingのティーは枝港の測定が操業の港より小さい一種の管付属品であるかもしれない。この種類の管付属品はさらに動かされた港の1つからの他に測定の減少を考慮できる。
| わずかな管のサイズ | 外径 斜角 |
中心にEnd | |||
|---|---|---|---|---|---|
| 操業 | 出口 | 操業 | 出口 | 操業（c） | 出口（m） |
| 1/2」 | 1/4" 3/8" |
21.3 | 13.7 17.3 |
25 | 25 |
| 3/4" | 3/8" 1/2」 |
26.7 | 17.3 21.3 |
29 | 29 |
| 1" | 1/2」 3/4" |
33.4 | 21.3 26.7 |
38 | 38 |
| 1 1/4" | 1/2」 3/4" 1" |
42.2 | 21.3 26.7 33.4 |
48 | 48 |
| 1 1/2」 | 1/2」 3/4" 1" 1 1/4" |
48.3 | 21.3 26.7 33.4 42.2 |
57 | 57 |
| 2" | 3/4" 1" 1 1/4" 1 1/2」 |
60.3 | 26.7 33.4 42.2 48.3 |
64 | 44 51 57 60 |
| 2 1/2」 | 1" 1 1/4" 1 1/2」 2" |
73.0 | 33.4 42.2 48.3 60.3 |
76 | 57 64 67 70 |
| 3" | 1 1/4" 1 1/2」 2" 2 1/2」 |
88.9 | 42.2 48.3 60.3 73.0 |
86 | 70 73 76 83 |
| 3 1/2」 | 1 1/2」 2" 2 1/2」 3" |
101.6 | 48.3 60.3 73.0 88.9 |
95 | 79 83 89 92 |
| 4" | 1 1/2」 2" 2 1/2」 3" 3 1/2」 |
114.3 | 48.3 60.3 73.0 88.9 101.6 |
105 | 86 89 95 98 102 |
| 5" | 2" 2 1/2」 3" 3 1/2」 4" |
141.3 | 60.3 73.0 88.9 101.6 114.3 |
124 | 105 108 111 114 117 |
| 6" | 2 1/2」 3" 3 1/2」 4" 5 |
168.3 | 73.0 88.9 101.6 114.3 141.3 |
143 | 121 124 127 130 137 |
| 8" | 3 1/2」 4" 5" 6" |
219.1 | 101.6 114.3 141.3 168.3 |
178 | 152 156 162 168 |
| 10" | 4" 5" 6" 8" |
273.0 | 114.3 141.3 168.3 219.1 |
216 | 184 191 194 203 |
| 12" | 5" 6" 8" 10" |
323.8 | 141.3 168.3 219.1 273.0 |
254 | 216 219 229 241 |
| 14" | 6" 8" 10" 12" |
355.6 | 168.3 219.1 273.0 323.8 |
279 | 238 248 257 270 |
| 16" | 6" 8" 10" 12" 14" |
406.4 | 168.3 219.1 273.0 323.8 355.6 |
305 | 264 273 283 295 305 |
| 18" | 8" 10" 12" 14" 16" |
457.0 | 219.1 273.0 323.8 355.6 406.4 |
343 | 298 308 321 330 330 |
| 20" | 8" 10" 12" 14" 16" 18" |
508.0 | 219.1 273.0 323.8 355.6 406.4 457.0 |
381 | 324 333 346 356 356 368 |
| 22" | 10" 12" 14" 16" 18" 20" |
559.0 | 273.0 323.8 355.6 406.4 457.0 508.0 |
419 | 359 371 381 381 394 406 |
| 24" | 10" 12" 14" 16" 18" 20" 22" |
610.0 | 273.0 323.8 355.6 406.4 457.0 508.0 559.0 |
432 | 384 397 406 406 419 432 432 |
次元はミリメートルにある
源:ASME B16.9 – 2018年
