商品の詳細:
|
| 炭素鋼: | A234WPB | 鋼鉄SS: | 304L、316L |
|---|---|---|---|
| タイプ: | 等しい、減る | 程度: | 90° |
| コーティング: | Anti-Rustオイル、黒い絵画 | ||
| ハイライト: | A234WPBの炭素鋼の等しいティー3",ASTM A234 110mmの等しいティー,ANSI B16.9 10"電流を通されるティーを減らす |
||

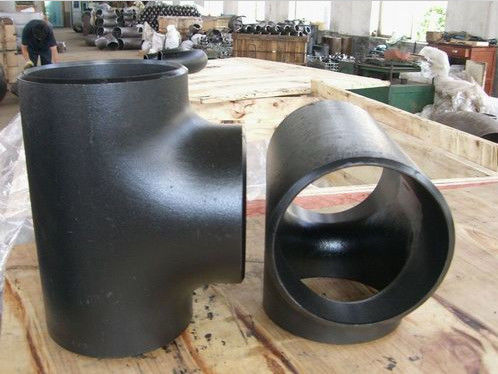

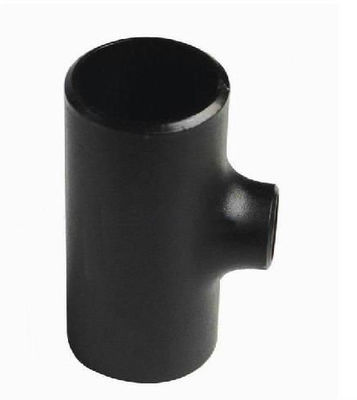

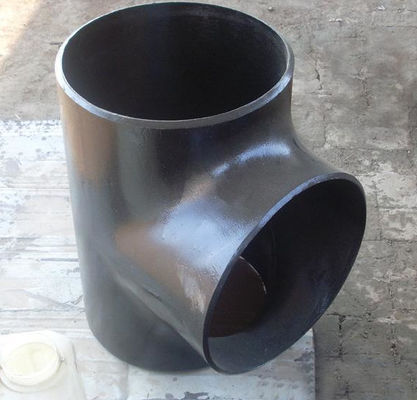

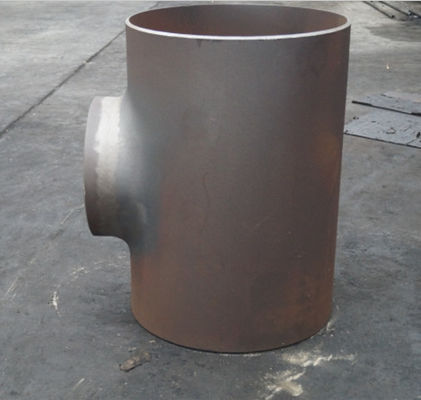

減少のティーはほとんどのラインに90度で切れる2つの出口が付いているT-shaped管付属品である。これらのティーは相違の出口のサイズの組合せと入手しやすい。ティーの枝港の見積もりを減らすASMEでB16.9は操業の他の港より小さい。ステンレス鋼の減少のティーは枝港の測定が操業の港より小さい一種の管付属品であるかもしれない。この種類の管付属品はさらに動かされた港の1つからの他に測定の減少を考慮できる。
| わずかな管のサイズ | 外径 斜角 |
中心に終り | |||
|---|---|---|---|---|---|
| 操業 | 出口 | 操業 | 出口 | 操業（c） | 出口（m） |
| 1/2」 | 1/4" 3/8" |
21.3 | 13.7 17.3 |
25 | 25 |
| 3/4" | 3/8" 1/2」 |
26.7 | 17.3 21.3 |
29 | 29 |
| 1" | 1/2」 3/4" |
33.4 | 21.3 26.7 |
38 | 38 |
| 1 1/4" | 1/2」 3/4" 1" |
42.2 | 21.3 26.7 33.4 |
48 | 48 |
| 1 1/2」 | 1/2」 3/4" 1" 1 1/4" |
48.3 | 21.3 26.7 33.4 42.2 |
57 | 57 |
| 2" | 3/4" 1" 1 1/4" 1 1/2」 |
60.3 | 26.7 33.4 42.2 48.3 |
64 | 44 51 57 60 |
| 2 1/2」 | 1" 1 1/4" 1 1/2」 2" |
73.0 | 33.4 42.2 48.3 60.3 |
76 | 57 64 67 70 |
| 3" | 1 1/4" 1 1/2」 2" 2 1/2」 |
88.9 | 42.2 48.3 60.3 73.0 |
86 | 70 73 76 83 |
| 3 1/2」 | 1 1/2」 2" 2 1/2」 3" |
101.6 | 48.3 60.3 73.0 88.9 |
95 | 79 83 89 92 |
| 4" | 1 1/2」 2" 2 1/2」 3" 3 1/2」 |
114.3 | 48.3 60.3 73.0 88.9 101.6 |
105 | 86 89 95 98 102 |
| 5" | 2" 2 1/2」 3" 3 1/2」 4" |
141.3 | 60.3 73.0 88.9 101.6 114.3 |
124 | 105 108 111 114 117 |
| 6" | 2 1/2」 3" 3 1/2」 4" 5 |
168.3 | 73.0 88.9 101.6 114.3 141.3 |
143 | 121 124 127 130 137 |
| 8" | 3 1/2」 4" 5" 6" |
219.1 | 101.6 114.3 141.3 168.3 |
178 | 152 156 162 168 |
| 10" | 4" 5" 6" 8" |
273.0 | 114.3 141.3 168.3 219.1 |
216 | 184 191 194 203 |
| 12" | 5" 6" 8" 10" |
323.8 | 141.3 168.3 219.1 273.0 |
254 | 216 219 229 241 |
| 14" | 6" 8" 10" 12" |
355.6 | 168.3 219.1 273.0 323.8 |
279 | 238 248 257 270 |
| 16" | 6" 8" 10" 12" 14" |
406.4 | 168.3 219.1 273.0 323.8 355.6 |
305 | 264 273 283 295 305 |
| 18" | 8" 10" 12" 14" 16" |
457.0 | 219.1 273.0 323.8 355.6 406.4 |
343 | 298 308 321 330 330 |
| 20" | 8" 10" 12" 14" 16" 18" |
508.0 | 219.1 273.0 323.8 355.6 406.4 457.0 |
381 | 324 333 346 356 356 368 |
| 22" | 10" 12" 14" 16" 18" 20" |
559.0 | 273.0 323.8 355.6 406.4 457.0 508.0 |
419 | 359 371 381 381 394 406 |
| 24" | 10" 12" 14" 16" 18" 20" 22" |
610.0 | 273.0 323.8 355.6 406.4 457.0 508.0 559.0 |
432 | 384 397 406 406 419 432 432 |
次元はミリメートルにある
源:ASME B16.9 – 2018年
