商品の詳細:
|
| 材料: | SS400 | 色: | 黄色 |
|---|---|---|---|
| 圧力: | 5K 10K 16K 20K 30K 40K | 特別な設計: | はい |
| 名前: | JIS B2220 5K 10K 16K 20K 30K 40K SOP/BL/SOHの炭素鋼のSS400黄色い色 | ほとんどの共通のタイプのJIS b2220 10kのフランジ: | 造られる/通される/ねじで締まったり/版 |
| ハイライト: | dn125 フランジ jis b2220、rf フランジ jis b2220、304 ステンレス鋼フランジ jis b 2220,rf flange jis b2220,304 stainless steel flange jis b 2220 |
||

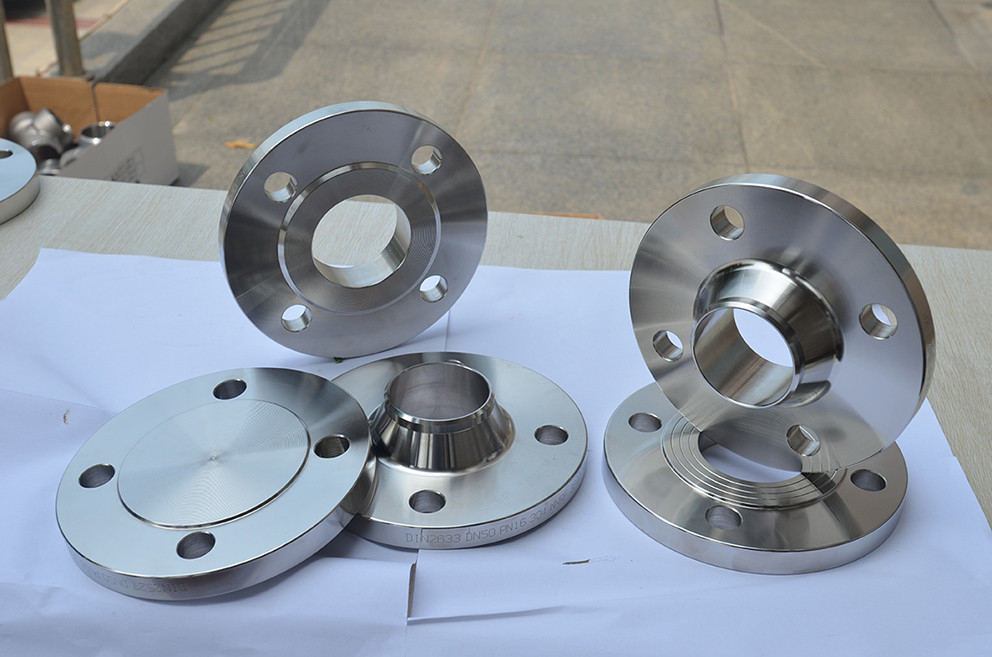

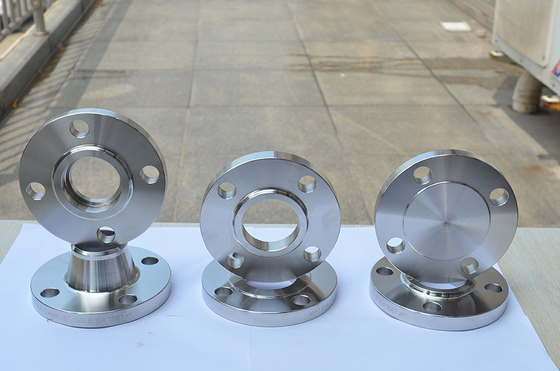

JIS B2220 DN125 304 ステンレス鋼 RF プレートフランジ
ステンレス鋼フランジは、機械的設計強度と比較的高い拡張性を備えており、ステンレス鋼材料の非常に優れた性能を備えています。パイプラインとバルブの接続にはステンレス製のフランジが一般的に使用されます。フランジ接続ピースには穴があり、ボルト穴は 2 つのフランジにしっかりと接続されており、2 つのフランジの間にはガスケットがあり、気密性を確保しています。ステンレス鋼フランジはその優れた特性により、多くの業界で広く使用されています。
ステンレス鋼は非常に強力な金属材料の一つです。ステンレス鋼材料は優れた耐食性を備えており、建築住宅のデザインの完全性を維持できるだけでなく、建築家やデザイナーの構造開発要件を満たすための生産、加工、製造が非常に簡単です。ステンレス製フランジの表面には酸化皮膜があり、大気中の酸素に触れても腐食しません。しかし、通常の炭素鋼などの他の金属は大気中の酸素と反応し、鉄は酸化し続け、腐食は拡大し続け、細孔が形成されます。したがって、ステンレス製のフランジは金属製のフランジの中でもひときわ目立つため、交換することができません。
| 公称 | 外 | 中身 | 外 | フランジ断面寸法 | ボルト穴 | または | 約 | ||||||||||
| 直径の | 直径の | 直径 | 直径の | t | T | 直径ハブの | r | 直径の | 直径の | ボルト。 | いいえ。 | 穴 | ボルト | 重さ | |||
| フランジ | 鋼 | フランジ | フランジ | ある | b | 顔 | ライ～ セドフェイス |
丸 | ボルトの | 直径 | サイズ | （kg） | |||||
| パイプ | する | D | f | g | ダイヤ | 穴 | h | SOP | BL | ソー | |||||||
| 10 | 17.3 | 17.8 | 90.0 | 12 | - | - | - | - | 1 | 46 | 65 | 4 | 15 | M12 | 0.51 | 0.53 | - |
| 15 | 21.7 | 22.2 | 95.0 | 12 | - | - | - | - | 1 | 51 | 70 | 4 | 15 | M12 | 0.56 | 0.60 | - |
| 20 | 27.2 | 27.7 | 100.0 | 14 | - | - | - | - | 1 | 56 | 75 | 4 | 15 | M12 | 0.72 | 0.79 | - |
| 25 | 34.0 | 34.5 | 125.0 | 14 | - | - | - | - | 1 | 67 | 90 | 4 | 19 | M16 | 1.12 | 1.22 | - |
| 32 | 42.7 | 43.2 | 135.0 | 16 | - | - | - | - | 2 | 76 | 100 | 4 | 19 | M16 | 1.47 | 1.66 | - |
| 40 | 48.6 | 49.1 | 140.0 | 16 | - | - | - | - | 2 | 81 | 105 | 4 | 19 | M16 | 1.55 | 1.79 | - |
| 50 | 60.5 | 61.1 | 155.0 | 16 | - | - | - | - | 2 | 96 | 120 | 4 | 19 | M16 | 1.86 | 2.23 | - |
| 65 | 76.3 | 77.1 | 175.0 | 18 | - | - | - | - | 2 | 116 | 140 | 4 | 19 | M16 | 2.58 | 3.24 | - |
| 80 | 89.1 | 90.0 | 185.0 | 18 | - | - | - | - | 2 | 126 | 150 | 8 | 19 | M16 | 2.58 | 3.48 | - |
| (90) | 101.6 | 102.6 | 195.0 | 18 | - | - | - | - | 2 | 136 | 160 | 8 | 19 | M16 | 2.73 | 3.90 | - |
| 100 | 114.3 | 115.4 | 210.0 | 18 | - | - | - | - | 2 | 151 | 175 | 8 | 19 | M16 | 3.10 | 4.57 | - |
| 125 | 139.6 | 141.2 | 250.0 | 20 | - | - | - | - | 2 | 182 | 210 | 8 | 23 | M20 | 4.73 | 7.18 | - |
| 150 | 165.2 | 166.6 | 280.0 | 22 | - | - | - | - | 2 | 212 | 240 | 8 | 23 | M20 | 6.30 | 10.10 | - |
| (175) | 190.7 | 192.1 | 305.0 | 22 | - | - | - | - | 2 | 237 | 265 | 12 | 23 | M20 | 6.75 | 11.80 | - |
| 200 | 216.3 | 218.0 | 330.0 | 22 | - | - | - | - | 2 | 262 | 290 | 12 | 23 | M20 | 7.46 | 8.00 | - |
| (225) | 241.8 | 243.7 | 350.0 | 22 | - | - | - | - | 2 | 282 | 310 | 12 | 23 | M20 | 7.70 | 15.80 | - |
| 250 | 267.4 | 269.5 | 400.0 | 24 | 36 | 288 | 292 | 6 | 2 | 324 | 355 | 12 | 25 | M22 | 11.80 | 22.60 | 12.70 |
| 300 | 318.5 | 321.0 | 445.0 | 24 | 38 | 340 | 346 | 6 | 3 | 368 | 400 | 16 | 25 | M22 | 12.60 | 27.80 | 13.80 |
| 350 | 355.6 | 358.1 | 490.0 | 26 | 42 | 380 | 386 | 6 | 3 | 413 | 445 | 16 | 25 | M22 | 16.30 | 36.90 | 18.20 |
| 400 | 406.4 | 409.0 | 560.0 | 28 | 44 | 436 | 442 | 6 | 3 | 475 | 510 | 16 | 27 | M24 | 23.20 | 52.10 | 25.80 |
| 450 | 457.2 | 460.0 | 620.0 | 30 | 48 | 496 | 502 | 6 | 3 | 530 | 565 | 20 | 27 | M24 | 29.30 | 68.40 | 33.40 |
| 500 | 508.0 | 511.0 | 675.0 | 30 | 48 | 548 | 554 | 6 | 3 | 585 | 620 | 20 | 27 | M24 | 33.30 | 81.60 | 38.00 |
| (550) | 558.8 | 562.0 | 745.0 | 32(34) | 52 | 604 | 610 | 6 | 3 | 640 | 680 | 20 | 27 | M30 | 42.90 | 105(112) | 49.40 |
| 600 | 609.6 | 613.0 | 795.0 | 32(36) | 52 | 656 | 662 | 6 | 3 | 690 | 730 | 24 | 33 | M30 | 45.40 | 120(134) | 52.60 |
| (650) | 660.4 | 664.0 | 845.0 | 34(38) | 56 | 706 | 712 | 6 | 3 | 740 | 780 | 24 | 33 | M30 | 51.80 | 144(161) | 60.20 |
| 700 | 711.2 | 715.0 | 905.0 | 34(40) | 58 | 762 | 770 | 6 | 3 | 800 | 840 | 24 | 33 | M30 | 59.00 | 176(196) | 70.20 |
| (750) | 762.0 | 766.0 | 970.0 | 36(44) | 62 | 816 | 824 | 6 | 3 | 855 | 900 | 24 | 33 | M30 | 72.80 | 214(248) | 86.50 |
| 800 | 812.8 | 817.0 | 1020.0 | 36(46) | 64 | 868 | 876 | 6 | 3 | 905 | 950 | 28 | 33 | M30 | 76.00 | 249(286) | 92.00 |
| (850) | 863.6 | 868.0 | 1070.0 | 36(48) | 66 | 920 | 928 | 6 | 3 | 955 | 1000 | 28 | 33 | M30 | 80.10 | (330) | 98.70 |
| 900 | 914.4 | 919.0 | 1120.0 | 38(50) | 70 | 971 | 979 | 6 | 3 | 1005 | 1050 | 28 | 33 | M30 | 88.90 | (377) | 110.00 |
| 1000 | 1016.0 | 1021.0 | 1235.0 | 40(56) | 74 | 1073 | 1081 | 6 | 3 | 1110 | 1160 | 28 | 39 | M36 | 109.00 | (512) | 133.00 |
| 1100 | 1117.6 | 1122.0 | 1345.0 | 42(62) | 95 | 1175 | 1185 | 8 | 3 | 1220 | 1270 | 28 | 39 | M36 | 131.00 | (675) | 175.00 |
| 1200 | 1219.2 | 1224.0 | 1465.0 | 44(66) | 101 | 1278 | 1290 | 8 | 3 | 1325 | 1380 | 32 | 39 | M36 | 163.00 | (854) | 215.00 |
| 1350 | 1371.6 | 1376.0 | 1630.0 | 48(74) | 110 | 1432 | 1450 | 8 | 3 | 1480年 | 1540年 | 36 | 45 | M42 | 204.00 | (1180) | 274.00 |
| 1500 | 1524.0 | 1529.0 | 1795.0 | 50(82) | 123 | 1585年 | 1605年 | 8 | 3 | 1635年 | 1700 | 40 | 45 | M42 | 248.00 | (1590) | 340.00 |
| JIS 10kフランジ サイズ表 | 1/2 インチ (15 NB) ～ 48 インチ (1200NB) DN10 ～ DN5000 |
|---|---|
| JIS 10k 80a フランジ規格 | ANSI/ASME B16.5、B16.47 シリーズ A および B、B16.48、BS4504、BS 10、EN-1092、DIN、ANSI フランジ、ASME フランジ、BS フランジ、DIN フランジ、EN フランジ、GOST フランジ、ASME/ ANSI B16.5/16.36/16.47A/16.47B、MSS S44、ISO70051、JISB2220、BS1560-3.1、API7S-15、API7S-43、API605、EN1092 |
| JIS 10k 50a フランジ DIN での圧力計算 | 6Bar 10Bar 16Bar 25Bar 40Bar / PN6 PN10 PN16 PN25 PN40、PN64 JIS 10kフランジ |
| JIS 10k rf フランジ圧力定格 ANSI | クラス 150 LBS、300 LBS、600 LBS、900 LBS、1500 LBS、2500 LBS JIS 10k 25a フランジ |
| JIS | 5K、10K、16K 20K、30K、40K、63K JIS 10Kスリップオンフランジ |
| ユニ | 6Bar 10Bar 16Bar 25Bar 40Bar JIS 10k 80a フランジ |
| JP | 6Bar 10Bar 16Bar 25Bar 40Bar JIS 10k ウェルドネックフランジ |
| JIS b2220 10kフランジの最も一般的なタイプ | 鍛造・ねじ込み・ネジ込み・プレート |
| 生産技術 |
|
| JIS 10k スリップオンフランジコーティング | オイルブラック塗装、防錆塗装、亜鉛メッキ、黄色透明、冷間および溶融亜鉛メッキ JIS 10k フランジ |
| 接続タイプ/フランジ面タイプ | レイズドフェイス（RF）、リングタイプジョイント（RTJ）、フラットフェイス（FF）、ラージオス-メス（LMF）、ラップジョイントフェイス（LJF）、スモールオス-メス（SMF）、スモールタング、ラージタング＆グルーブ、グルーブ |
| JIS 10kフランジ試験成績書 | EN 10204/3.1B 原材料証明書 100% X 線検査レポート 第三者検査報告書等 |
| JIS 10kブラインドフランジ試験 | 直読式分光器、静水圧試験機、X線検出器、UI超音波探傷器、磁粉検出器 |
| 特別なデザイン |
あなたの図面通り AS、ANSI、BS、DIN、JIS |
| 装置 | プレス機、ベンディングマシン、プッシングマシン、電動面取り機、サンドブラスト機など |
| 元 | インド / 西ヨーロッパ / 日本 / アメリカ / 韓国 |
| JIS 10k 80a フランジ 用途・用途 |
|
| のメーカー |
ANSI DIN、GOST、JIS、UNI、BS、AS2129、AWWA、EN、SABS、NFE など
|
| JIS 10k ブラインドフランジ 輸出先 | インドネシア、ウクライナ、インド、アイルランド、シンガポール、サウジアラビア、スペイン、ドバイ、ペルー、タイ、韓国、イラン、カナダ、米国、ブラジル、エジプト、オマーンなど |
| EN 10204 3.1 および EN 10204 3.2 に基づく材料試験証明書 (MTC)、NACE MR0103、NACE MR0175 を認証する試験証明書 | |
最高品質の JIS 10k rf フランジ メーカーの 1 つが、規格に従ってこれらの JIS 10k 80a フランジを提供しています。エクセルメタルはISO認証を取得していますJIS 10k 50a フランジメーカー& JIS 10k 40a フランジ
| 炭素鋼 JIS b2220 10k フランジ | ASTM/ASME A/SA105 A/SA105N & A/SA216-WCB、DIN 1.0402、DIN 1.0460、DIN 1.0619、ダイス鋼、ASTM A105 / ASME SA105、A105N、ASTM A350 LF2 / ASME SA350、高収率 CS ASTM A694 / A694 (F52 F56 F60 F65 F70 F80) |
| ステンレス鋼 JIS b2220 10k フランジ | ASTM/ASME A/SA182 F304、F304L、F316、F316L、ASTM/ASME A/SA351 CF8、CF3、CF8M、CF3M、DIN 1.4301、DIN 1.4306、DIN 1.4401、DIN 1.4404、DIN 1.4308、DIN 1.4408、 DIN 1.4306、DIN 1.4409 |
| 合金鋼 JIS b2220 10k フランジ | ASTM A182 / ASME SA182 F5、F9、F11、F12、F22、F91 |
| チタン JIS b2220 10k フランジ | ASTM B381 / ASME SB381、チタン Gr.1、チタンGr.2、チタンGr.4、チタンGr.5、チタンGr.7 ASTM R50250/GR.1 |R50400/GR.2 |R50550/GR.3 |R50700/GR.4 |GR.6 |R52400/GR.7 |R53400/GR.12 |R56320/GR.9 |R56400/GR.5 |
| 銅 JIS b2220 10k フランジ | T1、T2、C10100、C10200、C10300、C10400、C10500、C10700、C10800、C10910、C10920、TP1、TP2、C10930、C11000、C11300、C11400、C11500、C11600、C12 000、C12200、C12300、TU1、TU2、C12500、 C14200、C14420、C14500、C14510、C14520、C14530、C17200、C19200、C21000、C23000、C26000、C27000、C27400、C28000、C33000、C33200、C37000、C44 300、C44400、C44500、C60800、C63020、C68700、C70400、C70600、 C70620、C71000、C71500、C71520、C71640など |
| 銅 ニッケル JIS b2220 10k フランジ | ASTM / ASME SB 61 / 62 / 151 / 152、銅ニッケル 90/10 (C70600)、キュプラニッケル 70/30 (C71500)、UNS C71640 |
| 黄銅 JIS b2220 10k フランジ | 3602 / 2604 / H59 / H62 / 等 |
| インコネル JIS b2220 10k フランジ | ASTM B564 / ASME SB564、インコネル 600、601、625、718、783、690、x750 JIS b2220 10k フランジ |
| ハステロイ JIS b2220 10k フランジ | ASTM B564 / ASME SB564、ハステロイ C276 (UNS N10276)、C22 (UNS N06022)、C4、C2000、B2、B3、X フランジ |
| モネル JIS b2220 10k フランジ | ASTM B564 / ASME SB564、モネル 400 (UNS 番号 N04400)、モネル 500 (UNS 番号 N05500) |
| 合金20 JIS b2220 10kフランジ | ASTM B462 / ASME SB462、Carpenter® 20 アロイ、合金 20Cb-3 |
| アルミニウム JIS b2220 10k フランジ | 5052 / 6061 / 6063 / 2017 / 7075 / など |
| ニッケル JIS b2220 10k フランジ | ASTM B564 / ASME SB564、ニッケル 200、ニッケル 201、ニッケル 205、ニッケル 205LC |
| 二相 JIS b2220 10k フランジ | S31803 / S32205 A182 Gr F51 / F52 / F53 / F54 / F55 / F57 / F59 / F60 / F61 |
| スーパーデュプレックス JIS b2220 10k フランジ | S32750 / S32760 A182 Gr F51 / F52 / F53 / F54 / F55 / F57 / F59 / F60 / F61 |
| インコロイ JIS b2220 10k フランジ | ASTM B564 / ASME SB564、インコロイ 800、800H、800HT (UNS N08800)、825 (UNS N08825)、925 フランジ |
| 254 Smo JIS b2220 10k フランジ | ASTM A182 / ASME SA182、SMO 254/6Mo、UNS S31254、DIN 1.4547 |
| ナイモニック JIS b2220 10k フランジ | ナイモニック 75、ナイモニック 80A、ナイモニック 90 |
| その他のJIS b2220 10kフランジ材質 | 錫青銅、アルミニウム青銅、鉛青銅 |
JIS 10k 25a フランジのトップメーカーの 1 つとして浮上しました。当社はあらゆるサイズと寸法の JIS 10k 65a フランジを幅広く取り揃え、JIS 10k 40a フランジの信頼できる販売代理店および供給業者であり、JIS 10k スリップオンフランジの即時発送を提供しています。
