商品の詳細:
|
| 溶接のタイプ: | 溶接されるバット | 一致のタイプ: | 肘、ティー、減力剤、帽子 |
|---|---|---|---|
| コーティング: | ANTI-RUSTオイル、黒い絵画は、電流を通した | サイズ: | 1/2」- 80" |
| 材料: | 炭素鋼、ステンレス鋼 | 厚さ: | SCH10、SCH20、STD、SCH40、SCH80、SCH160、XXS |
| 表面処理: | 継ぎ目が無い、溶接される | 標準: | ASME B16.9/B16.28 |
| ハイライト: | ASME B16.9のバットは管付属品を溶接した,wpbの肘のバットは管付属品を溶接した,asme b16.28のバット溶接肘 |
||
ASME B16.9 B16.28のバットは管付属品A234WPBの肘のティーの減力剤の帽子を溶接した
ASME B16.9はNPS 1/2から48の細工したカーボンおよび合金鋼のfactory-made buttwelding付属品のための全体寸法、許容、評価、テストおよび印をカバーする（DN 15から1200）。それはあらゆるproducible壁厚さの付属品をカバーする。この標準は低圧の防蝕buttwelding付属品をカバーしない。MSS SP-43の細工したステンレス鋼のバット溶接の付属品を見なさい。
ASME B16.28-1994に前に含まれていたリターンこの標準におよび短い半径の肘は含まれている。
B16.9は標準の、またボイラーおよび圧力容器基準およびコードを配管するB31のような他のASMEの標準のASME B16シリーズの他の容積で、記述されている装置と共に使用されるべきである。
一致のタイプ:

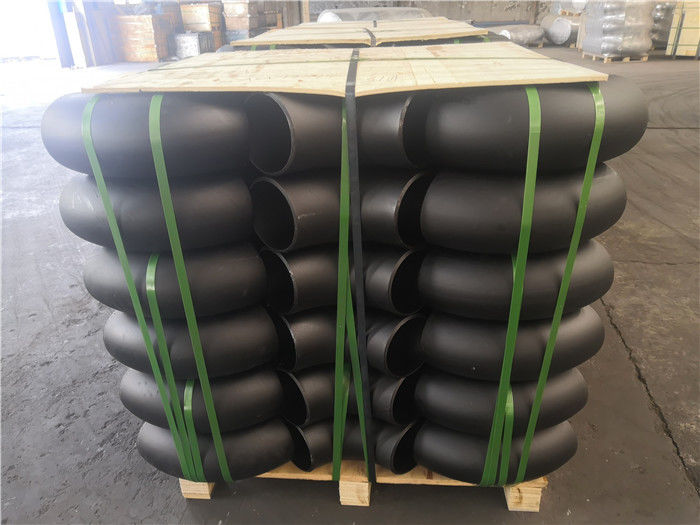

肘LR （長いraidus）のSR （短い半径） 45/60/90/180DEG;3D/5Dくねり45DEG/90DEG;

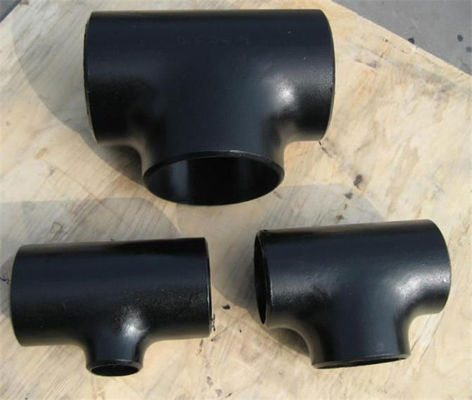

ティー、ティーを、十字減らす、等しいティー サドル

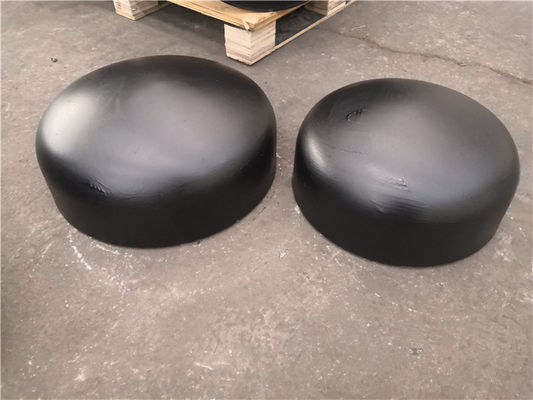

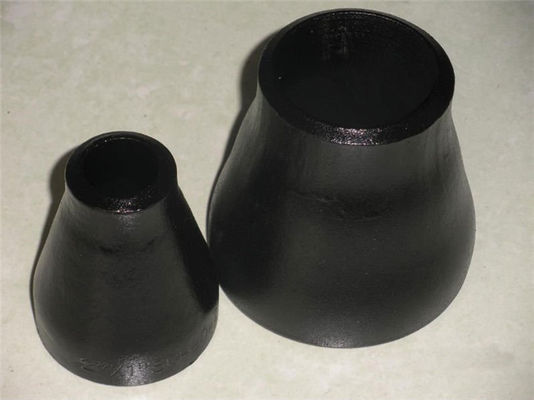

減力剤の同心の減力剤、風変りな減力剤、管のエンド キャップ
材料:
炭素鋼ASTM A234 WPB、WP9、ASTM A420 Gr. WPL6、ASTM A105、ASTM A694 F42-F70
ステンレス鋼ASTM A403 WP304/304L;WP316/316L;WP321;DIN1.4301;DIN1.4306;DIN1.4401;DIN 1.4404
| NPS | O.D. D |
90° 長いラド 終わるべき中心 |
45° 長いラド 終わるべき中心 B |
90° 3D 終わるべき中心 |
45° 3D 終わるべき中心 B |
| 1/2 | 21.3 | 38 | 16 | / | / |
| 3/4 | 26.7 | 38 | 19 | 57 | 24 |
| 1 | 33.4 | 38 | 22 | 76 | 31 |
| 1.1/4 | 42.2 | 48 | 25 | 95 | 39 |
| 1.1/2 | 48.3 | 57 | 29 | 114 | 47 |
| 2 | 60.3 | 76 | 35 | 152 | 63 |
| 2.1/2 | 73 | 95 | 44 | 190 | 79 |
| 3 | 88.9 | 114 | 51 | 229 | 95 |
| 3.1/2 | 101.6 | 133 | 57 | 267 | 111 |
| 4 | 114.3 | 152 | 64 | 305 | 127 |
| 5 | 141.3 | 190 | 79 | 381 | 157 |
| 6 | 168.3 | 229 | 95 | 457 | 189 |
| 8 | 219.1 | 305 | 127 | 610 | 252 |
| 10 | 273 | 381 | 159 | 762 | 316 |
| 12 | 323.8 | 457 | 190 | 914 | 378 |
| 14 | 355.6 | 533 | 222 | 1067 | 441 |
| 16 | 406.4 | 610 | 254 | 1219 | 505 |
| 18 | 457 | 686 | 286 | 1372 | 568 |
| 20 | 508 | 762 | 318 | 1524 | 632 |
| 22 | 559 | 838 | 343 | 1676 | 694 |
| 24 | 610 | 914 | 381 | 1829 | 757 |
| 26 | 660 | 991 | 406 | 1981年 | 821 |
| 28 | 711 | 1067 | 438 | 2134 | 883 |
| 30 | 762 | 1143 | 470 | 2286 | 946 |
| 32 | 813 | 1219 | 502 | 2438 | 1010 |
| 34 | 864 | 1295 | 533 | 2591 | 1073 |
| 36 | 914 | 1372 | 565 | 2743 | 1135 |
| 38 | 965 | 1448 | 600 | 2896 | 1200 |
| 40 | 1016 | 1524 | 632 | 3048 | 1264 |
| 42 | 1067 | 1600 | 660 | 3200 | 1326 |
| 44 | 1118 | 1676 | 695 | 3353 | 1389 |
| 46 | 1168 | 1753 | 727 | 3505 | 1453 |
| 48 | 1219 | 1829 | 759 | 3658 | 1516 |
