Ansi B16.5のクラス150のフランジの溶接の首Sch40の管A105

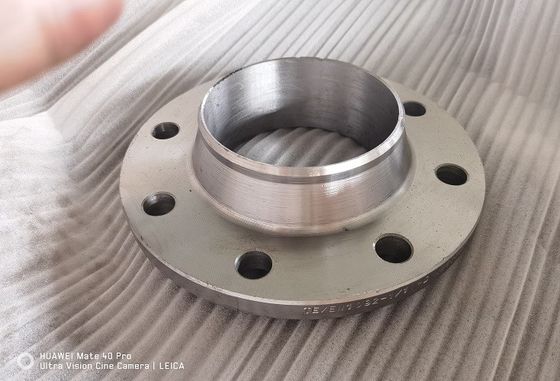

大画像 : Ansi B16.5のクラス150のフランジの溶接の首Sch40の管A105

商品の詳細:

起源の場所:	中国
ブランド名:	XF
証明:	TUV , ISO9001
モデル番号:	150のLBS、300のLBS、600のLBS、900のLBS、1500のLBS、2500のLBSの48"への½」（15 NB）（1200NB）

お支払配送条件:

最小注文数量:	100Pcs
価格:	--
パッケージの詳細:	合板/木製パレットまたは箱を燻蒸したり、または燻蒸してはいけない
受渡し時間:	30日-40DAYS
支払条件:	L/C、D/A、D/P、T/T
供給の能力:	2000-3000 1ヶ月あたりのトン

連絡先

Ansi B16.5のクラス150のフランジの溶接の首Sch40の管A105

説明

炭素鋼:	、S235JRG2、P245GH、P250GH、A105、SS400、SF440	ステンレス鋼:	F304 F304L F316 F316L
サイズ:	1/2」48"へのNB NB	圧力:	150のLBS、300のLBS、600のLBS、900のLBS、1500LBS、2500LBS
表面処理:	Anti-rustオイル、透明で/黄色/黒いAnti-rustペンキ、浸った亜鉛、熱いの電流を通した	パッキング:	合板/木製パレットまたは箱を燻蒸したり、または燻蒸してはいけない
使用法:	油田、沖合い、給水系統、造船業、天燃ガス、電力、管のプロジェクト等。
ハイライト:	sch40フランジの溶接の首 , a105フランジの溶接の首 , ansiのwnrfのフランジ

ANSI B16.5のクラス150のフランジの溶接の首SCH40の鋼管A105の炭素鋼およびSS304ステンレス鋼の造られたフランジ

ASME/ANSI B16.5は提供する

溶接首
スリップオン
ソケットの溶接
通される
重ね継ぎしなさい
盲目

24"への管及ぶ1/2のためのフランジ次元」-クラス及ぶ150に2500の…。評価がASMEのクラスのような専門用語のステップにxxxまたはAPI xxxxであることノート。

一般にそれがフランジに溶接されるバットのとき接続された管のスケジュール（厚さ）を指定する必要がある。ソケットの溶接され、通された関係は壁厚さによって変化しなく、ODしか要求しないべきである。

わずかな管のサイズ NPS （インチ）	クラス150
わずかな管のサイズ NPS （インチ）	直径のフランジ（インチ）	いいえ。のボルト	直径のボルト（インチ）	直径のボルト孔（インチ）	ボルト円（インチ）
1/4	3-3/8	4	1/2	0.62	2-1/4
1/2	3-1/2	4	1/2	0.62	2-3/8
3/4	3-7/8	4	1/2	0.62	2-3/4
1	4-1/4	4	1/2	0.62	3-1/8
1-1/4	4-5/8	4	1/2	0.62	3-1/2
1-1/2	5	4	1/2	0.62	3-7/8
2	6	4	5/8	0.75	4-3/4
2-1/2	7	4	5/8	0.75	5-1/2
3	7-1/2	4	5/8	0.75	6
3-1/2	8-1/2	8	5/8	0.75	7
4	9	8	5/8	0.75	7-1/2
5	10	8	3/4	0.88	8-1/2
6	11	8	3/4	0.88	9-1/2
8	13-1/2	8	3/4	0.88	11-3/4
10	16	12	7/8	1	14-1/4
12	19	12	7/8	1	17
14	21	12	1	1.12	18-3/4
16	23-1/2	16	1	1.12	21-1/4
18	25	16	1-1/8	1.25	22-3/4
20	27-1/2	20	1-1/8	1.25	25
24	32	20	1-1/4	1.38	29-1/2

1インチ= 25.4 mm

わずかな管のサイズ NPS （インチ）	クラス300
わずかな管のサイズ NPS （インチ）	直径のフランジ（インチ）	いいえ。のボルト	直径のボルト（インチ）	直径のボルト孔（インチ）	ボルト円（インチ）
1/4	3-3/8	4	1/2	0.62	2-1/4
1/2	3-3/4	4	1/2	0.62	2-5/8
3/4	4-5/8	4	5/8	0.75	3-1/4
1	4-7/8	4	5/8	0.75	3-1/2
1-1/4	5-1/4	4	5/8	0.75	3-7/8
1-1/2	6-1/8	4	3/4	0.88	4-1/2
2	6-1/2	8	5/8	0.75	5
2-1/2	7-1/2	8	3/4	0.88	5-7/8
3	8-1/4	8	3/4	0.88	6-5/8
3-1/2	9	8	3/4	0.88	7-1/4
4	10	8	3/4	0.88	7-7/8
5	11	8	3/4	0.88	9-1/4
6	12-1/2	12	3/4	0.88	10-5/8
8	15	12	7/8	1	13
10	17-1/2	16	1	1.12	15-1/4
12	20-1/2	16	1-1/8	1.25	17-3/4
14	23	20	1-1/8	1.25	20-1/4
16	25-1/2	20	1-1/4	1.38	22-1/2
18	28	24	1-1/4	1.38	24-3/4
20	30-1/2	24	1-1/4	1.38	27
24	36	24	1-1/2	1.62	32

わずかな管のサイズ NPS （インチ）	クラス400
わずかな管のサイズ NPS （インチ）	直径のフランジ（インチ）	いいえ。のボルト	直径のボルト（インチ）	直径のボルト孔（インチ）	ボルト円（インチ）
1/4	3-3/8	4	1/2	0.62	2-1/4
1/2	3-3/4	4	1/2	0.62	2-5/8
3/4	4-5/8	4	5/8	0.75	3-1/4
1	4-7/8	4	5/8	0.75	3-1/2
1-1/4	5-1/4	4	5/8	0.75	3-7/8
1-1/2	6-1/8	4	3/4	0.88	4-1/2
2	6-1/2	8	5/8	0.75	5
2-1/2	7-1/2	8	3/4	0.88	5-7/8
3	8-1/4	8	3/4	0.88	6-5/8
3-1/2	9	8	7/8	1	7-1/4
4	10	8	7/8	1	7-7/8
5	11	8	7/8	1	9-1/4
6	12-1/2	12	7/8	1	10-5/8
8	15	12	1	1.12	13
10	17-1/2	16	1-1/8	1.25	15-1/4
12	20-1/2	16	1-1/4	1.38	17-3/4
14	23	20	1-1/4	1.38	20-1/4
16	25-1/2	20	1-3/8	1.5	22-1/2
18	28	24	1-3/8	1.5	24-3/4
20	30-1/2	24	1-1/2	1.62	27
24	36	24	1-3/4	1.88	32

わずかな管のサイズ NPS （インチ）	クラス600
わずかな管のサイズ NPS （インチ）	直径のフランジ（インチ）	いいえ。のボルト	直径のボルト（インチ）	直径のボルト孔（インチ）	ボルト円（インチ）
1/4	3-3/8	4	1/2	0.62	2-1/4
1/2	3-3/4	4	1/2	0.62	2-5/8
3/4	4-5/8	4	5/8	0.75	3-1/4
1	4-7/8	4	5/8	0.75	3-1/2
1-1/4	5-1/4	4	5/8	0.75	3-7/8
1-1/2	6-1/8	4	3/4	0.88	4-1/2
2	6-1/2	8	5/8	0.75	5
2-1/2	7-1/2	8	3/4	0.88	5-7/8
3	8-1/4	8	3/4	0.88	6-5/8
3-1/2	9	8	7/8	1	7-1/4
4	10-3/4	8	7/8	1	8-1/2
5	13	8	1	1.12	10-1/2
6	14	12	1	1.12	11-1/2
8	16-1/2	12	1-1/8	1.25	13-3/4
10	20	16	1-1/4	1.38	17
12	22	20	1-1/4	1.38	19-1/4
14	23-3/4	20	1-3/8	1.5	20-3/4
16	27	20	1-1/2	1.62	23-3/4
18	29-1/4	20	1-5/8	1.75	25-3/4
20	32	24	1-5/8	1.75	28-1/2
24	37	24	1-7/8	2	33

わずかな管のサイズ NPS （インチ）	クラス900
わずかな管のサイズ NPS （インチ）	直径のフランジ（インチ）	いいえ。のボルト	直径のボルト（インチ）	直径のボルト孔（インチ）	ボルト円（インチ）
1/2	4-3/4	4	3/4	0.88	3-1/4
3/4	5-1/8	4	3/4	0.88	3-1/2
1	5-7/8	4	7/8	1	4
1-1/4	6-1/4	4	7/8	1	4-3/8
1-1/2	7	4	1	1.12	4-7/8
2	8-1/2	8	7/8	1	6-1/2
2-1/2	9-5/8	8	1	1.12	7-1/2
3	9-1/2	8	7/8	1	7-1/2
4	11-1/2	8	1-1/8	1.25	9-1/4
5	13-3/4	8	1-1/4	1.38	11
6	15	12	1-1/8	1.25	12-1/2
8	18-1/2	12	1-3/8	1.5	15-1/2
10	21-1/2	16	1-3/8	1.5	18-1/2
12	24	20	1-3/8	1.5	21
14	25-1/4	20	1-1/2	1.62	22
16	27-3/4	20	1-5/8	1.75	24-1/2
18	31	20	1-7/8	2	27
20	33-3/4	20	2	2.12	29-1/2
24	41	20	2-1/2	2.62	35-1/2

わずかな管のサイズ NPS （インチ）	クラス1500
わずかな管のサイズ NPS （インチ）	直径のフランジ（インチ）	いいえ。のボルト	直径のボルト（インチ）	直径のボルト孔（インチ）	ボルト円（インチ）
1/2	4-3/4	4	3/4	0.88	3-1/4
3/4	5-1/8	4	3/4	0.88	3-1/2
1	5-7/8	4	7/8	1	4
1-1/4	6-1/4	4	7/8	1	4-3/8
1-1/2	7	4	1	1.12	4-7/8
2	8-1/2	8	7/8	1	6-1/2
2-1/2	9-5/8	8	1	1.12	7-1/2
3	10-1/2	8	1-1/8	1.25	8
4	12-1/4	8	1-1/4	1.38	9-1/2
5	14-3/4	8	1-1/2	1.62	11-1/2
6	15-1/2	12	1-3/8	1.5	12-1/2
8	19	12	1-5/8	1.75	15-1/2
10	23	12	1-7/8	2	19
12	26-1/2	16	2	2.12	22-1/2
14	29-1/2	16	2-1/4	2.38	25
16	32-1/2	16	2-1/2	2.62	27-3/4
18	36	16	2-3/4	2.88	30-1/2
20	38-3/4	16	3	3.12	32-3/4
24	46	16	3-1/2	3.62	39

わずかな管のサイズ NPS （インチ）	クラス2500
わずかな管のサイズ NPS （インチ）	直径のフランジ（インチ）	いいえ。のボルト	直径のボルト（インチ）	直径のボルト孔（インチ）	ボルト円（インチ）
1/2	5-1/4	4	3/4	0.88	3-1/2
3/4	5-1/2	4	3/4	0.88	3-3/4
1	6-1/4	4	7/8	1	4-1/4
1-1/4	7-1/4	4	1	1.12	5-1/8
1-1/2	8	4	1-1/8	1.25	5-3/4
2	9-1/4	8	1	1.12	6-3/4
2-1/2	10-1/2	8	1-1/8	1.25	7-3/4
3	12	8	1-1/4	1.38	9
4	14	8	1-1/2	1.62	10-3/4
5	16-1/2	8	1-3/4	1.88	12-3/4
6	19	8	2	2.12	14-1/2
8	21-3/4	12	2	2.12	17-1/4
10	26-1/2	12	2-1/2	2.62	21-1/4
12	30	12	2-3/4	2.88	24-3/8

Ansi B16.5のクラス150のフランジの溶接の首Sch40の管A105 0

Ansi B16.5のクラス150のフランジの溶接の首Sch40の管A105 2

タグ:

炭素鋼ANSI B16.5のフランジ,

ANSI B16.5 B16.47 SORFのフランジ,

フランジWnrf 150lbs 300lbs 316l

連絡先の詳細

Hebei Xinfeng High-pressure Flange and Pipe Fitting Co., Ltd.

コンタクトパーソン: Miss. Mandy Liu

電話番号: 0086 18903173335

ファックス: 86-0317-6853077-6723871
