商品の詳細:
|
| 鋼鉄材料: | 炭素鋼A105/S235JR/ST37.5/のステンレス鋼SS316/L SS304/L | 表面処理: | 黒い絵画、黄色い絵画、ANTI-RUSTオイル電流を通す |
|---|---|---|---|
| 密封の表面フランジ: | 上げられた表面（RF）、平らな表面（FF）、リング共同タイプ（RTJ） | パッケージ: | 海の価値がある合板箱/パレット |
| 価格言葉: | FOB、CIF、CFR | 生産の期間: | 30days内の60tonsよりより少し、60tons 50daysよりもっと |
| 証明書: | PED、ISO | 標準: | ANSI B16.5、ANSI B16.47A、ANSI B16.47B、AWWAはD、Dを分類する |
| フランジのタイプ: | Nのフランジ、従ってフランジ、ブランク フランジ、SWのフランジ、板フランジは、フランジを重ね継ぎする | サイズ: | 80"への1/2」、0.5インチから80インチ |
| ハイライト: | 0.5インチはステンレス鋼のフランジを造った,a105はステンレス鋼のフランジを造った,0.5インチのフランジss 304 |
||

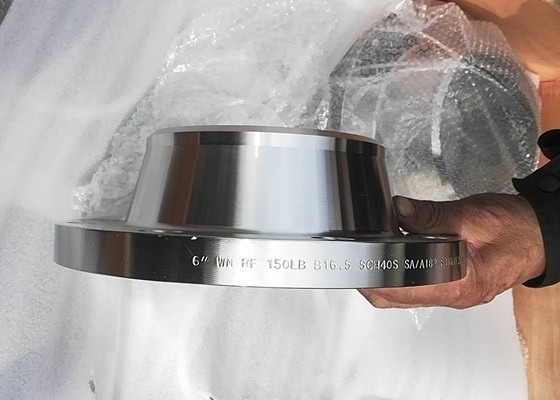

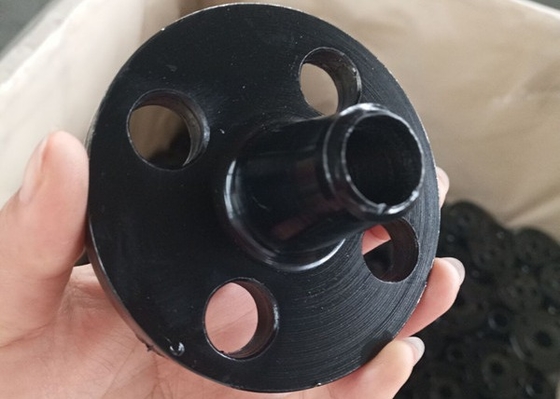

A105フランジはフランジのブランク フランジのソケットの溶接フランジの鋼鉄溶接の首のフランジのスリップを造った
| SIZE | MATERIAL | フランジのタイプ |
| 1/2」- 80" | ステンレス鋼 | 溶接首のフランジ |
| Flangeのスリップ | ||
| ソケットの溶接フランジ | ||
| フランジを重ね継ぎしなさい | ||
| 通されたフランジ | ||
| ブランク フランジ | ||
| 炭素鋼、ステンレス鋼 | 溶接首のフランジ | |
| Flangeのスリップ | ||
| ソケットの溶接フランジ | ||
| フランジを重ね継ぎしなさい | ||
| 通されたフランジ | ||
| ブランク フランジ | ||
| フランジの密封の表面 | 鋸歯状にされた終わりを用いるRF | |
| 3つの水線のFF | ||
| 滑らかなfinisのFF | ||
| RTJ （リング共同タイプ） | ||
| 鋸歯状にされた終わりを用いるFF | ||
| 水線とのRF |

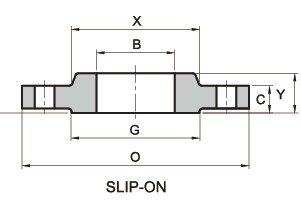

| フランジ 正常なDiam。 |
O.D. フランジ | Thk。フランジ分の | Diam. の ハブ |
Raised Faceの直径 | 長さHub.Y | 穴 | Diam. Boltの 円 |
Diam. Boltの 穴 |
数 Boltsの |
Diam.の ボルト （インチ） |
KG | LB | |
| インチ | dn | O | C | X | G | Y | B | 紀元前に | BH | BN. | BD | ||
| 1/2」 | 15 | 89.00 | 11.20 | 30.20 | 35.10 | 15.70 | 22.40 | 60.50 | 15.80 | 4 | 1/2」 | 0.4 | 0.9 |
| 3/4" | 20 | 98.50 | 12.70 | 38.10 | 42.90 | 15.70 | 27.70 | 69.90 | 15.80 | 4 | 1/2」 | 0.7 | 1.5 |
| 1" | 25 | 108.00 | 14.20 | 49.30 | 50.80 | 17.50 | 34.50 | 79.30 | 15.80 | 4 | 1/2」 | 0.8 | 1.8 |
| 1-1/4" | 32 | 117.50 | 15.70 | 58.70 | 63.50 | 20.60 | 43.20 | 88.90 | 15.80 | 4 | 1/2」 | 1.2 | 2.6 |
| 1-1/2" | 40 | 127.00 | 17.50 | 65.00 | 73.20 | 22.40 | 49.50 | 98.60 | 15.80 | 4 | 1/2」 | 1.4 | 3.1 |
| 2" | 50 | 152.50 | 19.10 | 77.70 | 91.90 | 25.40 | 62.00 | 120.70 | 19.10 | 4 | 5/8" | 2.2 | 4.8 |
| 2-1/2" | 65 | 178.00 | 22.40 | 90.40 | 104.60 | 28.40 | 74.70 | 139.70 | 19.10 | 4 | 5/8" | 3.5 | 7.7 |
| 3" | 80 | 190.50 | 23.90 | 108.00 | 127.00 | 30.20 | 90.70 | 152.40 | 19.10 | 4 | 5/8" | 3.8 | 8.4 |
| 3-1/2" | 90 | 216.00 | 23.90 | 122.20 | 139.70 | 31.80 | 103.40 | 177.80 | 19.10 | 8 | 5/8" | 5 | 11 |
| 4" | 100 | 228.50 | 23.90 | 134.90 | 157.20 | 33.30 | 116.10 | 190.50 | 19.10 | 8 | 5/8" | 5.6 | 12.3 |
| 5" | 125 | 254.00 | 23.90 | 163.60 | 185.70 | 36.60 | 143.80 | 215.90 | 22.40 | 8 | 3/4" | 6.5 | 14.3 |
| 6" | 150 | 279.50 | 25.40 | 192.00 | 215.90 | 39.60 | 170.70 | 241.30 | 22.40 | 8 | 3/4" | 8.1 | 18 |
| 8" | 200 | 343.00 | 28.40 | 246.10 | 269.70 | 44.50 | 221.50 | 298.50 | 22.40 | 8 | 3/4" | 13 | 28.6 |
| 10" | 250 | 406.50 | 30.20 | 304.80 | 323.90 | 49.30 | 276.40 | 362.00 | 25.40 | 12 | 7/8" | 18.4 | 40 |
| 12" | 300 | 482.50 | 31.80 | 365.30 | 381.00 | 55.60 | 327.20 | 431.80 | 25.40 | 12 | 7/8" | 28.5 | 63 |
| 14" | 350 | 533.50 | 35.10 | 400.10 | 412.80 | 57.20 | 359.20 | 476.30 | 28.50 | 12 | 1" | 37.5 | 83 |
| 16" | 400 | 597.00 | 36.60 | 457.20 | 469.90 | 63.50 | 410.50 | 539.80 | 28.50 | 16 | 1" | 44.5 | 98 |
| 18" | 450 | 635.00 | 39.60 | 505.00 | 533.40 | 68.30 | 461.80 | 577.90 | 31.80 | 16 | 1 1/8" | 54 | 119 |
| 20" | 500 | 698.50 | 42.90 | 558.80 | 584.20 | 73.20 | 513.10 | 635.00 | 31.80 | 20 | 1 1/8" | 72 | 158 |
| 24" | 600 | 813.00 | 47.80 | 663.40 | 692.20 | 82.60 | 616.00 | 749.30 | 35.10 | 20 | 1 1/4" | 95 |
200 |
| SIZE | D | C | T | K | F | 穴数 | H | 重量 | |
| 150# | |||||||||
| 1/2」 | 89 | 22.4 | 11.5 | 60.5 | 35.1 | 1.6 | 4 | 15.8 | 0.45 |
| 3/4" | 99 | 27.7 | 13 | 70 | 42.9 | 1.6 | 4 | 15.8 | 0.64 |
| 1" | 108 | 34.5 | 14 | 79.5 | 50.8 | 1.6 | 4 | 15.8 | 0.81 |
| 1-1/4" | 117 | 43.2 | 16 | 89.5 | 63.5 | 1.6 | 4 | 15.8 | 1.06 |
| 1-1/2" | 127 | 49.5 | 17.5 | 98.5 | 73.2 | 1.6 | 4 | 15.8 | 1.37 |
| 2" | 152 | 62 | 19.5 | 120.5 | 91.9 | 1.6 | 4 | 19 | 2.14 |
| 2-1/2" | 178 | 74.7 | 22.5 | 139.5 | 104.6 | 1.6 | 4 | 19 | 3.37 |
| 3" | 190 | 90.7 | 24 | 152.5 | 127 | 1.6 | 4 | 19 | 3.92 |
| 4" | 229 | 116.1 | 24 | 190.5 | 157.2 | 1.6 | 8 | 19 | 5.35 |
| 5" | 254 | 143.8 | 24 | 216 | 185.7 | 1.6 | 8 | 22.2 | 5.91 |
| 6" | 279 | 170.7 | 25.5 | 241.5 | 215.9 | 1.6 | 8 | 22.2 | 7.06 |
| 8" | 343 | 221.5 | 29 | 298.5 | 269.7 | 1.6 | 8 | 22.2 | 11.58 |
| 10" | 406 | 276.4 | 30.5 | 362 | 323.9 | 1.6 | 12 | 25.4 | 15.11 |
| 12" | 483 | 327.2 | 32 | 432 | 381 | 1.6 | 12 | 25.4 | 23.35 |
| 14" | 533 | 359.2 | 35 | 476 | 412.8 | 1.6 | 12 | 28.5 | 31.18 |
| 16" | 597 | 410.5 | 37 | 540 | 469.9 | 1.6 | 16 | 28.5 | 39.70 |
| 18" | 635 | 461.8 | 40 | 578 | 533.4 | 1.6 | 16 | 31.8 | 42.54 |
| 20" | 698 | 513.1 | 43 | 635 | 584.2 | 1.6 | 20 | 31.8 | 53.66 |
| 24" | 813 | 616 | 48 | 749.5 | 692.2 | 1.6 | 20 | 35.1 | 75.70 |
| SIZE | D | C | T | K | F | 穴数 | H | 重量 | |
| 300# | |||||||||
| 1/2」 | 95 | 22.4 | 14.2 | 66.5 | 35.1 | 1.6 | 4 | 15.8 | 0.66 |
| 3/4" | 117 | 27.7 | 15.7 | 82.5 | 42.9 | 1.6 | 4 | 19.1 | 1.11 |
| 1" | 124 | 34.5 | 17.5 | 88.9 | 50.8 | 1.6 | 4 | 19.1 | 1.37 |
| 1-1/4" | 133 | 43.2 | 19.1 | 98.6 | 63.5 | 1.6 | 4 | 19.1 | 1.69 |
| 1-1/2" | 156 | 49.5 | 20.6 | 114.3 | 73.2 | 1.6 | 4 | 22.4 | 2.53 |
| 2" | 165 | 62 | 22.4 | 127 | 91.9 | 1.6 | 8 | 19.1 | 2.83 |
| 2-1/2" | 190 | 74.7 | 25.4 | 149.4 | 104.6 | 1.6 | 8 | 22.4 | 4.15 |
| 3" | 210 | 90.7 | 28.4 | 168.1 | 127 | 1.6 | 8 | 22.4 | 5.58 |
| 4" | 254 | 116.1 | 31.8 | 200.2 | 157.2 | 1.6 | 8 | 22.4 | 9.23 |
| 5" | 279 | 143.8 | 35.1 | 235 | 185.7 | 1.6 | 8 | 22.4 | 11.51 |
| 6" | 318 | 170.7 | 38.5 | 269.7 | 215.9 | 1.6 | 12 | 22.4 | 15.67 |
| 8" | 381 | 221.5 | 41.1 | 330.2 | 269.7 | 1.6 | 12 | 25.4 | 22.41 |
| 10" | 445 | 276.4 | 47.8 | 387.4 | 323.9 | 1.6 | 16 | 28.4 | 32.07 |
| 12" | 521 | 327.2 | 50.8 | 450.9 | 381 | 1.6 | 16 | 31.8 | 46.45 |
| 14" | 584 | 359.2 | 53.8 | 514.4 | 412.8 | 1.6 | 20 | 31.8 | 63.67 |
| 16" | 648 | 410.5 | 57.2 | 571.5 | 469.9 | 1.6 | 20 | 35.1 | 80.03 |
| 18" | 711 | 461.8 | 60.5 | 628.7 | 533.4 | 1.6 | 24 | 35.1 | 98.06 |
| 20" | 775 | 513.1 | 63.5 | 685.8 | 584.2 | 1.6 | 24 | 35.1 | 120.59 |
| 24" | 914 | 616 | 69.9 | 812.8 | 692.2 | 1.6 | 24 | 41.1 | 179.15 |
