商品の詳細:
|
| 炭素鋼: | A234WPB | SSの鋼鉄: | 304L、316L |
|---|---|---|---|
| タイプ: | LRのSR | 程度: | 45° 90° 180° |
| コーティング: | Anti-Rustオイル、黒い絵画 | ||
| ハイライト: | 黒は鋼管の肘に電流を通した,astm a234のwpbの鋼管の肘,a234 wpbの炭素鋼の肘 |
||
形に従って、ありまっすぐ、肘を減らすが。
角度によって、普通45度、90度および180度の肘がある。
半径に基づいてように、長い半径（1.5D）および短い半径（1D）の肘がある。
関係、それらのためにソケットの溶接肘、バット溶接肘および通された肘に分けられてできなさい。

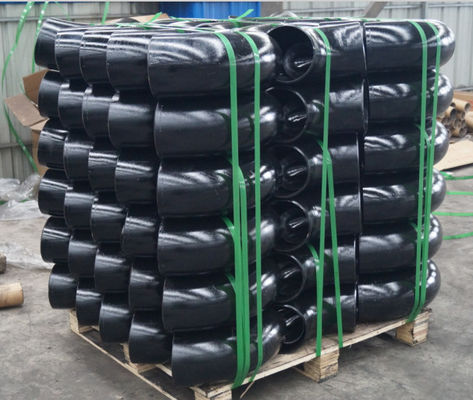

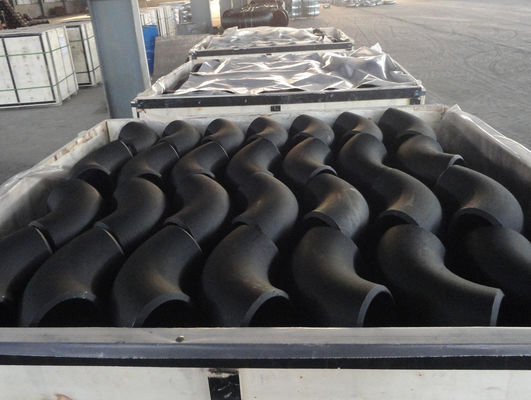

私達はName、Grade、Heat、Size、StandardおよびSchedule ThicknessのすべてのCarbon Steel Buttweld Fittingsに印を付けなかった。90 Degree ASTM A234 WPB Elbowの発破を掛け、塗り、そして印が付いていることのされるの後で、私達の労働者はプラスチック泡とのそれらを包み、木の場合かパレットに詰めた。
明確なラベルは量の容易な同一証明のためのパッケージの外側で付き、プロダクトI.D大きい心配は操作および交通機関の間に取られる。

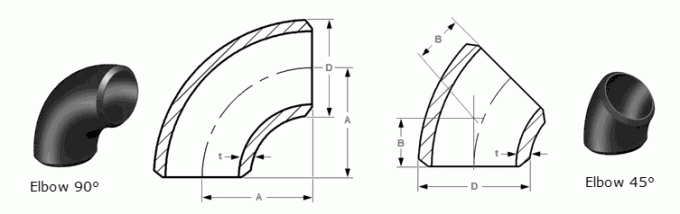

| NPS | O.D. D |
90° 長いラド 端への中心 |
45° 長いラド 端への中心 B |
90° 3D 端への中心 |
45° 3D 端への中心 B |
|---|---|---|---|---|---|
| 1/2 | 21.3 | 38 | 16 | ||
| 3/4 | 26.7 | 38 | 19 | 57 | 24 |
| 1 | 33.4 | 38 | 22 | 76 | 31 |
| 1.1/4 | 42.2 | 48 | 25 | 95 | 39 |
| 1.1/2 | 48.3 | 57 | 29 | 114 | 47 |
| 2 | 60.3 | 76 | 35 | 152 | 63 |
| 2.1/2 | 73 | 95 | 44 | 190 | 79 |
| 3 | 88.9 | 114 | 51 | 229 | 95 |
| 3.1/2 | 101.6 | 133 | 57 | 267 | 111 |
| 4 | 114.3 | 152 | 64 | 305 | 127 |
| 5 | 141.3 | 190 | 79 | 381 | 157 |
| 6 | 168.3 | 229 | 95 | 457 | 189 |
| 8 | 219.1 | 305 | 127 | 610 | 252 |
| 10 | 273 | 381 | 159 | 762 | 316 |
| 12 | 323.8 | 457 | 190 | 914 | 378 |
| 14 | 355.6 | 533 | 222 | 1067 | 441 |
| 16 | 406.4 | 610 | 254 | 1219 | 505 |
| 18 | 457 | 686 | 286 | 1372 | 568 |
| 20 | 508 | 762 | 318 | 1524 | 632 |
| 22 | 559 | 838 | 343 | 1676 | 694 |
| 24 | 610 | 914 | 381 | 1829 | 757 |
| 26 | 660 | 991 | 406 | 1981 | 821 |
| 28 | 711 | 1067 | 438 | 2134 | 883 |
| 30 | 762 | 1143 | 470 | 2286 | 946 |
| 32 | 813 | 1219 | 502 | 2438 | 1010 |
| 34 | 864 | 1295 | 533 | 2591 | 1073 |
| 36 | 914 | 1372 | 565 | 2743 | 1135 |
| 38 | 965 | 1448 | 600 | 2896 | 1200 |
| 40 | 1016 | 1524 | 632 | 3048 | 1264 |
| 42 | 1067 | 1600 | 660 | 3200 | 1326 |
| 44 | 1118 | 1676 | 695 | 3353 | 1389 |
| 46 | 1168 | 1753 | 727 | 3505 | 1453 |
| 48 | 1219 | 1829 | 759 | 3658 | 1516 |

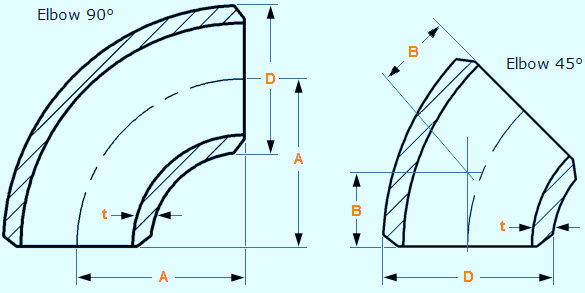

カーボンSteel 45 Degree Elbow及びCarbon Steel 90 Degree Elbow Dimensionsはミリメートルに特に明記しない限りある。壁厚さ（t）は顧客によって指定されなければならない。
BUTT WELD ELBOWS - 45° AND 90° -のDIMENSIONAL TOLERANCES LR AND 3D - ASME B16.9
| わずかな管のサイズ | 1/2から2.1/2 | 3から3.1/2 | 4 | 5から8 |
| 外径 Bevel （d） |
+ 1.6 - 0.8 |
1.6 | 1.6 | + 2.4 - 1.6 |
| 端のDiameterの中 | 0.8 | 1.6 | 1.6 | 1.6 |
| 端LR （A/B）への中心 | 2 | 2 | 2 | 2 |
| 端3D （A/B）への中心 | 3 | 3 | 3 | 3 |
| わずかな管のサイズ | 10から18 | 20から24 | 26から30 | 32から48 |
| 外径 Bevel （d） |
+ 4 - 3.2 |
+ 6.4 - 4.8 |
+ 6.4 - 4.8 |
+ 6.4 - 4.8 |
| 端のDiameterの中 | 3.2 | 4.8 | + 6.4 - 4.8 |
+ 6.4 - 4.8 |
| 端LR （A/B）への中心 | 2 | 2 | 3 | 5 |
| 端3D （A/B）への中心 | 3 | 3 | 6 | 6 |
| 壁厚さ（t） | Nominal Wall Thicknessのより少しにより87.5% |
|||
ASTM A234 WPBの肘次元
標準:ASME B16.9、SH3408、HG/T21635/21631、SY/T0510
直径:DN20への60"へのDN1500/3/4
スケジュール:Sch 20、STD、40、XS、80、100、120、160、XXS
半径:短いRadius （SR）およびLong Radius （LR）
タイプ:継ぎ目が無く、Welded
表面:黒いプライマーは、電流を通した
