炭素鋼A105のフランジANSI B16.5 ASME B16.47 150LBS - 2500LBS 1/2」- 80"

大画像 : 炭素鋼A105のフランジANSI B16.5 ASME B16.47 150LBS - 2500LBS 1/2」- 80"

商品の詳細:

起源の場所:	中国
ブランド名:	XF
証明:	ISO9001 , PED AND AD2000 W0 ,MTC WITH EN 10204-3.1
モデル番号:	1/2」- 80"

お支払配送条件:

最小注文数量:	1pc
価格:	1
パッケージの詳細:	PLYWOODENおよびパレット
受渡し時間:	30days
支払条件:	L/C、T/T、D/P、ウェスタン・ユニオン
供給の能力:	2000Tons 1か月

連絡先

炭素鋼A105のフランジANSI B16.5 ASME B16.47 150LBS - 2500LBS 1/2」- 80"

説明

農産物方法:	造られる	材料:	炭素鋼
サイズ:	1/2」- 80"	圧力:	150LB-2500LB
フランジのタイプ:	首を溶接することは、で、盲目の、ソケットの溶接、ラップのjont、版および通されたフランジ入れる	コーティング:	黒いペンキ、電流を通される黄色いペンキ、熱い電流を通されるの冷たい
表面:	上げられた表面、平らな表面およびリング接合箇所	通されたタイプ:	NPT
ハイライト:	150lbs炭素鋼のフランジ , 2500lbs a105のフランジ , 80" a105フランジ

炭素鋼A105のフランジANSI B16.5 ASME B16.47 150LBS-2500LBS 1/2」- 80"

フランジ、溶接の首のフランジ、ブランクフランジ、板フランジのSLIP

ソケットの溶接のフランジは、通された（NPT）フランジ、フランジを重ね継ぎする

ANSI B16.5のフランジ次元

MMのASME B16.5 Class 150 Dimensions

わずかなサイズ	外径（OD）	Min. Thickness （t）	RF Dia。（r）	Bolt HolesのNO	Holesの直径	ボルトサークル（紀元前に）	そう退屈させたID （SB）	WNの穴ID （WB）	Dia. Hub Base （HB）	Hub TopのDia. （HT）	そうLTH （SL）	WN LTH （WL）
1⁄2	3.50	0.38	1.38	4	0.62	2.38	0.88	0.62	1.19	0.84	0.56	1.81
3⁄4	3.88	0.44	1.69	4	0.62	2.75	1.09	0.82	1.50	1.05	0.56	2.00
1	4.25	0.50	2.00	4	0.62	3.12	1.36	1.05	1.94	1.32	0.62	2.12
11⁄4	4.62	0.56	2.50	4	0.62	3.50	1.70	1.38	2.31	1.66	0.75	2.19
11⁄2	5.00	0.62	2.88	4	0.62	3.88	1.95	1.61	2.56	1.90	0.81	2.38
2	6.00	0.69	3.62	4	0.75	4.75	2.44	2.07	3.06	2.38	0.94	2.44
21⁄2	7.00	0.81	4.12	4	0.75	5.50	2.94	2.47	3.56	2.88	1.06	2.69
3	7.50	0.88	5.00	4	0.75	6.00	3.57	3.07	4.25	3.50	1.12	2.69
31⁄2	8.50	0.88	5.50	8	0.75	7.00	4.07	3.55	4.81	4.00	1.19	2.75
4	9.00	0.88	6.19	8	0.75	7.50	4.57	4.03	5.31	4.50	1.25	2.94
5	10.00	0.88	7.31	8	0.88	8.50	5.66	5.05	6.44	5.56	1.38	3.44
6	11.00	0.94	8.50	8	0.88	9.50	6.72	6.07	7.56	6.63	1.50	3.44
8	13.50	1.06	10.62	8	0.88	11.75	8.72	7.98	9.69	8.63	1.69	3.94
10	16.00	1.12	12.75	12	1.00	14.25	10.88	10.02	12.00	10.75	1.88	3.94
12	19.00	1.19	15.00	12	1.00	17.00	12.88	12.00	14.38	12.75	2.12	4.44
14	21.00	1.31	16.25	12	1.12	18.75	14.14	13.25	15.75	14.00	2.19	4.94
16	23.50	1.38	18.50	16	1.12	21.25	16.16	15.25	18.00	16.00	2.44	4.94
18	25.00	1.50	21.00	16	1.25	22.75	18.18	17.25	19.88	18.00	2.62	5.44
20	27.50	1.62	23.00	20	1.25	25.00	20.20	19.25	22.00	20.00	2.81	5.62
22	29.50	1.75	25.25	20	1.38	27.25	22.22	21.25	24.25	22.00	3.07	5.82
24	32.00	1.81	27.25	20	1.38	29.50	24.25	23.25	26.12	24.00	3.19	5.94

次元はインチにある
ボルト孔の直径1/8"ボルト直径より大きい

ANSI B16.5 Class 300 Flange Dimensions、mmのASME B16.5 Class 300 Flange Dimensions

わずかなサイズ	外径（OD）	Min. Thickness （t）	RF Dia。（r）	Bolt HolesのNO	Holesの直径	ボルトサークル（紀元前に）	そう退屈させたID （SB）	WNの穴ID （WB）	Dia. Hub Base （HB）	Dia. Hub Top （HT）	そうLTH （SL）	WN LTH （WL）
1⁄2	3.75	0.50	1.38	4	0.63	2.62	0.88	0.62	1.50	0.84	0.81	2.00
3⁄4	4.62	0.56	1.69	4	0.75	3.25	1.09	0.82	1.88	1.05	0.94	2.19
1	4.88	0.62	2.00	4	0.75	3.50	1.36	1.05	2.12	1.32	1.00	2.38
11⁄4	5.25	0.69	2.50	4	0.75	3.88	1.70	1.38	2.50	1.66	1.00	2.50
11⁄2	6.12	0.75	2.88	4	0.88	4.50	1.95	1.61	2.75	1.90	1.13	2.63
2	6.50	0.81	3.62	8	0.75	5.00	2.44	2.07	3.31	2.38	1.25	2.69
21⁄2	7.50	0.94	4.12	8	0.88	5.88	2.94	2.47	3.94	2.88	1.44	2.94
3	8.25	1.06	5.00	8	0.88	6.62	3.57	3.07	4.62	3.50	1.63	3.06
31⁄2	9.00	1.12	5.50	8	0.88	7.25	4.07	3.55	5.25	4.00	1.69	3.13
4	10.00	1.19	6.19	8	0.88	7.88	4.57	4.03	5.75	4.50	1.82	3.32
5	11.00	1.31	7.31	8	0.88	9.25	5.66	5.05	7.00	5.56	1.94	3.82
6	12.50	1.38	8.50	12	0.88	10.62	6.72	6.07	8.12	6.63	2.00	3.82
8	15.00	1.56	10.62	12	1.00	13.00	8.72	7.98	10.25	8.63	2.38	4.32
10	17.50	1.81	12.75	16	1.12	15.25	10.88	10.02	12.62	10.75	2.56	4.56
12	20.50	1.94	15.00	16	1.25	17.75	12.88	12.00	14.75	12.75	2.82	5.06
14	23.00	2.06	16.25	20	1.25	20.25	14.14	13.25	16.75	14.00	2.94	5.56
16	25.50	2.19	18.50	20	1.38	22.50	16.16	15.25	19.00	16.00	3.19	5.69
18	28.00	2.31	21.00	24	1.38	24.75	18.18	17.25	21.00	18.00	3.44	6.19
20	30.50	2.44	23.12	24	1.38	27.00	20.20	19.25	23.12	20.00	3.69	6.32
22	33.00	2.57	25.25	24	1.63	29.25	22.22	21.25	25.25	22.00	3.93	6.43
24	36.00	2.69	27.62	24	1.63	32.00	24.25	23.25	27.62	24.00	4.13	6.56

外のハブの直径は外の管の直径に*フランジのタイプ21のために…およそ対応する。
注:ASME B16.5からのp/tの評価フランジのタイプ05、11、12、13およびDN 600以下でわずかなサイズを持っている21にだけ適用するため。他のすべてのフランジのp/tの評価は製造業者と購入者の間で一致する。

ANSI B16.5のクラス400のフランジ次元

わずかなサイズ	外径（OD）	Min. Thickness （t）	RF Dia。（r）	Bolt HolesのNO	Holesの直径	ボルトサークル（紀元前に）	そう退屈させたID （SB）	Dia. Hub Base （HB）	Dia. Hub Top （HT）	そうLTH （SL）	WN LTH （WL）	* WNの穴ID （WB）
1⁄2	3.75	0.56	1.38	4	0.63	2.62	0.88	1.5	0.84	0.88	2.06	*
3⁄4	4.62	0.62	1.69	4	0.75	3.25	1.09	1.88	1.05	1.00	2.25	*
1	4.88	0.69	2.00	4	0.75	3.50	1.36	2.12	1.32	1.06	2.44	*
11⁄4	5.25	0.81	2.50	4	0.75	3.88	1.70	2.50	1.66	1.12	2.62	*
11⁄2	6.12	0.88	2.88	4	0.88	4.50	1.95	2.75	1.90	1.25	2.75	*
2	6.50	1.00	3.62	8	0.75	5.00	2.44	3.31	2.38	1.44	2.88	*
21⁄2	7.50	1.12	4.12	8	0.88	5.88	2.94	3.94	2.88	1.62	3.12	*
3	8.25	1.25	5.00	8	0.88	6.62	3.57	4.62	3.50	1.81	3.25	*
31⁄2	9.00	1.38	5.50	8	1.00	7.25	4.07	5.25	4.00	1.94	3.38	*
4	10.00	1.38	6.19	8	1.00	7.88	4.57	5.75	4.50	2.00	3.50	*
5	11.00	1.50	7.31	8	1.00	9.25	5.66	7.00	5.56	2.12	4.00	*
6	12.50	1.62	8.50	12	1.00	10.62	6.72	8.12	6.63	2.25	4.06	*
8	15.00	1.88	10.62	12	1.12	13.00	8.72	10.25	8.63	2.69	4.62	*
10	17.50	2.12	12.75	16	1.25	15.25	10.88	12.62	10.75	2.88	4.88	*
12	20.50	2.25	15.00	16	1.38	17.75	12.88	14.75	12.75	3.12	5.38	*
14	23.00	2.38	16.25	20	1.38	20.25	14.14	16.75	14.00	3.31	5.88	*
16	25.50	2.50	18.50	20	1.50	22.50	16.16	19.00	16.00	3.69	6.00	*
18	28.00	2.62	21.00	24	1.50	24.75	18.18	21.00	18.00	3.88	6.50	*
20	30.50	2.75	23.12	24	1.62	27.00	20.20	23.12	20.00	4.00	6.62	*
22	33.00	2.88	25.25	24	1.75	29.25	22.22	25.25	22.00	4.25	6.75	*
24	36.00	3.00	27.25	24	1.88	32.00	24.25	27.62	24.00	4.50	6.88	*

ボルト孔の直径1/8"ボルト直径より大きい

ANSI B16.5のクラス600のフランジ次元、ASME B16.5のクラス600のブランクフランジ次元

わずかなサイズ	外径（OD）	Min. Thickness （t）	RF Dia。（r）	Bolt HolesのNO	Holesの直径	ボルトサークル（紀元前に）	そう退屈させたID （SB）	Dia. Hub Base （HB）	Dia. Hub Top （HT）	そうLTH （SL）	WN LTH （WL）	* WNの穴ID （WB）
1⁄2	3.75	0.56	1.38	4	0.63	2.62	0.88	1.50	0.84	0.88	2.06	*
3⁄4	4.62	0.62	1.69	4	0.75	3.25	1.09	1.88	1.05	1.00	2.25	*
1	4.88	0.69	2.00	4	0.75	3.50	1.36	2.12	1.32	1.06	2.44	*
11⁄4	5.25	0.81	2.50	4	0.75	3.88	1.70	2.50	1.66	1.12	2.62	*
11⁄2	6.12	0.88	2.88	4	0.88	4.50	1.95	2.75	1.90	1.25	2.75	*
2	6.50	1.00	3.62	8	0.75	5.00	2.44	3.31	2.38	1.44	2.88	*
21⁄2	7.50	1.12	4.12	8	0.88	5.88	2.94	3.94	2.88	1.62	3.12	*
3	8.25	1.25	5.00	8	0.88	6.62	3.57	4.62	3.50	1.81	3.25	*
31⁄2	9.00	1.38	5.50	8	1.00	7.25	4.07	5.25	4.00	1.94	3.38	*
4	10.75	1.50	6.19	8	1.00	8.50	4.57	6.00	4.50	2.12	4.00	*
5	13.00	1.75	7.31	8	1.12	10.50	5.66	7.44	5.56	2.38	4.50	*
6	14.00	1.88	8.50	12	1.12	11.50	6.72	8.75	6.63	2.62	4.62	*
8	16.50	2.19	10.62	12	1.25	13.75	8.72	10.75	8.63	3.00	5.25	*
10	20.00	2.50	12.75	16	1.38	17.00	10.88	13.50	10.75	3.38	6.00	*
12	22.00	2.62	15.00	20	1.38	19.25	12.88	15.75	12.75	3.62	6.12	*
14	23.75	2.75	16.25	20	1.50	20.75	14.14	17.00	14.00	3.69	6.50	*
16	27.00	3.00	18.50	20	1.63	23.75	16.16	19.50	16.00	4.19	7.00	*
18	29.25	3.25	21.00	20	1.75	25.75	18.18	21.50	18.00	4.62	7.25	*
20	32.00	3.50	23.00	24	1.75	28.50	20.20	24.00	20.00	5.00	7.50	*
22	34.25	3.75	25.25	24	1.88	30.63	22.22	26.25	22.00	5.25	7.75	*
24	37.00	4.00	27.25	24	2.00	33.00	24.25	28.25	24.00	5.50	8.00	*

ANSI B16.5のクラス900のフランジDimenisons

わずかなサイズ	外径（OD）	Min. Thickness （t）	RF Dia。（r）	Bolt HolesのNO	Holesの直径	ボルトサークル（紀元前に）	そう退屈させたID （SB）	* WNの穴ID （WB）	Dia. Hub Base （HB）	Dia. Hub Top （HT）	そうLTH （SL）	WN LTH （WL）
3	9.50	1.50	5.00	8	1.00	7.50	3.57	*	5.00	3.50	2.12	4.00
4	11.50	1.75	6.19	8	1.25	9.25	4.57	*	6.25	4.50	2.75	4.50
5	13.75	2.00	7.31	8	1.38	11.00	5.66	*	7.50	5.56	3.12	5.00
6	15.00	2.19	8.50	12	1.25	12.50	6.72	*	9.25	6.63	3.38	5.50
8	18.50	2.50	10.63	12	1.50	15.50	8.72	*	11.75	8.63	4.00	6.38
10	21.50	2.75	12.75	16	1.50	18.50	10.88	*	14.50	10.75	4.25	7.25
12	24.00	3.12	15.00	20	1.50	21.00	12.88	*	16.50	12.75	4.63	7.88
14	25.25	3.38	16.25	20	1.63	22.00	14.14	*	17.75	14.00	5.12	8.38
16	27.75	3.50	18.50	20	1.75	24.25	16.16	*	20.00	16.00	5.25	8.50
18	31.00	4.00	21.00	20	2.00	27.00	18.18	*	22.25	18.00	6.00	9.00
20	33.75	4.25	23.00	20	2.13	29.50	20.20	*	24.50	20.00	6.25	9.75
24	41.00	5.50	27.25	20	2.63	35.50	24.25	*	29.50	24.00	8.00	11.50

ANSI B16.5のクラス1500のフランジDimenisons

わずかなサイズ	外径（OD）	Min. Thickness （t）	RF Dia。（r）	Bolt HolesのNO	Holesの直径	ボルトサークル（紀元前に）	従って退屈させたID （SB）	Dia. Hub Base （HB）	Dia. Hub Top （HT）	そうLTH （SL）	WN LTH （WL）	* WNの穴ID （WB）
1⁄2	4.75	0.88	1.38	4	0.88	3.25	0.88	1.50	0.84	1.25	2.38	*
3⁄4	5.12	1.00	1.69	4	0.88	3.50	1.09	1.75	1.05	1.38	2.75	*
1	5.88	1.12	2.00	4	1.00	4.00	1.36	2.06	1.32	1.62	2.88	*
11⁄4	6.25	1.12	2.50	4	1.00	4.38	1.70	2.50	1.66	1.62	2.88	*
11⁄2	7.00	1.25	2.88	4	1.12	4.88	1.95	2.75	1.90	1.75	3.25	*
2	8.50	1.50	3.63	8	1.00	6.50	2.44	4.12	2.38	2.25	4.00	*
21⁄2	9.62	1.62	4.13	8	1.12	7.50	2.94	4.88	2.88	2.50	4.12	*
3	10.50	1.88	5.00	8	1.25	8.00	-	5.25	3.50	-	4.62	*
4	12.25	2.12	6.19	8	1.38	9.50	-	6.38	4.50	-	4.88	*
5	14.75	2.88	7.31	8	1.63	11.50	-	7.75	5.56	-	6.12	*
6	15.50	3.25	8.50	12	1.50	12.50	-	9.00	6.63	-	6.75	*
8	19.00	3.62	10.63	12	1.75	15.50	-	11.50	8.63	-	8.38	*
10	23.00	4.25	12.75	12	2.00	19.00	-	14.50	10.75	-	10.00	*
12	26.50	4.88	15.00	16	2.12	22.50	-	17.75	12.75	-	11.12	*
14	29.50	5.25	16.25	16	2.38	25.00	-	19.50	14.00	-	11.75	*
16	32.50	5.75	18.50	16	2.63	27.75	-	21.75	16.00	-	12.25	*
18	36.00	6.38	21.00	16	2.88	30.50	-	23.50	18.00	-	12.88	*
20	38.75	7.00	23.00	16	3.12	32.75	-	25.25	20.00	-	14.00	*
24	46.00	8.00	27.25	16	3.63	39.00	-	30.00	24.00	-	16.00	*

ASME B16.5のクラス2500のフランジDimenisons

わずかなサイズ	外径（OD）	Min. Thickness （t）	RF Dia。（r）	Bolt HolesのNO	Holesの直径	ボルトサークル（紀元前に）	Dia. Hub Base （HB）	Dia. Hub Top （HT）	そうLTH （SL）	WN LTH （WL）	* WNの穴ID （WB）
1⁄2	5.25	1.19	1.38	4	0.88	3.50	1.69	0.84	1.56	2.88	*
3⁄4	5.50	1.25	1.69	4	0.88	3.75	2.00	1.05	1.69	3.12	*
1	6.25	1.38	2.00	4	1.00	4.25	2.25	1.32	1.88	3.50	*
11⁄4	7.25	1.50	2.50	4	1.12	5.13	2.88	1.66	2.06	3.75	*
11⁄2	8.00	1.75	2.88	4	1.25	5.75	3.12	1.90	2.38	4.38	*
2	9.25	2.00	3.63	8	1.12	6.75	3.75	2.38	2.75	5.00	*
21⁄2	10.50	2.25	4.13	8	1.25	7.75	4.50	2.88	3.12	5.62	*
3	12.00	2.62	5.00	8	1.38	9.00	5.25	3.50	-	6.62	*
4	14.00	3.00	6.19	8	1.63	10.75	6.50	4.50	-	7.50	*
5	16.50	3.62	7.31	8	1.88	12.75	8.00	5.56	-	9.00	*
6	19.00	4.25	8.50	8	2.12	14.50	9.25	6.63	-	10.75	*
8	21.75	5.00	10.63	12	2.12	17.25	12.00	8.63	-	12.50	*
10	26.50	6.50	12.75	12	2.63	21.25	14.75	10.75	-	16.50	*
12	30.00	7.25	15.00	12	2.88	24.38	17.38	12.75	-	18.25	*

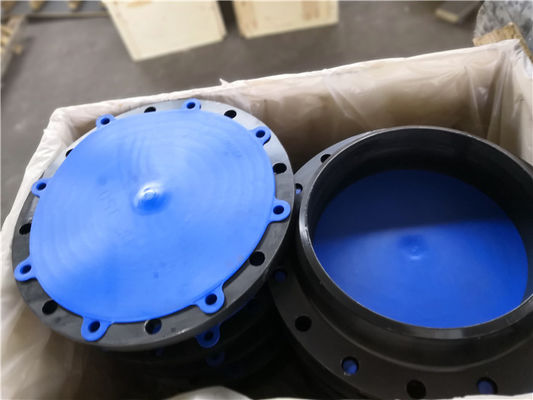

炭素鋼A105のフランジANSI B16.5 ASME B16.47 150LBS - 2500LBS 1/2」- 80" 7

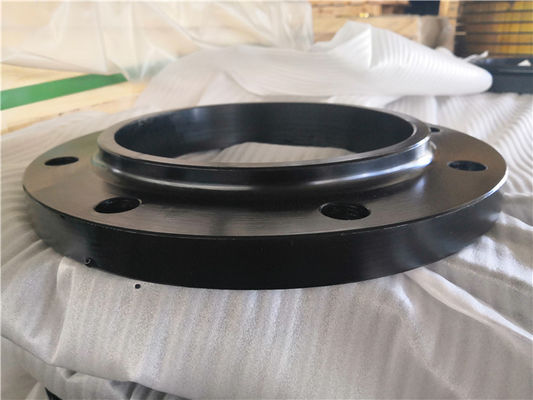

炭素鋼A105のフランジANSI B16.5 ASME B16.47 150LBS - 2500LBS 1/2」- 80" 8

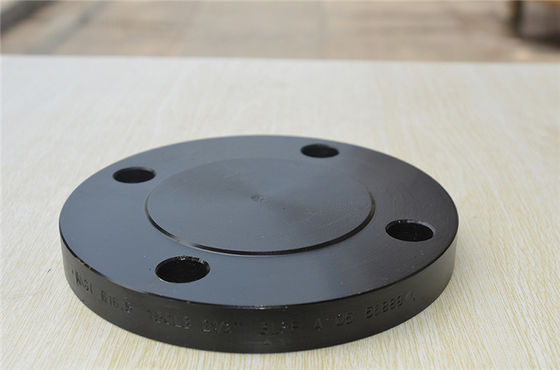

炭素鋼A105のフランジANSI B16.5 ASME B16.47 150LBS - 2500LBS 1/2」- 80" 9

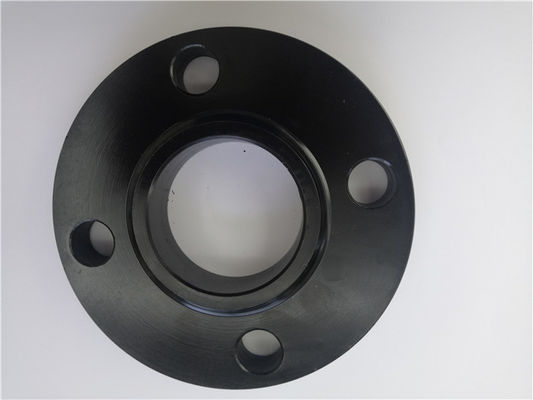

炭素鋼A105のフランジANSI B16.5 ASME B16.47 150LBS - 2500LBS 1/2」- 80" 10

炭素鋼A105のフランジANSI B16.5 ASME B16.47 150LBS - 2500LBS 1/2」- 80" 11

連絡窓口:ティナ

EMAIL:info12@hbxfgj.com

WhatsApp:0086-18031772025

Wechat:965397089

タグ:

コンタクトパーソン: Miss. Mandy Liu

電話番号: 0086 18903173335

ファックス: 86-0317-6853077-6723871

その他の製品

16インチアンシB16 5 ウェルドネックフレンズ 150 黒色塗装

カスタマイズ: OEM、ODM

サイズ: 1/ 2", 3/ 4", 1", 11/ 4", 11/ 2", 2", 21/ 2", 3", 4", 5", 6", 8", 10", 12", 14", 16", 18",

コーティング: 黒いペンキ

接続タイプ: 溶接

炭素鋼製鍛造式 40 パイプフレンズ ASME B16.5 12"

コーティング: 黒いペンキ

圧力評価: CLASS150-CLASS2500,クラス150,クラス300,クラス400,クラス600,クラス900,クラス1500,クラス2500

表面タイプ: RF、RTJ.Blackのペンキ、黄色いペンキ、透明なペンキ、冷たくおよび熱いすくいは電流を通す

技術: 造られる

合金鋼 Sch 40 フレンズ Asme B16.47 Ser B 黒色塗料で塗装された

表面タイプ: RF、RTJ.Blackのペンキ、黄色いペンキ、透明なペンキ、冷たくおよび熱いすくいは電流を通す

材料: 炭素鋼,A105,A105N,ASTM A350 LF2,ステンレス鋼,合金鋼

サイズ: 1/ 2", 3/ 4", 1", 11/ 4", 11/ 2", 2", 21/ 2", 3", 4", 5", 6", 8", 10", 12", 14", 16", 18",

接続タイプ: 溶接

3/4" Asme B16.5 炭素鋼溶接首フレンズ STD 厚さオームオーダーメイド

接続タイプ: 溶接

厚さ: STD,SCH40,SCH80,SCH160.SCHXXS

圧力評価: CLASS150-CLASS2500,クラス150,クラス300,クラス400,クラス600,クラス900,クラス1500,クラス2500

表面タイプ: RF、RTJ.Blackのペンキ、黄色いペンキ、透明なペンキ、冷たくおよび熱いすくいは電流を通す

ASTM A350 LF2 ステンレス鋼鋳型フレンズ ANSI B16.5 ASME B16.47

接続タイプ: 溶接

サイズ: 1/ 2", 3/ 4", 1", 11/ 4", 11/ 2", 2", 21/ 2", 3", 4", 5", 6", 8", 10", 12", 14", 16", 18",

技術: 造られる

材料: 炭素鋼,A105,A105N,ASTM A350 LF2,ステンレス鋼,合金鋼

炭素鋼A105のフランジANSI B16.5 ASME B16.47 150LBS - 2500LBS 1/2」- 80"

炭素鋼A105のフランジANSI B16.5 ASME B16.47 150LBS - 2500LBS 1/2」- 80"

炭素鋼A105のフランジANSI B16.5 ASME B16.47 150LBS - 2500LBS 1/2」- 80"

150lbs炭素鋼のフランジ

2500lbs a105のフランジ

80" a105フランジ

ANSI B16.5のフランジ次元

MMのASME B16.5 Class 150 Dimensions

ANSI B16.5 Class 300 Flange Dimensions、mmのASME B16.5 Class 300 Flange Dimensions

ANSI B16.5のクラス400のフランジ次元

ANSI B16.5のクラス600のフランジ次元、ASME B16.5のクラス600のブランク フランジ次元

ANSI B16.5のクラス900のフランジDimenisons

ANSI B16.5のクラス1500のフランジDimenisons

ASME B16.5のクラス2500のフランジDimenisons

炭素鋼ANSI B16.5のフランジ,

ANSI B16.5 B16.47 SORFのフランジ,

ANSI B16.5のクラス600のフランジ次元、ASME B16.5のクラス600のブランクフランジ次元
