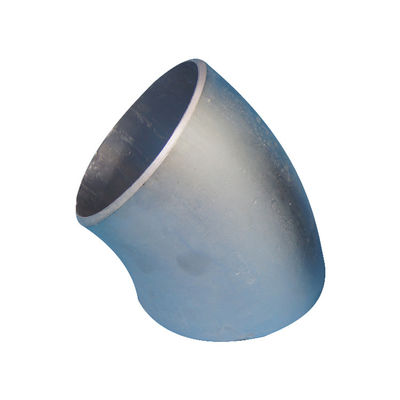

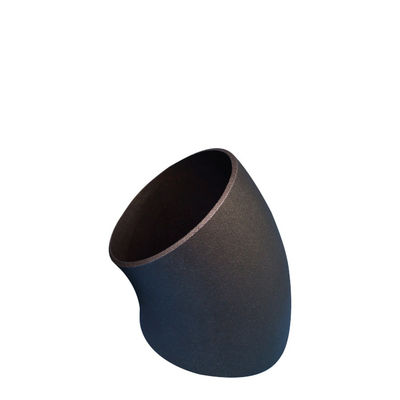

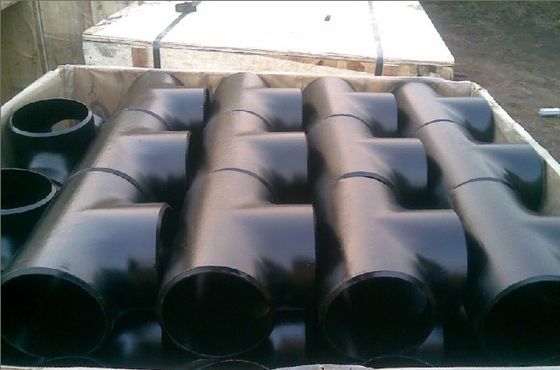

管付属品のAsme B16 9の肘のティーの減力剤の帽子Sch40 Sch80の黒の反錆オイル

付属品B16.9の肘を配管しなさい;ティー;減力剤;帽子;Sch40;Sch80;黒い;Anti-Rustオイル

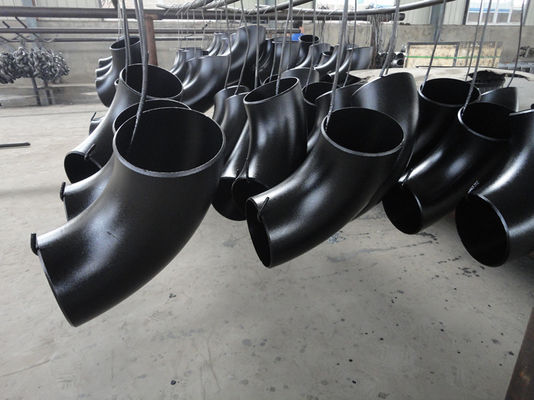

肘を製造するための共通方法の1つはまっすぐな鋼管から曲がる熱い心棒を使用している。高温の鋼管を熱した後、管は心棒の内部用具によって、くねり一歩ずつ拡大されて押される。熱い心棒の曲がることを適用することは広いサイズの範囲の継ぎ目が無い肘を製造できる。心棒の曲がることの特徴は強く心棒の必要な形そして次元によって決まることである。熱い曲がる肘の使用の利点は他の曲がる方法タイプより小さい厚さの偏差そして強い曲げ半径を含んでいる。その間、プレハブのくねりの代りに曲がることを使用して大幅に必要とされる溶接の数を減らす。これは必要な仕事量を減らし、管の質そして有用性を高める。但し、冷たい曲がることは曲がる機械の正常な温度に橋脚へプロセスまっすぐな鋼管である。冷たい曲がることは17.0から219.1 mmの外の直径が付いている管、および壁厚さのために適している2.0から28.0 mm。推薦された曲げ半径はxが2.5である。通常40Dの曲げ半径で。冷たい曲がることの使用によって、私達は小さい半径の肘を得てもいいがしわが寄ることを防ぐように砂とのinternalsを詰める必要がある。冷たい曲がることは速く、安価な曲がる方法である。それはパイプラインおよび機械部品を作るための競争の選択である。

溶接された肘の製造工程（小さく及び大きい）

溶接された肘は鋼板からなされる、従ってそれは継ぎ目が無くない鋼鉄肘ではない。型を使用し、肘の形に鋼板を押し、そして終わりの鋼鉄肘であるために継ぎ目を溶接しなさい。それは肘の古い生産方法である。最近の年小さいサイズの肘は鋼管からほとんど今製造される。大きいサイズの肘のために、例えば、鋼管から肘36"以上OD作り出すことは非常に困難である。従ってそれは半分の肘の形への版を押し、2つの半分を一緒に溶接する鋼板から一般になされる。肘がボディで溶接されるので、溶接の接合箇所の点検は必要である。一般に私達はNDTとしてX線の点検を使用する。

ASTM A234

この指定は継ぎ目が無く、溶接された構造の細工した炭素鋼及び合金鋼の付属品をカバーする。継ぎ目が無いですか溶接された構造が製造者の選択で順序で、供給されるかもしれなければ指定されなければ。この標準によるすべての溶接された構造の付属品は100%のレントゲン写真術と供給される。ASTM A234の下で、複数の等級は化学成分によって利用できる。選択はこれらの付属品に接続された管材料に左右される。

この指定および対応の接続された管のの下で利用できる等級のいくつかは材料仕様書下記に記載されている:

ASTM A403

この指定は2つの一般的なクラス、WP及び継ぎ目が無く、溶接された構造の細工したオーステナイトのステンレス鋼の付属品のCRを、カバーする。
クラスWPの付属品はASME B16.9及びASME B16.28の条件に次の通り製造され、3つのサブクラスに細分される:

• WP –製造の継ぎ目が無い方法による継ぎ目が無いプロダクトからのSManufactured。
• WP –管が充填材の付加と溶接されたらWはこれらの付属品管の溶接の開始を含む適切な製造業者によってなされる溶接およびすべての溶接を含むためにレントゲン撮影される。但しレントゲン写真術は開始の管の溶接のために管が充填材の付加なしで溶接されたらされない。
• 適切な製造業者または開始の物質的な製造業者によって作られてレントゲン撮影されるかどうかWP-WXこれらの付属品溶接およびすべての溶接を含むため。

クラスのCRの付属品はMSS-SP-43の条件に製造され、非破壊的な検査を要求しない。

ASTM A403の下で複数の等級は化学成分によって利用できる。選択はこれらの付属品に接続された管材料に左右される。この指定および対応の接続された管のの下で利用できる等級のいくつかは材料仕様書下記に記載されている:

ASTM A420

この指定は低温で使用のために意図されている継ぎ目が無い及び溶接された構造の細工した炭素鋼および合金鋼の付属品をカバーする。それは化学成分によって4つの等級WPL6、WPL9、WPL3及びWPL8をカバーする。付属品WPL6は-195° Cの温度で-100° Cで-75° Cで臨時雇用者– 50° Cで、WPL9、WPL3およびWPL8テストされる影響である。

付属品のための正当な圧力評価はASME B31.3の適当なセクションに確立される規則に従ってまっすぐで継ぎ目が無い管のためにように計算されるかもしれない。

付属品が使用されるために発注された物質的なタイプ付属品のアイデンティティは圧力評価の印の代りにあることおよび管の壁厚さはである。
