商品の詳細:
|
| 材料: | 炭素鋼およびステンレス鋼 | 表面処理: | 軽いオイルは、電流を通す |
|---|---|---|---|
| 圧力: | 600kpa 1000kpa 1600kpa 2500kpa | タイプ: | そう、盲目 |
| サイズ: | DN15-DN600 | ||
| ハイライト: | 1600kpa 2500kpaのテーブルDのフランジ,1600kpaテーブルEのフランジ,2500kpaテーブルDのフランジ |
||

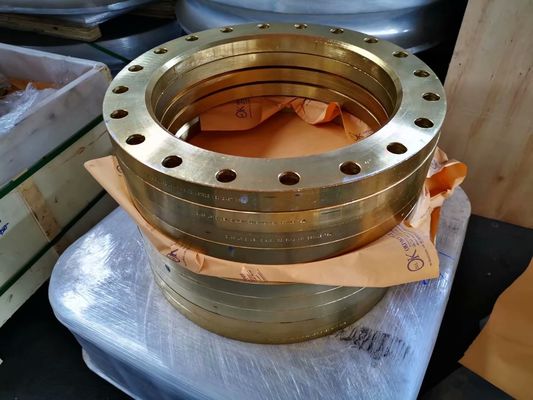

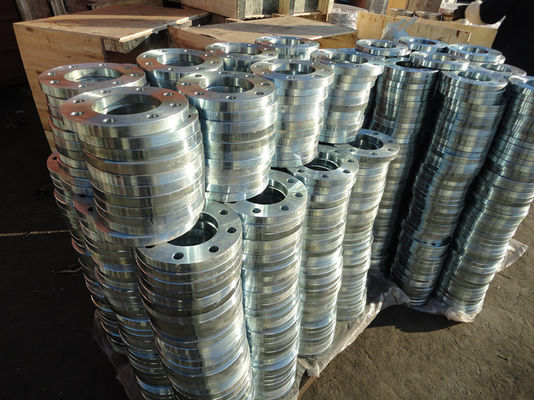

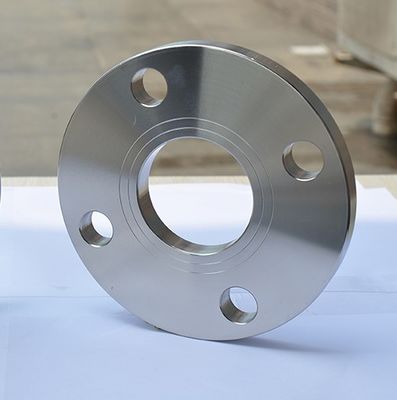

SABS 1123の板フランジ600kpa 1000kpa 1600kpa 2500kpaのテーブルDのテーブルEの炭素鋼のフランジ
|
標準
|
タイプ |
圧力 |
材料 | サイズ |
プロセス |
表面 処置 |
|
SABS1123
|
そう、盲目 |
600kpa 1000kpa 1600kpa 2500kpa |
炭素鋼 ステンレス鋼 |
DN15-DN600 |
造り、造る |
黄色いペンキ 軽いオイル |
S.A.B.S 1123はフランジを付けたようになる
S.A.B.S 1123はフランジを付けたようになる
| わずかな圧力1000のkPa 1000/2 =表9 1000/4 =表11 1000/3 =表10 1000/8 =表13 | ||||||||||||||||||
| Nom。サイズ |
管O.D d1 |
フランジ | 上げられた表面 |
ボルトで固定すること |
訓練 | 首 | 主任 | |||||||||||
| D | b | b1 | b2 | b3 | h | h1 | d4 | f | いいえ。 | d2 | k | d3 | h2 | r | d5 | |||
| 10 | 17.2 | 90 | 8 | 10 | 8 | 10 | 14 | 35 | 40 | 2 | M12 | 4 | 14 | 60 | 28 | 6 | 4 | 30 |
| 15 | 21.3 | 95 | 8 | 10 | 8 | 10 | 14 | 35 | 45 | 2 | M12 | 4 | 14 | 65 | 32 | 6 | 4 | 35 |
| 20 | 26.9 | 105 | 8 | 10 | 8 | 10 | 16 | 38 | 58 | 2 | M12 | 4 | 14 | 75 | 40 | 6 | 4 | 45 |
| 25 | 33.7 | 115 | 8 | 10 | 8 | 10 | 16 | 38 | 68 | 2 | M12 | 4 | 14 | 85 | 46 | 6 | 4 | 52 |
| 32 | 42.4 | 140 | 10 | 10 | 10 | 10 | 20 | 40 | 78 | 2 | M16 | 4 | 18 | 100 | 56 | 6 | 6 | 60 |
| 40 | 48.3 | 150 | 10 | 10 | 10 | 10 | 20 | 42 | 88 | 3 | M16 | 4 | 18 | 110 | 64 | 7 | 6 | 70 |
| 50 | 60.3 | 165 | 12 | 10 | 10 | 12 | 20 | 45 | 102 | 3 | M16 | 4 | 18 | 125 | 75 | 8 | 6 | 85 |
| 65 | 76.1 | 185 | 12 | 12 | 12 | 12 | 26 | 45 | 122 | 3 | M16 | 4 | 18 | 145 | 90 | 10 | 6 | 105 |
| 80 | 88.9 | 200 | 14 | 12 | 12 | 14 | 26 | 50 | 138 | 3 | M16 | 8 | 18 | 160 | 105 | 10 | 8 | 118 |
| 100 | 114.3 | 220 | 14 | 12 | 12 | 14 | 32 | 52 | 158 | 3 | M16 | 8 | 18 | 180 | 131 | 12 | 8 | 140 |
| *125 | 139.7 | 250 | 16 | 14 | 14 | 16 | 36 | 55 | 188 | 3 | M16 | 8 | 18 | 210 | 156 | 12 | 8 | 168 |
| 150 | 168.3 | 285 | 18 | 16 | 16 | 18 | 38 | 55 | 212 | 3 | M20 | 8 | 22 | 240 | 184 | 12 | 10 | 195 |
| *175 | 193.7 | 315 | 18 | 16 | - | 18 | - | 60 | 242 | 3 | M20 | 8 | 22 | 270 | 210 | 12 | 10 | - |
| 200 | 219.1 | 340 | 18 | 18 | - | 18 | - | 62 | 268 | 3 | M20 | 8 | 22 | 295 | 235 | 16 | 10 | - |
| *225 | 244.5 | 370 | 18 | 18 | - | 18 | - | 62 | 290 | 3 | M20 | 8 | 22 | 325 | 265 | 16 | 10 | - |
| 250 | 273.0 | 395 | 20 | 20 | - | 20 | - | 68 | 320 | 3 | M20 | 12 | 22 | 350 | 292 | 16 | 12 | - |
| 300 | 323.9 | 445 | 22 | 22 | - | 22 | - | 68 | 370 | 4 | M20 | 12 | 22 | 400 | 344 | 16 | 12 | - |
| 350 | 355.6 | 505 | 26 | 25 | - | 25 | - | 68 | 430 | 4 | M20 | 16 | 22 | 460 | 385 | 16 | 12 | - |
| 400 | 406.4 | 565 | 26 | 25 | - | 25 | - | 72 | 482 | 4 | M24 | 16 | 26 | 515 | 400 | 16 | 12 | - |
| 450 | 457.2 | 615 | 28 | 30 | - | 30 | - | 72 | 532 | 4 | M24 | 20 | 26 | 565 | 492 | 16 | 12 | - |
| 500 | 508.0 | 670 | 28 | 32 | - | 32 | - | 75 | 585 | 4 | M24 | 20 | 26 | 620 | 542 | 16 | 12 | - |
| 550 | 559.0 | 730 | 28 | 35 | - | 35 | - | 80 | 635 | 5 | M24 | 20 | 26 | 675 | 592 | 18 | 12 | - |
| 600 | 609.6 | 780 | 28 | 38 | - | 38 | - | 80 | 685 | 5 | M24 | 20 | 26 | 725 | 642 | 18 | 12 | - |
........
材料
1）炭素鋼P245GH、P250GH、S235及びステンレス鋼SS304、SS316、SS316L
表面のAntirust:
表面のantirust 1:Antirust軽いオイル
表面のantirust 2:黒いペンキのコーティング
表面のantirust 3:黄色いペンキのコーティング
表面のantirust 4:Galnavized （浸る電流を通される熱いまたは電子電流を通される）
表面を接続しなさい:
表面 1:滑らかな終わり
表面 2:Sprialは鋸歯状になった
表面 3:2つか3つの溝（水線）
（上げられたface=RF、平らなface=FF）
言葉:
1）支払:変更できないL/C一覧でかT/T、D/P
2）出荷条件FOB中国の港またはCIFのバイヤーの港
3）パッキング:合板のパレット/箱
接触:
販売部長:優美チャン
河北XINFENGの高圧フランジおよび管付属品CO.、株式会社。
加えなさい。:Mencun郡、滄州市都市、河北省、中国061400
可動装置:86 18031772015 （wechat、whatsapp）
Tel:86-317-6725755
電子メール:info4@hbxfgj.com
Skype:cangzhouzhangnan
FAQ:
1. あなたのMOQは何であるか。
通常各サイズのための私達のMOQは1tonである。考えればそれは細部であなたの条件に従ってあまり、私達論議できるである。
2。試供品を提供できるか。
はい、私達は150m - 200mの試供品を提供してもいい。
3。あなたの受渡し時間は何であるか。
私達は30-45日以内に渡す
4。1つの容器の混合されたプロダクトを受け入れることができるか。
はい、私達は確かに受け入れる。
