商品の詳細:
|
| 材料: | 炭素鋼P245GH、P250GH、P265GH、P280GH、S235JR、C22.8、ST37.2およびステンレス鋼SS304/304L、SS316/316L、SS321 | サイズ: | DN15-DN3000 |
|---|---|---|---|
| 圧力: | PN6、PN10、PN16、PN25、PN40、PN63、PN100、PN160 | フランジのタイプ: | type01、type02、type04、type05、type11、type12、type13、type21、type32、type34およびtype36 |
| コーティング: | 黒いペンキ、Anti-rustオイル、電流を通された、黄色いペンキ | 表面: | 平らな表面（TYPEA）、上げられた表面（B1およびB2をタイプしなさい）、舌（タイプC）の溝grroveの上の実線（D）をタイプしなさい、 栓（タイプE）の休憩（F） Oリングの栓をタイプしなさ |
| 通される: | NPTおよびBSP | 標準: | EN1092-1、DINによって造られるフランジ |
| ハイライト: | DIN EN1092-1はフランジを造った,フランジWEDLINGの首SLIP,平たい箱によって通される緩いフランジ |
||

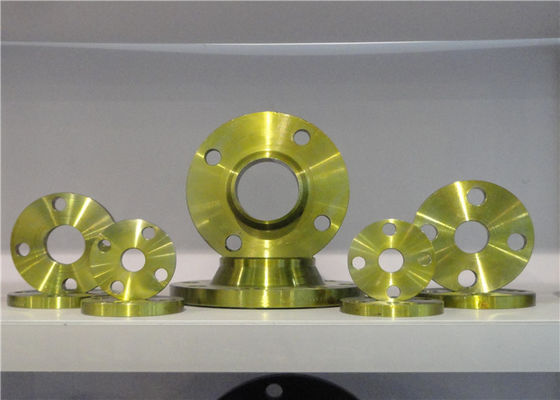

DIN/EN1092-1はフランジPN6、PN10、PN16、PN25、PN40、PN63を造った

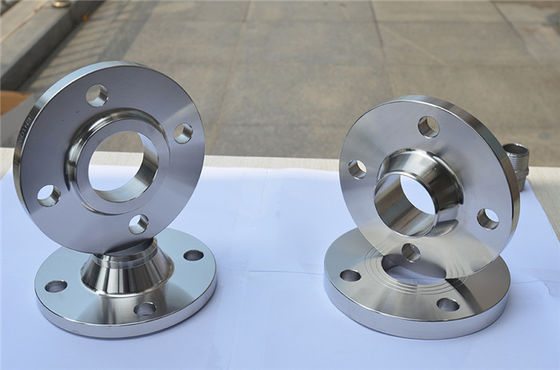

WEDLINGの首、SLIP、盲目、平らな、通された、緩いフランジ
1. EN1092-1フランジ
サイズの範囲:DN15へのDN2000
設計:Type01、Type02、Type04、Type05、Type11、Type12のタイプ13、
Type21、タイプ32、Type33およびタイプ34
圧力:PN6、PN10、PN16、PN25、PN40、PN63、PN100
材料:炭素鋼C22.8、S235JR、P235GH、P245GH、P250GH、P265GH、P280GH。
ステンレス鋼:SS304/304L、SS316/316L、SS321
コーティング:黒いペンキ、電流を通される黄色いペンキ、anti-rustオイル、冷たくおよび熱いすくい塗られるエポキシ
表面:平らな表面（TYPEA）、上げられた表面（B1およびB2をタイプしなさい）、舌（C）タイプ、
grroveの上の実線に溝を作りなさい（D）をタイプしなさい、
栓（タイプE）の休憩（F） Oリングの栓をタイプしなさい（G） Oリングの溝（H）タイプをタイプしなさい
| タイプ01:溶接のための版（スリップオン）のフランジ | タイプ13:Hubbedはフランジに通した |
| タイプ02:版つば溶接のが付いている緩い板フランジ | タイプ21:必要なフランジ |
| タイプ04:溶接首つばが付いている緩い板フランジ | タイプ32:版つば溶接 |
| タイプ05:ブランクの（盲目の）フランジ | タイプ33:重ね合わせられた管端 |
| タイプ11:溶接首のフランジ | タイプ34:溶接首つば |
| タイプ12:溶接のためのHubbedのスリップオンのフランジ |
2. DINのフランジ
サイズの範囲:DN15へのDN3000
設計:
フランジ（平らなフランジ）のスリップ:DIN2573,2576,2502,2503、2543,2545
溶接の首のfalnge:DIN2631,2632,2633,2634,2635,2636,2637
ブランク フランジ:DIN 2527 PN6、PN10、PN16、PN25、PN40
通されたfalnge:DIN2565,2566,2567,2568,2569
緩いフランジ:DIN 2641,2642,2655,2656
フランジのhubbedスリップ:DIN86029,86030
材料:炭素鋼ST37.2、S235JR、C22.8。
ステンレス鋼SS304/304L、SS316/316L、SS321
DIN/EN1092-1フランジの細部:
| フランジDIN/EN | |||
| タイプ | 標準 | わずかな圧力 | 次元 |

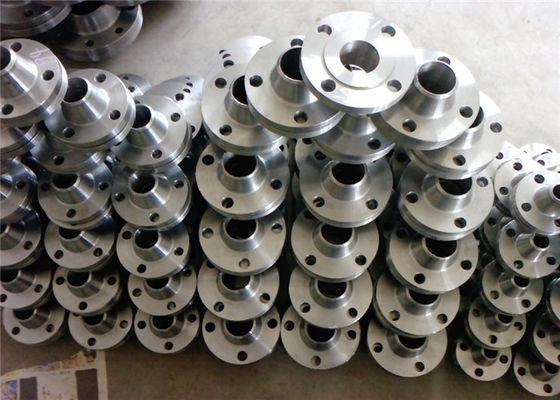

| 溶接の首のフランジ | EN1092-1 Typ11 | PN6-PN100 | DN10-DN2000 |
| DIN 2631 - DIN 2637 | |||
| ブランク フランジ | EN1092-1 Typ05 | PN6-PN100 | DN10-DN2000 |
| DIN 2527 | PN6-PN40 | ||
| 溶接のための平らなフランジ | DIN 2573/DIN2576/DIN2502/DIN2503/ DIN2543/DIN2544/DIN2545 |
PN6-PN100 | DN10-DN2000 |
| EN1092-1 Typ01 | PN6-PN40 | DN10-DN3000 | |
| 緩いフランジ+ つば溶接 |
DIN2641/DIN2642/DIN2655/DIN2656 | PN6-40 | DN10-DN800 |
| EN1092-1 Typ02 | DN10-DN2000 | ||
| EN1092-1 Typ32 | |||
| 緩いフランジ+ 溶接首つば |
DIN 2673 | PN10 | DN10-DN1200 |
| EN1092-1 Typ04 | PN6-PN40 | DN10-DN2000 | |
| EN1092-1 Typ34 | |||

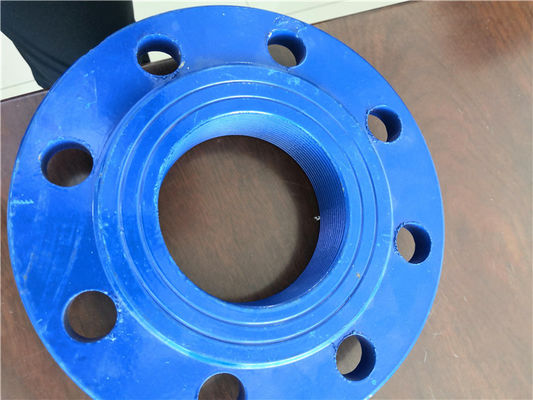

| 通されたフランジ | EN1092-1 Typ13 | PN6-PN100 | DN10-DN600 |
| DIN2565,2566,2567,2568,2569 | DN10-DN150 | ||
| フランジのスリップ | EN1092-1 Typ12 | PN6-PN100 | DN10-DN600 |
| DIN86029/DIN86030 | PN10-PN16 | DN10-DN1000 | |
