商品の詳細:
|
| 農産物方法: | 造られる | 標準: | BS4504 |
|---|---|---|---|
| 圧力: | PN6、PN10;PN16;PN25;PN40;PN63;PN100 BS10のテーブルDのBS10テーブルE | サイズの範囲: | DN15-DN2000 |
| フランジのタイプ: | 板フランジ、首を溶接するブラインド、スリップを通されたフランジ | 材料: | 炭素鋼A105;C22.8;ST37.2;S235JR;ステンレス鋼304/304L;316/316L; |
| コーティング: | 黒いペンキ、黄色いペンキ、熱い電流を通された、冷たい電流を通されるおよびオイル | パッキング: | Seayの価値がある合板箱かパレット |
| ハイライト: | DN2000 CS SS BS10はBS 4504フランジを付けたようになる,フランジBS 4504 PN16 ST37.2,bs4504 pn10の熱いすくいは電流を通した |
||

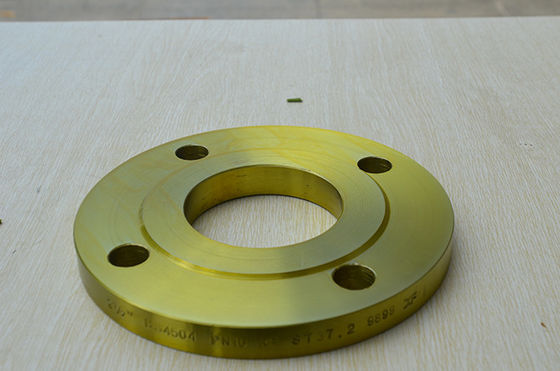

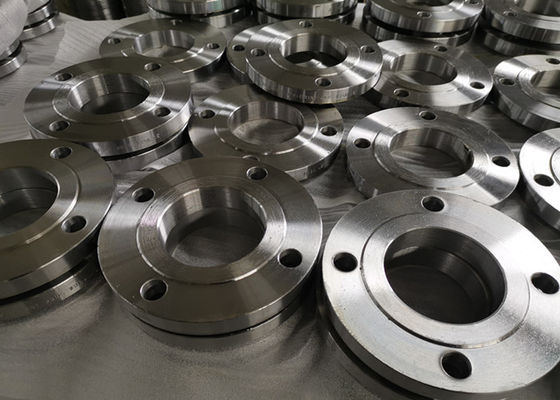

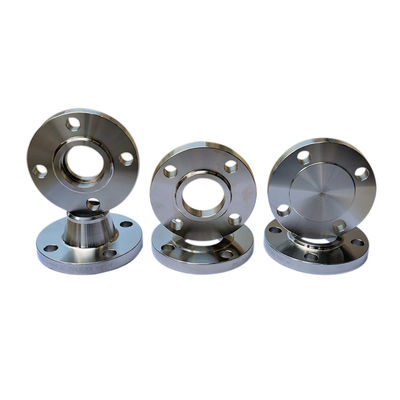

BS4504のPN10、PN16板フランジ、盲目SLIP電流を通される熱いすくいが付いているおよび溶接された首のフランジ
プロダクトIntroducting
| プロダクト | 熱い造る鋼鉄フランジ |
| 標準 | BS4504 |
| フランジのタイプ | 101版;105のブラインド;111溶接の首;112 SLIP;113通されたBS10テーブルDの物語EのテーブルFのテーブルH |
| サイズの範囲 | DN10-DN2000 |
| 圧力 | PN6;PN10;PN16;PN25;PN40;PN63;PN100 |
| 材料 | 炭素鋼A105;C22.8;ST37.2;S235JR;ステンレス鋼304/304L;316/316L; |
| パッキング | seay価値がある合板箱かパレット |
プロダクト:熱い造る鋼鉄フランジ
標準:BS4504
フランジのタイプ:101版;105のブラインド;111溶接の首;112 SLIP;113通される
サイズの範囲:DN10-DN2000
圧力:PN6;PN10;PN16;PN25;PN40;PN63;PN100
材料:炭素鋼A105;C22.8;ST37.2;S235JR;ステンレス鋼304/304L;316/316L;
パッキング:seay価値がある合板箱かパレット
| 体言 | O.Dの | Dia.の | Dia.の | NOの | Dia.の | 厚さ | |||||||
| 管のサイズ | 管 | フランジ | ボルト サークル | ボルト | ボルト | ||||||||
| 1/2」 | 21.3 | 95.3 | 66.7 | 4 | 12.7 | 4.8 | |||||||
| 3/4" | 26.7 | 101.6 | 73.0 | 4 | 12.7 | 4.8 | |||||||
| 1" | 33.4 | 114.3 | 82.6 | 4 | 12.7 | 4.8 | |||||||
| 1 1/4" | 42.2 | 120.7 | 87.6 | 4 | 12.7 | 6.4 | |||||||
| 1 1/2」 | 48.3 | 133.4 | 98.4 | 4 | 12.7 | 6.4 | |||||||
| 2" | 60.3 | 152.4 | 114.3 | 4 | 15.9 | 7.9 | |||||||
| 2 1/2」 | 73.0 | 165.1 | 127.0 | 4 | 15.9 | 7.9 | |||||||
| 3" | 88.9 | 184.2 | 146.1 | 4 | 15.9 | 9.5 | |||||||
| 3 1/2」 | 101.6 | 203.2 | 165.1 | 4 | 15.9 | 9.5 | |||||||
| 4" | 114.3 | 215.9 | 177.8 | 4 | 15.9 | 9.5 | |||||||
| 5" | 141.3 | 254.0 | 209.6 | 8 | 15.9 | 12.7 | |||||||
| 6" | 168.3 | 279.4 | 228.6 | 8 | 15.9 | 12.7 | |||||||
| 7" | 190.5 | 304.8 | 260.4 | 8 | 15.9 | 12.7 | |||||||
| 8" | 219.1 | 336.6 | 292.1 | 8 | 15.9 | 12.7 | |||||||
| 9" | 244.5 | 368.3 | 323.9 | 8 | 15.9 | 15.9 | |||||||
| 10" | 273.0 | 406.4 | 355.6 | 8 | 19.1 | 15.9 | |||||||
| 12" | 323.9 | 457.2 | 406.4 | 12 | 19.1 | 15.9 | |||||||
| 14" | 355.6 | 527.1 | 469.9 | 12 | 22.2 | 19.1 | |||||||
| 16" | 406.4 | 577.9 | 520.7 | 12 | 22.2 | 19.1 | |||||||
| 18" | 457.2 | 641.4 | 584.2 | 12 | 22.2 | 22.2 | |||||||
| 20" | 508.0 | 704.9 | 641.4 | 16 | 22.5 | 25.4 | |||||||
| 24" | 609.6 | 825.5 | 755.7 | 16 | 25.4 | 28.6 | |||||||
| 体言 | Dia.の | Dia.の | NOの | Dia.の | 厚さ | |||||
| 管のサイズ | フランジ | ボルト サークル | ボルト | ボルト | ||||||
| 1/2」 | 95.3 | 66.7 | 4 | 12.7 | 6.4 | |||||
| 3/4" | 101.6 | 73.0 | 4 | 12.7 | 6.4 | |||||
| 1" | 114.3 | 82.6 | 4 | 12.7 | 7.1 | |||||
| 1 1/4" | 120.7 | 87.3 | 4 | 12.7 | 7.9 | |||||
| 1 1/2」 | 133.4 | 98.4 | 4 | 12.7 | 8.7 | |||||
| 2" | 152.4 | 114.3 | 4 | 15.9 | 9.5 | |||||
| 2 1/2」 | 165.1 | 127.0 | 4 | 15.9 | 10.3 | |||||
| 3" | 184.2 | 146.1 | 4 | 15.9 | 11.1 | |||||
| 3 1/2」 | 203.2 | 165.1 | 8 | 15.9 | 11.9 | |||||
| 4" | 215.9 | 177.8 | 8 | 15.9 | 12.7 | |||||
| 5" | 254.0 | 209.6 | 8 | 15.9 | 14.3 | |||||
| 6" | 279.4 | 228.6 | 8 | 19.1 | 17.5 | |||||
| 7" | 304.8 | 260.4 | 8 | 19.1 | 19.1 | |||||
| 8" | 336.6 | 292.1 | 8 | 19.1 | 19.1 | |||||
| 9" | 368.3 | 323.9 | 12 | 19.1 | 20.6 | |||||
| 10" | 406.4 | 355.6 | 12 | 19.1 | 22.2 | |||||
| 12" | 457.2 | 406.4 | 12 | 22.2 | 25.4 | |||||
| 14" | 527.2 | 469.9 | 12 | 22.2 | 25.4 | |||||
| 16" | 577.9 | 520.7 | 12 | 22.2 | 25.4 | |||||
| 18" | 641.4 | 584.2 | 16 | 22.2 | 28.6 | |||||
| 20" | 704.9 | 647.4 | 16 | 22.2 | 31.8 | |||||
| 24" | 825.5 | 755.7 | 16 | 25.4 | 38.1 | |||||
| 体言 | O.D. の | Diaの | Diaの | NOの | Dia.の | 厚さ | |||||||
| 管のサイズ | 管 | フランジ | ボルト サークル | ボルト | ボルト | ||||||||
| 1/2」 | 21.3 | 95.3 | 66.7 | 4 | 12.7 | 9.5 | |||||||
| 3/4" | 26.7 | 101.6 | 73.0 | 4 | 12.7 | 9.5 | |||||||
| 1" | 33.4 | 120.7 | 87.3 | 4 | 15.9 | 9.5 | |||||||
| 1 1/4" | 42.2 | 133.4 | 98.4 | 4 | 15.9 | 12.7 | |||||||
| 1 1/2」 | 48.3 | 139.7 | 104.8 | 4 | 15.9 | 12.7 | |||||||
| 2" | 60.3 | 165.1 | 127.0 | 4 | 15.9 | 15.9 | |||||||
| 2 1/2」 | 73.0 | 184.2 | 146.1 | 8 | 15.9 | 15.9 | |||||||
| 3" | 88.9 | 203.2 | 165.1 | 8 | 15.9 | 15.9 | |||||||
| 3 1/2」 | 101.6 | 215.9 | 177.8 | 8 | 15.9 | 19.1 | |||||||
| 4" | 114.3 | 228.6 | 190.5 | 8 | 15.9 | 19.1 | |||||||
| 5" | 141.3 | 279.4 | 235.0 | 8 | 19.1 | 22.2 | |||||||
| 6" | 168.3 | 304.8 | 260.4 | 12 | 19.1 | 22.2 | |||||||
| 7" | 190.3 | 336.6 | 292.1 | 12 | 19.1 | 22.2 | |||||||
| 8" | 219.1 | 368.3 | 323.9 | 12 | 19.1 | 25.4 | |||||||
| 9" | 244.5 | 406.4 | 355.6 | 12 | 22.2 | 25.4 | |||||||
| 10" | 273.0 | 431.8 | 381.0 | 12 | 22.2 | 25.4 | |||||||
| 12" | 323.0 | 489.0 | 438.2 | 16 | 22.2 | 28.6 | |||||||
| 14" | 355.6 | 552.5 | 495.3 | 16 | 25.4 | 31.8 | |||||||
| 16" | 406.4 | 609.6 | 552.5 | 20 | 25.4 | 31.8 | |||||||
| 18" | 457.2 | 673.1 | 609.6 | 20 | 28.6 | 34.9 | |||||||
| 20" | 508.0 | 736.6 | 673.1 | 24 | 28.6 | 38.1 | |||||||
| 24" | 609.6 | 850.9 | 781.1 | 24 | 31.8 | 41.3 | |||||||
| 体言 | Diaの | Dia.の | NOの | Dia.の | 厚さ | |||||||||||||
| 管のサイズ | フランジ | ボルト サークル | ボルト | ボルト | ||||||||||||||
| 1/2」 | 114.3 | 82.6 | 4 | 15.9 | 12.7 | |||||||||||||
| 3/4" | 114.3 | 82.6 | 4 | 15.9 | 12.7 | |||||||||||||
| 1" | 120.78 | 87.3 | 4 | 15.9 | 14.3 | |||||||||||||
| 1 1/4" | 133.4 | 98.4 | 4 | 15.9 | 17.5 | |||||||||||||
| 1 1/2」 | 139.7 | 104.8 | 4 | 15.9 | 17.5 | |||||||||||||
| 2" | 165.1 | 127.0 | 4 | 15.9 | 19.1 | |||||||||||||
| 2 1/2」 | 184.2 | 146.1 | 8 | 15.9 | 19.1 | |||||||||||||
| 3" | 203.2 | 165.1 | 8 | 15.9 | 22.2 | |||||||||||||
| 3 1/2」 | 215.9 | 177.8 | 8 | 15.9 | 22.2 | |||||||||||||
| 4" | 228.6 | 190.5 | 8 | 15.9 | 25.4 | |||||||||||||
| 5" | 279.4 | 235.0 | 8 | 19.1 | 28.6 | |||||||||||||
| 6" | 304.8 | 260.4 | 12 | 19.1 | 28.6 | |||||||||||||
| 7" | 336.6 | 292.1 | 12 | 19.1 | 31.8 | |||||||||||||
| 8" | 368.3 | 323.9 | 12 | 19.1 | 31.8 | |||||||||||||
| 9" | 406.4 | 355.6 | 12 | 22.2 | 34.9 | |||||||||||||
| 10" | 431.8 | 381.0 | 12 | 22.2 | 34.9 | |||||||||||||
| 12" | 489.0 | 438.2 | 16 | 22.2 | 38.1 | |||||||||||||
| 14" | 552.5 | 495.3 | 16 | 25.4 | 41.3 | |||||||||||||
| 16" | 609.6 | 552.5 | 20 | 25.4 | 44.5 | |||||||||||||
| 18" | 673.1 | 609.6 | 20 | 28.6 | 47.6 | |||||||||||||
| 20" | 736.6 | 673.1 | 24 | 28.6 | 50.8 | |||||||||||||
| 24" | 850.9 | 781.1 | 24 | 31.8 | 57.2 | |||||||||||||
わずかな穴15 |
mmのフランジの直径 |
PCD |
ボルト |
BOLTSIZE |
穴のサイズ |
厚さ |
|---|---|---|---|---|---|---|
| テーブルD | 3 3/4"/95 | 2 5/8"/67 | 4 | 1/2」 | 9/16"/14 | 3/8"/10 |
| テーブルE | 3 3/4"/95 | 2 5/8"/67 | 4 | 1/2」 | 9/16"/14 | 3/8"/10 |
| テーブルF | 3 3/4"/95 | 2 5/8"/67 | 4 | 1/2」 | 9/16"/14 | 3/8"/10 |
| テーブルH | 4 1/2の」/114 | 3 1/4"/83 | 4 | 5/8" | 11/16"/17 | 1/2の」/13 |
| テーブルJ | 4 1/2の」/114 | 3 1/4"/83 | 4 | 5/8" | 11/16"/17 | 5/8"/16 |
| テーブルK | 4 1/2の」/114 | 3 1/4"/83 | 4 | 5/8" | 11/16"/17 | 3/4"/19 |
わずかな穴20 |
mmのフランジの直径 |
PCD |
ボルト |
BOLTSIZE |
穴のサイズ |
厚さ |
| テーブルD | 4"/102" | 2 7/8"/73" | 4 | 1/2」 | 9/16"/14" | 3/8"/10" |
| テーブルE | 4"/102" | 2 7/8"/73" | 4 | 1/2」 | 9/16"/14" | 3/8"/10" |
| テーブルF | 4"/102" | 2 7/8"/73" | 4 | 1/2」 | 9/16"/14" | 3/8"/10" |
| テーブルH | 4 1/2の」/114" | 3 1/4"/83" | 4 | 5/8" | 11/16"/17" | 1/2の」/13" |
| テーブルJ | 4 1/2の」/114" | 3 1/4"/83" | 4 | 5/8" | 11/16"/17" | 5/8"/16" |
| テーブルK | 4 1/2の」/114" | 3 1/4"/83" | 4 | 5/8" | 11/16"/17" | 3/4"/19" |
わずかな穴25 |
フランジの直径 |
PCD |
ボルト |
BOLTSIZE |
穴のサイズ |
厚さ |
| テーブルD | 4 1/2の」/114 | 3 1/4"/83 | 4 | 1/2」 | 9/16"/14 | 3/8"/10 |
| テーブルE | 4 1/2の」/114 | 3 1/4"/83 | 4 | 1/2」 | 9/16"/14 | 3/8"/10 |
| テーブルF | 4 3/4"/121 | 3 7/16"/87 | 4 | 5/8" | 9/16"/14 | 3/8"/10 |
| テーブルH | 4 3/4"/121 | 3 7/16"/87 | 4 | 5/8" | 11/16"/17 | 9/16"/14 |
| テーブルJ | 4 3/4"/121 | 3 7/16"/87 | 4 | 5/8" | 11/16"/17 | 3/4"/19 |
| テーブルK | 5"/127 | 3 3/4"/95 | 4 | 5/8" | 11/16"/17 | 7/8"/22 |
わずかな穴32 |
フランジの直径 |
PCD |
ボルト |
BOLTSIZE |
穴のサイズ |
厚さ |
| テーブルD | 4 3/4"/121 | 3 7/16"/87 | 4 | 1/2」 | 9/16"/14 | 1/2の」/13 |
| テーブルE | 4 3/4"/121 | 3 7/16"/87 | 4 | 1/2」 | 9/16"/14 | 1/2の」/13 |
| テーブルF | 5 1/4"/133 | 3 7/8"/98 | 4 | 5/8" | 11/16"/17 | 1/2の」/13 |
| テーブルH | 5 1/4"/133 | 3 7/8"/98 | 4 | 5/8" | 11/16"/17 | 11/16"/17 |
| テーブルJ | 5 1/4"/133 | 3 7/8"/98 | 4 | 5/8" | 11/16"/17 | 3/4"/19 |
| テーブルK | 5 1/4"/133 | 3 7/8"/98 | 4 | 5/8" | 11/16"/17 | 7/8"/22 |
わずかな穴40 |
フランジの直径 |
PCD |
ボルト |
BOLTSIZE |
穴のサイズ |
厚さ |
| テーブルD | 5 1/4"/133 | 3 7/8"/98 | 4 | 1/2」 | 9/16"/14 | 1/2の」/13 |
| テーブルE | 5 1/4"/133 | 3 7/8"/98 | 4 | 1/2」 | 9/16"/14 | 1/2の」/13 |
| テーブルF | 5 1/2の」/140 | 4 1/8"/105 | 4 | 5/8" | 11/16"/17 | 1/2の」/13 |
| テーブルH | 5 1/2の」/140 | 4 1/8"/105 | 4 | 5/8" | 11/16"/17 | 11/16"/17 |
| テーブルJ | 5 1/2の」/140 | 4 1/8"/105 | 4 | 5/8" | 11/16"/17 | 7/8"/22 |
| テーブルK | 6"/152 | 4 1/2の」/114 | 4 | 3/4" | 7/8"/22 | 1"/25 |
わずかな穴50 |
フランジの直径 |
PCD |
ボルト |
BOLTSIZE |
穴のサイズ |
厚さ |
| テーブルD | 6"/152 | 4 1/2の」/114 | 4 | 5/8" | 11/16"/17 | 9/16"/14 |
| テーブルE | 6"/152 | 4 1/2の」/114 | 4 | 5/8" | 11/16"/17 | 9/16"/14 |
| テーブルF | 6 1/2の」/165 | 5"/127 | 4 | 5/8" | 11/16"/17 | 5/8"/16 |
| テーブルH | 6 1/2の」/165 | 5"/127 | 4 | 5/8" | 11/16"/17 | 3/4"/19 |
| テーブルJ | 6 1/2の」/165 | 5"/127 | 4 | 3/4" | 7/8"/22 | 1"/25 |
| テーブルK | 6 1/2の」/165 | 5"/127 | 8 | 5/8" | 11/16"/17 | 1"/25 |
わずかな穴65 |
フランジの直径 |
PCD |
ボルト |
BOLTSIZE |
穴のサイズ |
厚さ |
| テーブルD | 6 1/2の」/165 | 5"/127 | 4 | 5/8" | 11/16"/17 | 9/16"/14 |
| テーブルE | 6 1/2の」/165 | 5"/127 | 4 | 5/8" | 11/16"/17 | 9/16"/14 |
| テーブルF | 7 1/4"/184 | 5 3/4"/146 | 8 | 5/8" | 11/16"/17 | 5/8"/16 |
| テーブルH | 7 1/4"/184 | 5 3/4"/146 | 8 | 5/8" | 11/16"/17 | 3/4"/19 |
| テーブルJ | 7 1/4"/184 | 5 3/4"/146 | 8 | 3/4" | 7/8"/22 | 1"/25 |
| テーブルK | 7 1/4"/184 | 5 3/4"/146 | 8 | 3/4" | 7/8"/22 | 1 1/8"/29 |
わずかな穴80 |
フランジの直径 |
PCD |
ボルト |
BOLTSIZE |
穴のサイズ |
厚さ |
| テーブルD | 8 1/2の」/216 | 7"/178 | 4 | 5/8" | 11/16"/17 | 11/16"/17 |
| テーブルE | 8 1/2の」/216 | 7"/178 | 8 | 5/8" | 11/16"/17 | 11/16"/17 |
| テーブルF | 9"/229 | 7 1/2の」/191 | 8 | 5/8" | 11/16"/17 | 3/4"/19 |
| テーブルH | 9"/229 | 7 1/2の」/191 | 8 | 5/8" | 11/16"/17 | 1"/25 |
| テーブルJ | 9"/229 | 7 1/2の」/191 | 8 | 3/4" | 7/8"/22 | 1 3/8"/35 |
| テーブルK | 9 1/2の」/241 | 7 3/4"/197 | 8 | 7/8" | 1"/25 | 1 3/8"/35 |
わずかな穴100 |
フランジの直径 |
PCD |
ボルト |
BOLTSIZE |
穴のサイズ |
厚さ |
| テーブルD | 8 1/2の」/216 | 7"/178 | 4 | 5/8" | 11/16"/17 | 11/16"/17 |
| テーブルE | 8 1/2の」/216 | 7"/178 | 8 | 5/8" | 11/16"/17 | 11/16"/17 |
| テーブルF | 9"/229 | 7 1/2の」/191 | 8 | 5/8" | 11/16"/17 | 3/4"/19 |
| テーブルH | 9"/229 | 7 1/2の」/191 | 8 | 5/8" | 11/16"/17 | 1"/25 |
| テーブルJ | 9"/229 | 7 1/2の」/191 | 8 | 3/4" | 7/8"/22 | 1 3/8"/35 |
| テーブルK | 9 1/2の」/241 | 7 3/4"/197 | 8 | 7/8" | 1"/25 | 1 3/8"/35 |
FAQ
1. 私達はだれであるか。
私達は河北、中国、2001年からの開始、南アジア（7.69%）への販売法で、南欧（7.69%）、北欧（7.69%）、中央アメリカ（7.69%）、西ヨーロッパ（7.69%）、東のアジア（7.69%）、中間の東（7.69%）、オセアニア（7.69%）、アフリカ（7.69%）、東南アジア（7.69%）、東ヨーロッパ（7.69%）、南アメリカ（7.69%）、北アメリカ（7.69%）基づいている。私達のオフィスに総約101-200人がある。
2. 私達はいかに質を保証してもいいか。
大量生産の前の試作期間の常にサンプル;
郵送物の前の常に最終検査;
3.whatは私達から買うことができるか。
フランジ、肘、管付属品
4. なぜ他の製造者からの私達からない買うべきであるか。
0
5. 私達はどんなサービスを提供してもいいか。
受け入れられた出荷条件:FOB、CFR、CIF、EXW、FAS、CIP、FCA、CPT、DEQ、DDP、DDUの速達便、DAF;
受け入れられた支払の通貨:米ドル、EUR、JPY、HKD、GBP、CNY;
受け入れられた支払のタイプ:T/T、L/C、D/P D/Aの現金;
話されている言語:英語、ロシア語中国語
