Name: 炭素鋼のステンレス鋼SGP JIS B2311の肘のティーの減力剤および帽子304 304
Brand: XF
SKU: 1/2」- 72"
Price: 1 USD
Availability: InStock
Rating: 4.6 (200 reviews)

起源の場所:

中国

ブランド名:

証明:

ISO9001 , PED AND AD2000 W0 EN10204 3.1

モデル番号:

1/2」- 72"

最小注文数量:

1pcs

価格:

1USD-100USD

パッケージの詳細:

合板箱およびパレット

受渡し時間:

15-30DAYS

支払条件:

L/C、D/A、D/P、T/T

供給の能力:

1500TONS 1か月

標準:

JIS B2311

サイズ:

1/2 " *72」

材料:

A234 WPB、SS400 SS304/304L SS316/316L

コーティング:

電流を通されるオイル、冷たい電流を通されるおよび熱い

パッケージ:

合板箱およびパレット

積地:

XingangのTinjinの港

thicknss:

SGP

支払:

TT LC DP DA

生産のタイプ:

肘、減力剤ティーの帽子

ハイライト:

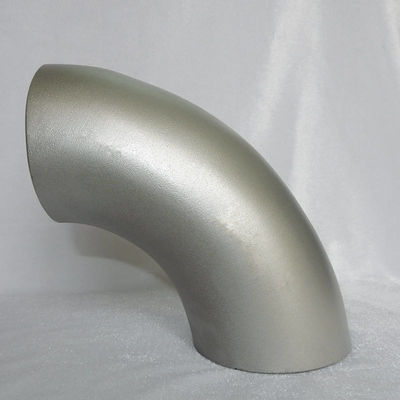

ステンレス鋼SGP JIS B2311の肘

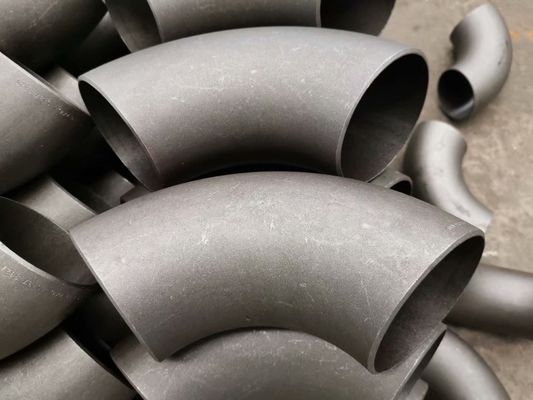

炭素鋼JIS B2311の肘

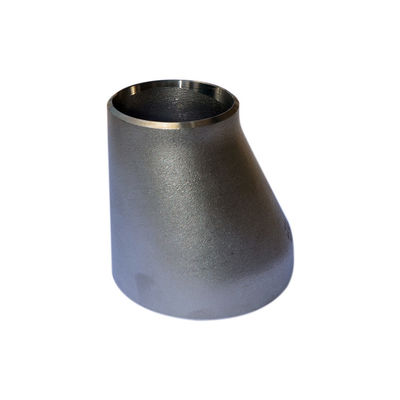

ティーの減力剤および帽子304 304

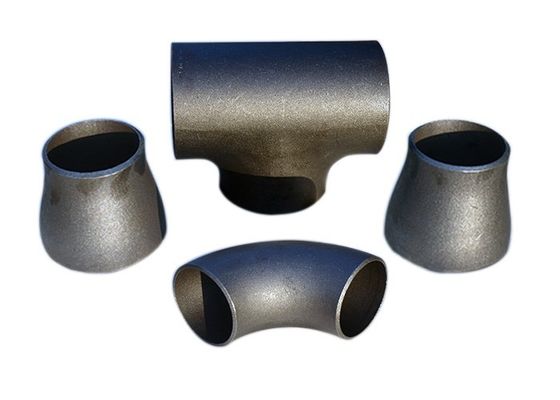

炭素鋼およびステンレス鋼SGP JIS B2311の肘のティーの減力剤および帽子

コーティング:電流を通されるオイル、冷たい電流を通されるおよび熱い

JIS B2311/B2312のSGPの肘の次元。

JIS B2311/B2312 SGPの標準的な肘の次元。

JIS-B2311-B2312-SGP-ELBOW-BEND-DRAWING

mmの45°および90° SGPの肘次元

体言		OD	終わるべき中心			90˚Weight		45 °Weight
（NPS）		OD	90˚（F）		45˚（H）	KG/PC		KG/PC
	B	D	長い	打撃	長い	長い	不足分	長く
15	½	21.7	38.1	-	15.8	0.08	0.05	0.04
20	¾	27.2	38.1	-	15.8	0.1	0.07	0.05
25	1	34	38.1	25.4	15.8	0.15	0.1	0.08
32	1つの¼	42.7	47.6	31.8	19.7	0.26	0.17	0.13
40	1つの½	48.6	57.2	38.1	23.7	0.35	0.24	0.18
50	2	60.5	76.2	50.8	31.6	0.64	0.43	0.32
65	2 ½	76.3	95.3	63.5	39.5	1.12	0.75	0.56
80	3	89.1	114.3	76.2	47.3	1.58	1.05	0.79
90	3 ½	101.6	133.4	88.9	55.3	2.17	1.45	1.09
100	4	114.3	152.4	101.6	63.1	2.91	1.94	1.46
125	5	139.8	190.5	127	78.9	4.49	2.99	2.25
150	6	165.2	228.6	152.4	94.7	7.09	4.73	3.55
200	8	216.3	304.8	203.2	126.3	14.4	9.61	7.2
250	10	267.4	381	254	157.8	25.4	16.9	12.7
300	12	318.5	457.2	304.8	189.4	38.1	25.4	19.05
350	14	355.6	533.4	355.6	220.9	56.7	37.8	28.35
400	16	406.4	609.6	406.4	252.5	74.3	49.5	37.15
450	18	457.2	685.8	457.2	284.1	94.2	62.8	47.1
500	20	508	762	508	315.6	116	77.7	58
550	22	558.8	838.2	558.8	347.2	141	94.1	70.5
600	24	609.6	914.4	609.6	378.7	168	112	84
650	26	660.4	990.6	660.4	410.3	198	132	99
700	28	711.2	1066.8	711.2	441.9	230	154	115
750	30	762	1143	762	473.4	264	176	132
800	32	812.8	1219.2	812.8	505	301	201	150.5
850	34	863.6	1295.4	863.6	536.6	340	227	170
900	36	914.4	1371.6	914.4	568.1	380	253	190
950	38	965.2	1447.8	965.2	599.7	425	283	212.5
1000	40	1016	1524	1016	631.2	471	314	235.5
1050	42	1066.8	1600.2	1066.8	662.8	518	346	259
1100	44	1117.6	1676.4	1117.6	694.4	570	380	285
1150	46	1168.4	1752.6	1168.4	725.9	623	415	311.5
1200	48	1219.2	1828.8	1219.2	757.5	677	452	338.5

180° SGPはmmの次元を肘で突く

体言		OD	CにC		エンドツーエンド		180˚Weight
（NPS）		OD	180˚ （p）		180˚（K）		KG/PC
	B	D	長い	打撃	長い	打撃	長い	不足分
15	½	21.7	76.2	-	49	-	0.16	0.1
20	¾	27.2	76.2	-	51.7	-	0.2	0.14
25	1	34	76.2	50.8	55.1	42.4	0.3	0.2
32	1つの¼	42.7	95.2	63.6	69	53.2	0.52	0.34
40	1つの½	48.6	114.4	76.2	81.5	62.4	0.7	0.48
50	2	60.5	152.4	101.6	106.5	81.1	1.28	0.86
65	2 ½	76.3	190.6	127	133.5	101.7	2.24	1.5
80	3	89.1	228.6	152.4	158.9	120.8	3.16	2.1
90	3 ½	101.6	266.8	177.8	184.2	139.7	4.34	2.9
100	4	114.3	304.8	203.2	209.6	158.8	5.82	3.88
125	5	139.8	381	254	260.4	196.9	8.98	5.98
150	6	165.2	457.2	304.8	311.2	235	14.18	9.46
200	8	216.3	609.6	406.4	413	311.4	28.8	19.22
250	10	267.4	762	508	514.7	387.7	50.8	33.8
300	12	318.5	914.4	609.6	616.5	464.1	76.2	50.8
350	14	355.6	1066.8	711.2	711.2	533.4	113.4	75.6
400	16	406.4	1219.2	812.8	812.8	609.6	148.6	99
450	18	457.2	-	-	-	-	188.4	125.6
500	20	508	-	-	-	-	232	155.4
550	22	558.8	-	-	-	-	282	188.2
600	24	609.6	-	-	-	-	336	224
650	26	660.4	-	-	-	-	396	264
700	28	711.2	-	-	-	-	460	308
750	30	762	-	-	-	-	528	352
800	32	812.8	-	-	-	-	602	402
850	34	863.6	-	-	-	-	680	454
900	36	914.4	-	-	-	-	760	506
950	38	965.2	-	-	-	-	850	566
1000	40	1016	-	-	-	-	942	628
1050	42	1066.8	-	-	-	-	1036	692
1100	44	1117.6	-	-	-	-	1140	760
1150	46	1168.4	-	-	-	-	1246	830
1200	48	1219.2	-	-	-	-	1354	904
