商品の詳細:
|
| 材料: | 304、304L、321、316、316L、等 | 厚さ: | SCH10、SCH20、SCH30、STD、SCH40、SCH80、SCH120、SCH160 XXS |
|---|---|---|---|
| サイズ: | 48"への1/2」 | 標準: | ASME、MSS、HG、DIN、JIS、GB |
| タイプ: | 90度長い半径、90度の短い半径、45度長い半径、180度のリターン バンド | ||
| ハイライト: | 316 ANSI B16.9のButtWeld肘,304 321 ButtWeld肘,継ぎ目が無いSCH120 XXSの肘 |
||
ANSI B 16.9は溶接された及び継ぎ目が無いSCH10 SCH20 SCH40 SCH80 SCH100 SCH120 SCH160 XXS ELOBWを接合する
1. 材料:304、304L、321、316、316L、等。
2.標準:ASME、MSS、HG、DIN、JIS、GB
3.タイプ:90度長い半径、90度の短い半径、45度長い半径、180度のリターン バンド
私達は衛生付属品、ステンレス鋼の衛生付属品をおよび最適質のステンレス鋼を使用して製造されるステンレス鋼の管継手を提供する。私達の多数の衛生ステンレス鋼のティーは引張強さによる顧客の中で知られている。さまざまな等級のこれらの鋼鉄管継手および必要性による終わり。
ステンレス鋼のバットによって溶接される肘の指定:
| 指定 | タイプ | データ |
| サイズ | 90度の長く/短い半径 45度長い半径 |
継ぎ目が無い1/2」- 20" （DN15-DN500） 溶接された1/2」- 48" （DN15-DN1200） |
| 180度のリターン バンド | 継ぎ目が無い1/2」- 4" （DN15-DN100） | |
| 壁厚さ | 90度の長く/短い半径 45度長い半径 |
SCH5S-SCH160 |
| 180度のリターン バンド | SCH5S-SCH80S | |
| 材料 | 304、304L、321、316、316L、等。 | |
| 標準 | GB/T12459、GB/T13401、SH3408、SH3409、HG/T21635 | |
| HG/T21631、ASME B16.9、MSS SP-43、DIN 2605、JIS B2313 | ||

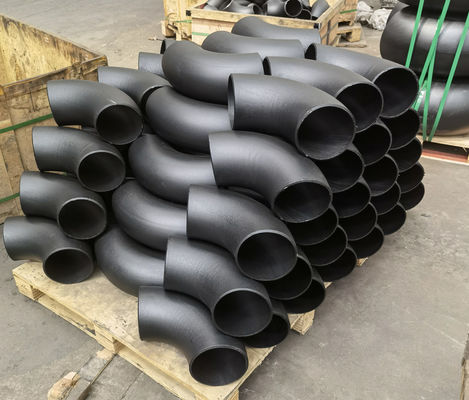

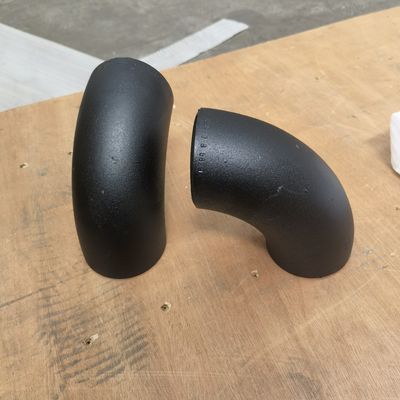

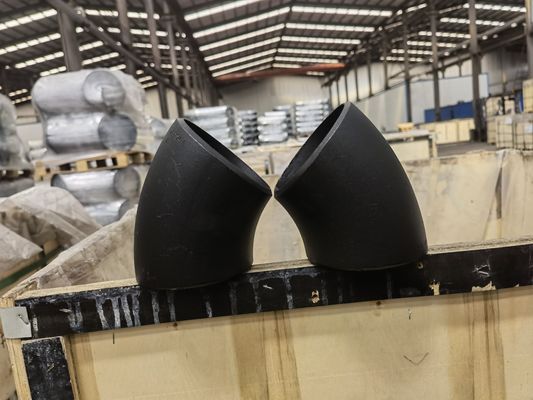

タイプのステンレス鋼のバットによって溶接される肘:
技術的な変数:
| バット溶接の肘ANSI B16.9 | ||||
| わずかな直径 | 外側
Diameter/mm |
End/mmへの中心 | ||
|
45度の肘
|
90度の肘 | |||
| DN | OD | 長い半径 | 長い半径 | 短い半径 |
| 1/2 | 21.3 | 15.7 | 38.1 | - |
| 3/4 | 26.7 | 19.1 | 38.1 | - |
| 1 | 33.4 | 22.4 | 38.1 | 25.4 |
| 1 1/4 | 42.2 | 25.4 | 47.8 | 31.8 |
| 1 1/2 | 48.3 | 28.4 | 57.2 | 38.1 |
| 2 | 60.3 | 35.1 | 76.2 | 50.8 |
| 2 1/2 | 73 | 44.5 | 95.3 | 63.5 |
| 3 | 88.9 | 50.8 | 114.3 | 76.2 |
| 3 1/2 | 101.6 | 57.2 | 133.4 | 88.9 |
| 4 | 114.3 | 63.5 | 152.4 | 101.6 |
| 5 | 141.3 | 79.2 | 190.5 | 127 |
| 5 | 168.3 | 95.3 | 228.6 | 152.4 |
| 8 | 219.1 | 127 | 304.8 | 203.2 |
| 10 | 273.1 | 158.8 | 381 | 254 |
| 12 | 323.9 | 190.5 | 457.2 | 304.8 |
| 14 | 355.6 | 222.3 | 533.4 | 355.6 |
| 16 | 406.4 | 254 | 609.6 | 406.4 |
| 18 | 457.2 | 285.8 | 685.8 | 457.2 |
| 20 | 508 | 317.5 | 762 | 508 |
| 22 | 558.8 | 342.9 | 838.2 | 558.8 |
| 24 | 609.6 | 381 | 914.4 | 609.6 |
ステンレス鋼のバットによって溶接される肘の指定:
| 指定 | タイプ | データ |
| サイズ | 90度の長く/短い半径 45度長い半径 |
継ぎ目が無い1/2」- 20" （DN15-DN500） 溶接された1/2」- 48" （DN15-DN1200） |
| 180度のリターン バンド | 継ぎ目が無い1/2」- 4" （DN15-DN100） | |
| 壁厚さ | 90度の長く/短い半径 45度長い半径 |
SCH5S-SCH160 |
| 180度のリターン バンド | SCH5S-SCH80S | |
| 材料 | 304、304L、321、316、316L、等。 | |
| 標準 | GB/T12459、GB/T13401、SH3408、SH3409、HG/T21635 | |
| HG/T21631、ASME B16.9、MSS SP-43、DIN 2605、JIS B2313 | ||
