商品の詳細:
|
| 材料: | SS400 | 色: | 黄色い |
|---|---|---|---|
| 圧力: | 5K 10K 16K 20K 30K 40K | 特別な設計: | はい |
| 名前: | JIS B2220 5K 10K 16K 20K 30K 40K SOP/BL/SOHの炭素鋼のSS400黄色い色 | ほとんどの共通のタイプのJIS b2220 10kのフランジ: | 造られる/通される/ねじで締まったり/版 |
| ハイライト: | 1200NBフランジJIS B2220,15NBフランジJIS B2220,SOP BL SOHのフランジSS400 |
||

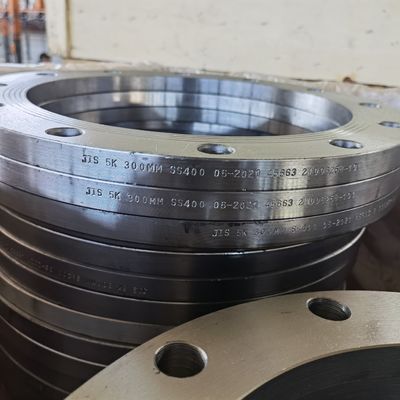

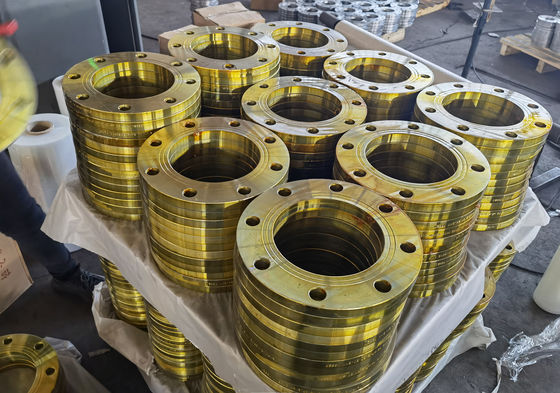

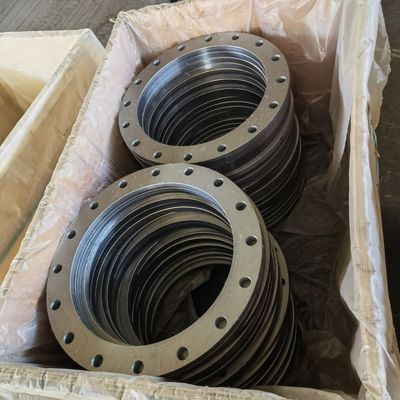

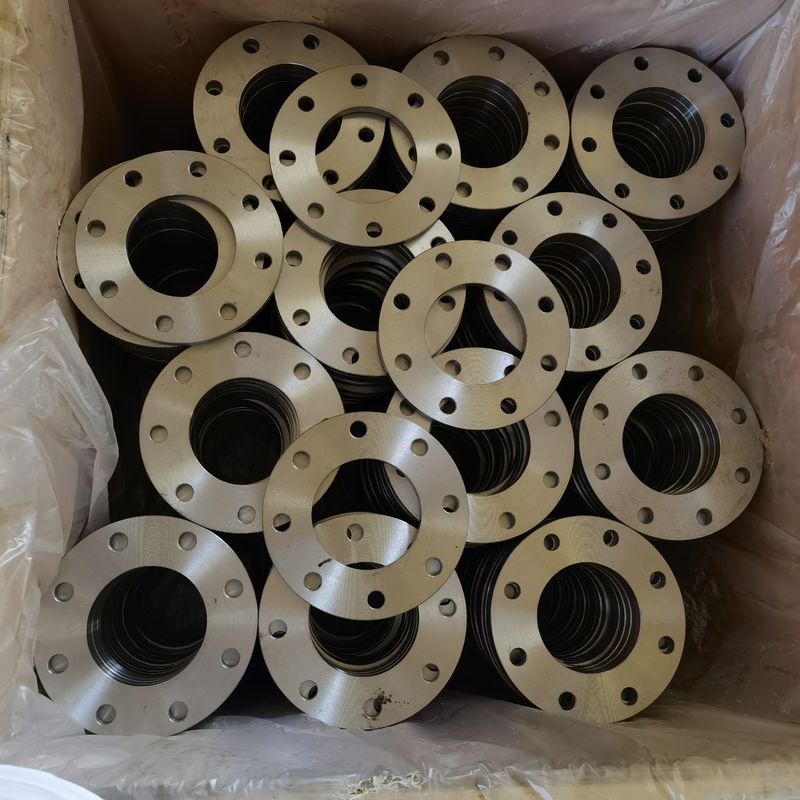

JIS B2220 5K 10K 16K 20K 30K 40K SOP/BL/SOHの炭素鋼のSS400黄色い色

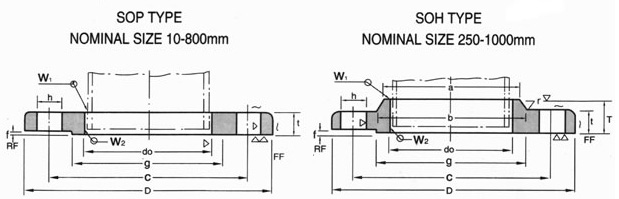

| 体言 | 外側 | 中 | 外側 | フランジの部門別次元 | ボルト孔 | およそ。 | |||||||||||
| Dia.の | Dia.の | Dia.of | Dia.の | t | T | ハブのDia. | r | Dia.の | Dia.の | ボルト。 | いいえ。 | 穴 | ボルト | 重量 | |||
| フランジ | 鋼鉄 | フランジ | フランジ | a | b | 表面 | Rai- SEDの表面 |
円 | ボルトの | Dia. | サイズ | （kg） | |||||
| 管 | D | f | g | Dia | 穴 | h | SOP | BL | SOH | ||||||||
| 10 | 17.3 | 17.8 | 90.0 | 12 | - | - | - | - | 1 | 46 | 65 | 4 | 15 | M12 | 0.51 | 0.53 | - |
| 15 | 21.7 | 22.2 | 95.0 | 12 | - | - | - | - | 1 | 51 | 70 | 4 | 15 | M12 | 0.56 | 0.60 | - |
| 20 | 27.2 | 27.7 | 100.0 | 14 | - | - | - | - | 1 | 56 | 75 | 4 | 15 | M12 | 0.72 | 0.79 | - |
| 25 | 34.0 | 34.5 | 125.0 | 14 | - | - | - | - | 1 | 67 | 90 | 4 | 19 | M16 | 1.12 | 1.22 | - |
| 32 | 42.7 | 43.2 | 135.0 | 16 | - | - | - | - | 2 | 76 | 100 | 4 | 19 | M16 | 1.47 | 1.66 | - |
| 40 | 48.6 | 49.1 | 140.0 | 16 | - | - | - | - | 2 | 81 | 105 | 4 | 19 | M16 | 1.55 | 1.79 | - |
| 50 | 60.5 | 61.1 | 155.0 | 16 | - | - | - | - | 2 | 96 | 120 | 4 | 19 | M16 | 1.86 | 2.23 | - |
| 65 | 76.3 | 77.1 | 175.0 | 18 | - | - | - | - | 2 | 116 | 140 | 4 | 19 | M16 | 2.58 | 3.24 | - |
| 80 | 89.1 | 90.0 | 185.0 | 18 | - | - | - | - | 2 | 126 | 150 | 8 | 19 | M16 | 2.58 | 3.48 | - |
| （90） | 101.6 | 102.6 | 195.0 | 18 | - | - | - | - | 2 | 136 | 160 | 8 | 19 | M16 | 2.73 | 3.90 | - |
| 100 | 114.3 | 115.4 | 210.0 | 18 | - | - | - | - | 2 | 151 | 175 | 8 | 19 | M16 | 3.10 | 4.57 | - |
| 125 | 139.6 | 141.2 | 250.0 | 20 | - | - | - | - | 2 | 182 | 210 | 8 | 23 | M20 | 4.73 | 7.18 | - |
| 150 | 165.2 | 166.6 | 280.0 | 22 | - | - | - | - | 2 | 212 | 240 | 8 | 23 | M20 | 6.30 | 10.10 | - |
| （175） | 190.7 | 192.1 | 305.0 | 22 | - | - | - | - | 2 | 237 | 265 | 12 | 23 | M20 | 6.75 | 11.80 | - |
| 200 | 216.3 | 218.0 | 330.0 | 22 | - | - | - | - | 2 | 262 | 290 | 12 | 23 | M20 | 7.46 | 8.00 | - |
| （225） | 241.8 | 243.7 | 350.0 | 22 | - | - | - | - | 2 | 282 | 310 | 12 | 23 | M20 | 7.70 | 15.80 | - |
| 250 | 267.4 | 269.5 | 400.0 | 24 | 36 | 288 | 292 | 6 | 2 | 324 | 355 | 12 | 25 | M22 | 11.80 | 22.60 | 12.70 |
| 300 | 318.5 | 321.0 | 445.0 | 24 | 38 | 340 | 346 | 6 | 3 | 368 | 400 | 16 | 25 | M22 | 12.60 | 27.80 | 13.80 |
| 350 | 355.6 | 358.1 | 490.0 | 26 | 42 | 380 | 386 | 6 | 3 | 413 | 445 | 16 | 25 | M22 | 16.30 | 36.90 | 18.20 |
| 400 | 406.4 | 409.0 | 560.0 | 28 | 44 | 436 | 442 | 6 | 3 | 475 | 510 | 16 | 27 | M24 | 23.20 | 52.10 | 25.80 |
| 450 | 457.2 | 460.0 | 620.0 | 30 | 48 | 496 | 502 | 6 | 3 | 530 | 565 | 20 | 27 | M24 | 29.30 | 68.40 | 33.40 |
| 500 | 508.0 | 511.0 | 675.0 | 30 | 48 | 548 | 554 | 6 | 3 | 585 | 620 | 20 | 27 | M24 | 33.30 | 81.60 | 38.00 |
| （550） | 558.8 | 562.0 | 745.0 | 32(34) | 52 | 604 | 610 | 6 | 3 | 640 | 680 | 20 | 27 | M30 | 42.90 | 105(112) | 49.40 |
| 600 | 609.6 | 613.0 | 795.0 | 32(36) | 52 | 656 | 662 | 6 | 3 | 690 | 730 | 24 | 33 | M30 | 45.40 | 120(134) | 52.60 |
| （650） | 660.4 | 664.0 | 845.0 | 34(38) | 56 | 706 | 712 | 6 | 3 | 740 | 780 | 24 | 33 | M30 | 51.80 | 144(161) | 60.20 |
| 700 | 711.2 | 715.0 | 905.0 | 34(40) | 58 | 762 | 770 | 6 | 3 | 800 | 840 | 24 | 33 | M30 | 59.00 | 176(196) | 70.20 |
| （750） | 762.0 | 766.0 | 970.0 | 36(44) | 62 | 816 | 824 | 6 | 3 | 855 | 900 | 24 | 33 | M30 | 72.80 | 214(248) | 86.50 |
| 800 | 812.8 | 817.0 | 1020.0 | 36(46) | 64 | 868 | 876 | 6 | 3 | 905 | 950 | 28 | 33 | M30 | 76.00 | 249(286) | 92.00 |
| （850） | 863.6 | 868.0 | 1070.0 | 36(48) | 66 | 920 | 928 | 6 | 3 | 955 | 1000 | 28 | 33 | M30 | 80.10 | （330） | 98.70 |
| 900 | 914.4 | 919.0 | 1120.0 | 38(50) | 70 | 971 | 979 | 6 | 3 | 1005 | 1050 | 28 | 33 | M30 | 88.90 | （377） | 110.00 |
| 1000 | 1016.0 | 1021.0 | 1235.0 | 40(56) | 74 | 1073 | 1081 | 6 | 3 | 1110 | 1160 | 28 | 39 | M36 | 109.00 | （512） | 133.00 |
| 1100 | 1117.6 | 1122.0 | 1345.0 | 42(62) | 95 | 1175 | 1185 | 8 | 3 | 1220 | 1270 | 28 | 39 | M36 | 131.00 | （675） | 175.00 |
| 1200 | 1219.2 | 1224.0 | 1465.0 | 44(66) | 101 | 1278 | 1290 | 8 | 3 | 1325 | 1380 | 32 | 39 | M36 | 163.00 | （854） | 215.00 |
| 1350 | 1371.6 | 1376.0 | 1630.0 | 48(74) | 110 | 1432 | 1450 | 8 | 3 | 1480 | 1540 | 36 | 45 | M42 | 204.00 | （1180） | 274.00 |
| 1500 | 1524.0 | 1529.0 | 1795.0 | 50(82) | 123 | 1585 | 1605 | 8 | 3 | 1635 | 1700 | 40 | 45 | M42 | 248.00 | （1590） | 340.00 |
| JIS 10kのフランジのサイズの図表 | 48"への1/2」（15 NB） （1200NB） DN10~DN5000 |
|---|---|
| JIS 10k 80aのフランジの標準 | ANSI/ASME B16.5、B16.47シリーズA及びB、B16.48、BS4504、BS 10、EN-1092、DIN、ANSIは、ASMEフランジを付けたようになる、BSフランジを付けたようになる、DINフランジを付けたようになる、ENフランジを付けたようになる、GOSTのフランジ、ASME/ANSI B16.5/16.36/16.47A/16.47B、MSS S44、ISO70051、JISB2220、BS1560-3.1、API7S-15、API7S-43、API605、EN1092フランジを付けたようになる |
| DINのJIS 10k 50aのフランジ圧力計算 | 6Bar 10Bar 16Bar 25Bar 40Bar/PN6 PN10 PN16 PN25 PN40のPN64 JIS 10kのフランジ |
| JIS 10k rfのフランジ圧力評価ANSI | クラス150のLBS、300のLBS、600のLBS、900のLBS、1500のLBS、フランジ2500のLBSのJIS 10k 25aの |
| JIS | 5K、10 K、16 K 20 K、30のK、40のKの63フランジのK JIS 10kのスリップ |
| UNI | 6Bar 10Bar 16Bar 25Bar 40Bar JIS 10k 80aのフランジ |
| EN | 6Bar 10Bar 16Bar 25Bar 40Bar JIS 10kの溶接首のフランジ |
| ほとんどの共通のタイプのJIS b2220 10kのフランジ | 造られる/通される/ねじで締まったり/版 |
| 生産の技術 |
|
| フランジのコーティングのJIS 10kのスリップ | オイルの黒いペンキ、Anti-rustペンキは、めっきされた、黄色い透明で、冷たく熱いすくい電流を通されたJIS 10kのフランジを亜鉛でメッキする |
| タイプ フランジの表面タイプを接続しなさい | 上げられた表面（RF）、リング タイプ接合箇所（RTJ）、平らな表面（FF）、大きい男女は（LMF）、表面（LJF）、小さい男女（SMF）、小さい舌、大きい舌及び溝の溝を重ね継ぎする |
| JIS 10kのフランジの検定証 | EN 10204/3.1B 原料は証明する 100%のレントゲン写真術のテスト レポート 第三者の点検報告、等 |
| JIS 10kのブランク フランジ テスト | 直読の分光写真器、流体静力学の試験機、X線の探知器、UIのtrasonic欠陥の探知器、磁気探傷探知器 |
| 特別な設計 |
あなたのデッサンによって AS、ANSI、BS、DINおよびJIS |
| 装置 | 出版物機械、機械等に砂を吹き付ける機械、電気斜角が付く機械を押す曲がる機械 |
| 起源 | /米国/韓国語インド/西ヨーロッパ/日本 |
| JIS 10k 80aのフランジの使用及び塗布 |
|
| 製造業者の |
ANSI DIN、GOST、JIS、UNI、BS、AS2129、AWWA、EN、SABS、NFE等。
|
| JIS 10kのブランク フランジの輸出への | インドネシア、ウクライナ、インド、アイルランド、シンガポール、サウジ アラビア、スペイン、ドバイ、ペルー、タイ、韓国、イラン、カナダ、米国、ブラジル、エジプト、オマーン、等 |
| EN 10204 3.1およびEN 10204 3.2のNACE MR0103、NACE MR0175を証明する検定証による物質的な検定証（MTC） | |
提供の首位の質JIS 10k rfのフランジの製造業者の1つこれらの標準によるJIS 10k 80aのフランジ。Excelの金属はISO証明したJIS 10k 50aのフランジの製造業者及びJIS 10k 40aのフランジをである
| 炭素鋼JIS b2220 10kのフランジ | ASTM/ASME A/SA105 A/SA105N及びA/SA216-WCB、DIN 1.0402、DIN 1.0460、DIN 1.0619は、鋼鉄、ASTM A105/ASME SA105、A105N、ASTM A350 LF2/ASME SA350の高い収穫のCS ASTM A694/A694 （F52 F56 F60 F65 F70 F80）死ぬ |
| ステンレス鋼JIS b2220 10kのフランジ | ASTM/ASME A/SA182 F304、F304L、F316、F316L、ASTM/ASME A/SA351 CF8、CF3、CF8M、CF3M、DIN 1.4301、DIN 1.4306、DIN 1.4401、DIN 1.4404、DIN 1.4308、DIN 1.4408、DIN 1.4306、DIN 1.4409 |
| 合金鋼JIS b2220 10kのフランジ | ASTM A182/ASME SA182 F5、F9、F11、F12、F22、F91 |
| チタニウムJIS b2220 10kのフランジ | ASTM B381/ASME SB381のチタニウムGr. 1、チタニウムGr. 2、チタニウムGr. 4、チタニウムGr. 5、チタニウムGr. 7 ASTM R50250/GR.1|R50400/GR.2|R50550/GR.3|R50700/GR.4|GR.6|R52400/GR.7|R53400/GR.12|R56320/GR.9|R56400/GR.5 |
| 銅JIS b2220 10kのフランジ | T1、T2、C10100、C10200、C10300、C10400、C10500、C10700、C10800、C10910、C10920、TP1、TP2、C10930、C11000、C11300、C11400、C11500、C11600、C12000、C12200、C12300、TU1、TU2、C12500、C14200、C14420、C14500、C14510、C14520、C14530、C17200、C19200、C21000、C23000、C26000、C27000、C27400、C28000、C33000、C33200、C37000、C44300、C44400、C44500、C60800、C63020、C68700、C70400、C70600、C70620、C71000、C71500、C71520、C71640、等 |
| 銅のニッケルJIS b2220 10kのフランジ | ASTM/ASMEのSB 61/62/151/152の銅のニッケル90/10 （C70600）、Cuproのニッケル70/30 （C71500）、UNS C71640 |
| 真鍮JIS b2220 10kのフランジ | 3602 / 2604/H59/H62/等。 |
| Inconel JIS b2220 10kのフランジ | ASTM B564/ASME SB564、Inconel 600、601、625、718、783、690のx750 JIS b2220 10kのフランジ |
| Hastelloy JIS b2220 10kのフランジ | ASTM B564/ASME SB564、Hastelloy C276 （UNS N10276）、C22 （UNS N06022）、C4、C2000、B2、B3、Xフランジ |
| Monel JIS b2220 10kのフランジ | ASTM B564/ASME SB564、Monel 400 （UNS NO N04400）、Monel 500 （UNS NO N05500） |
| 合金20 JIS b2220 10kのフランジ | ASTM B462/ASME SB462のCarpenter® 20の合金、合金20Cb-3 |
| アルミニウムJIS b2220 10kのフランジ | 5052 /6061/ 6063/2017年/7075/等。 |
| ニッケルJIS b2220 10kのフランジ | ASTM B564/ASME SB564は、200に、ニッケルを被せる201に、ニッケルを被せる205に、ニッケルを被せる205LCにニッケルを被せる |
| 複式アパートJIS b2220 10kのフランジ | S31803 / S32205 A182 Gr F51/F52/F53/F54/F55/F57/F59/F60/F61 |
| 極度の二重JIS b2220 10kフランジ | S32750 / S32760 A182 Gr F51/F52/F53/F54/F55/F57/F59/F60/F61 |
| Incoloy JIS b2220 10kのフランジ | ASTM B564/ASME SB564、Incoloy 800、800H、800HT （UNS N08800）、825 （UNS N08825）、925のフランジ |
| 254 Smo JIS b2220 10kのフランジ | ASTM A182/ASME SA182、SMO 254/6Mo、UNS S31254、DIN 1.4547 |
| Nimonic JIS b2220 10kのフランジ | Nimonic 75、Nimonic 80A、Nimonic 90 |
| 他のJIS b2220 10kのフランジ材料 | 錫の青銅、Alumunumの青銅、鉛の青銅 |
上の1つとして現れてJIS 10k 25aのフランジのほとんどの製造業者、私達はすべてのサイズおよび次元のJIS 10k 65aのフランジ、JIS 10k 40aのフランジの信頼されたディストリビューターおよび製造者の広い範囲をおよびJIS 10kのスリップをフランジの即時の発送ですっかり提供するために握る
