商品の詳細:
|
| 標準: | ASME B16.9 | 材料: | A234 WPB |
|---|---|---|---|
| サイズ: | 1/2」- 48" | 厚さ: | SCH5、SCH10、SCH20、SCH30、STD、SCH40、SCH80、SCH120、SCH160 |
| 半径: | L/RおよびS/R | 角度: | 45D 90D 180D |
| パッケージ: | 合板箱およびパレット | コーティング: | 電流を通される黒いペンキ、オイル、冷たい電流を通されるおよび熱い |
| ハイライト: | B16.9バットによって溶接される管付属品,ASMEのバットは管付属品SCH10を溶接した,ASME SCH80の黒の鋼鉄肘 |
||

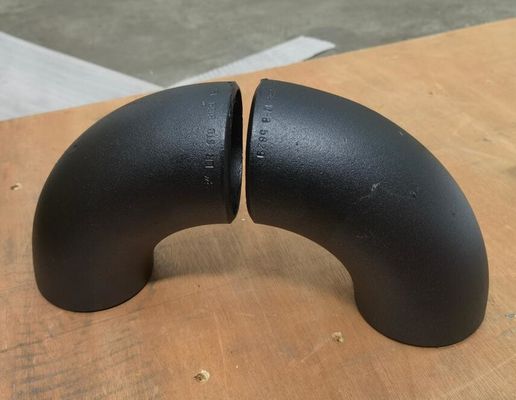

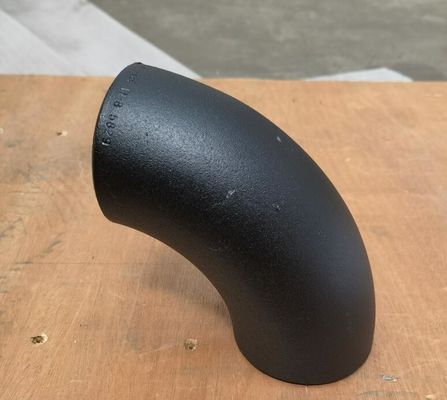

ASME B16.9のバットは管付属品の黒いペンキの肘を溶接した
材料:A234 WPB SS304/304L SS316/316L
サイズ:1/2」- 48"
厚さ:SCH5、SCH10、SCH20、SCH30、STD、SCH40、SCH80、SCH120、SCH160
半径:L/RおよびS/R
角度:45D 90D 180D
コーティング:電流を通される黒いペンキ、オイル、冷たい電流を通されるおよび熱い

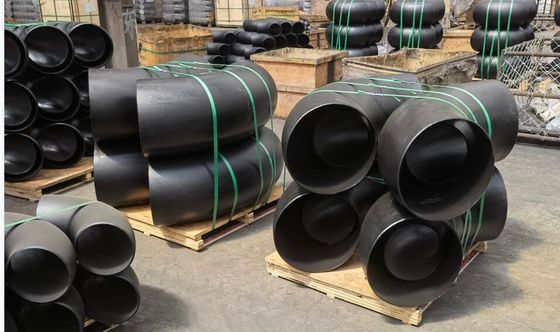

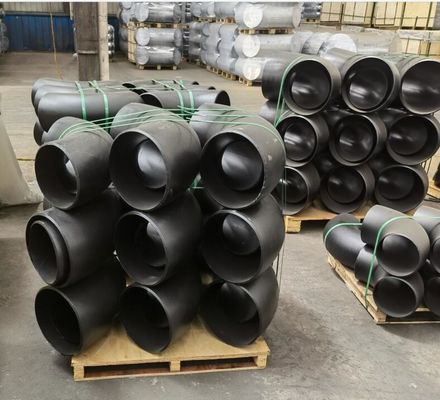

パッケージ:合板箱およびパレット

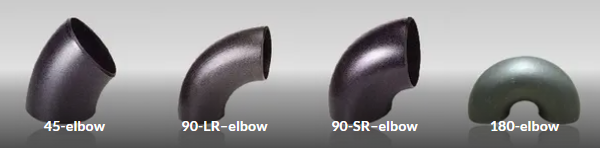

45 Degree/90 Degree/180の程度の肘、長い半径/短い半径の肘
•標準:
ASTM A234 WPB、ASME B16.9、MSS SP-43、DIN 2617、JIS B2313

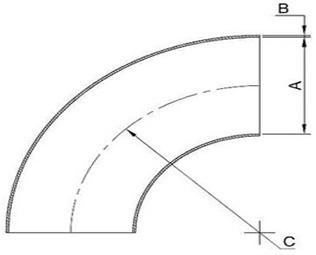

90の肘の半径= 1.5d
内部 |
壁 |
中心線 |
重量 |
|---|---|---|---|
| 直径 | 厚さ | 半径 | 部分ごと |
| 『A』 mm | 『B』 mm | 『C』 mm | キロ |
| 15 | 1.50 | 30 | 0.03 |
| 20 | 1.50 | 35 | 0.04 |
| 25 | 1.50 | 32.5 | 0.06 |
| 32 | 1.50 | 45 | 0.11 |
| 40 | 1.50 | 60 | 0.20 |
| 50 | 2.00 | 73 | 0.31 |
| 65 | 2.00 | 95 | 0.52 |
| 80 | 2.00 | 123 | 0.77 |
| 100 | 2.00 | 150 | 1.20 |
| 100 | 3.00 | 150 | 1.79 |
| 125 | 2.00 | 188 | 1.88 |
| 150 | 2.00 | 225 | 2.69 |
| 150 | 3.00 | 225 | 4.09 |
| 付属品の重量 | ||||||||
|---|---|---|---|---|---|---|---|---|
| NPS インチ |
肘 1.5D |
肘 1.5D |
||||||
| Sch。 5S |
Sch。 10S |
Sch。 40S |
Sch。 80S |
Sch。 5S |
Sch。 10S |
Sch。 40S |
Sch。 80S |
|
| 1/2 | 0.05 | 0.06 | 0.08 | 0.10 | 0.03 | 0.04 | 0.05 | 0.07 |
| 3/4 | 0.06 | 0.07 | 0.09 | 0.11 | 0.04 | 0.05 | 0.06 | 0.07 |
| 1 | 0.09 | 0.15 | 0.18 | 0.20 | 0.06 | 0.10 | 0.12 | 0.13 |
| 1 1/4 | 0.13 | 0.20 | 0.25 | 0.35 | 0.09 | 0.13 | 0.17 | 0.12 |
| 1 1/2 | 0.18 | 0.30 | 0.40 | 0.50 | 0.12 | 0.20 | 0.27 | 0.33 |
| 2 | 0.30 | 0.50 | 0.70 | 0.90 | 0.20 | 0.33 | 0.47 | 0.60 |
| 2 1/2 | 0.60 | 0.85 | 1.35 | 1.80 | 0.40 | 0.60 | 0.90 | 1.20 |
| 3 | 0.90 | 1.30 | 2.00 | 2.90 | 0.60 | 0.90 | 1.35 | 1.90 |
| 4 | 1.40 | 2.00 | 4.00 | 5.90 | 0.90 | 1.35 | 2.65 | 3.90 |
| 5 | 2.90 | 3.60 | 6.50 | 9.70 | 1.95 | 2.40 | 4.35 | 6.50 |
| 6 | 4.00 | 5.00 | 10.5 | 16.0 | 2.70 | 3.35 | 7.00 | 10.5 |
| 8 | 7.40 | 10.0 | 21.5 | 33.5 | 4.90 | 6.70 | 14.5 | 22.5 |
| 10 | 13.6 | 16.8 | 38.5 | 52.5 | 9.10 | 11.2 | 25.6 | 35.0 |
| 12 | 23.4 | 27.0 | 59.0 | 79.0 | 15.6 | 18.0 | 39.5 | 53.0 |
| 14 | 29.0 | 35.0 | 70.0 | 94.0 | 19.3 | 23.5 | 47.0 | 63.0 |
| 16 | 41.3 | 47.0 | 95.0 | 125 | 27.5 | 31.5 | 63.5 | 84.0 |
| 18 | 51.8 | 59.0 | 120 | 158 | 34.5 | 39.5 | 80.0 | 105 |
| 20 | 73.0 | 85.0 | 146 | 194 | 49.0 | 57.0 | 98.0 | 129 |
| 24 | 122 | 140 | 210 | 282 | 82.0 | 94.0 | 140 | 188 |
| ステンレス鋼のバット溶接付属品 | |
|---|---|
| 付属品のタイプ | 90º LRs、90º SRs、45ºは肘で突く、 同心の減力剤、風変りな減力剤、 ティー、ティーおよび切株の端付属品を減らす |
| サイズ | 1/2」– 12" |
| スケジュール | Sch 10S - 80S |
*利用できるの上に要望に応じてリストされているより高圧評価そして大きいサイズ。
