商品の詳細:
|
| 炭素鋼: | A234WPB | 鋼鉄SS: | 304L、316L |
|---|---|---|---|

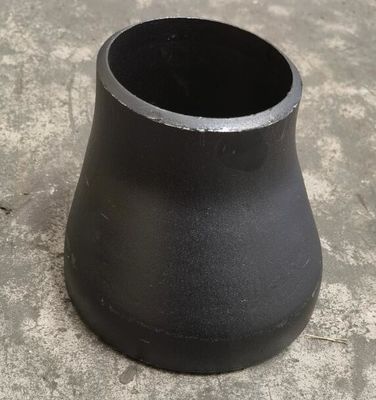

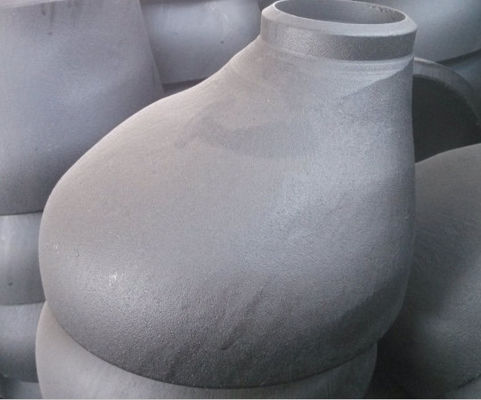

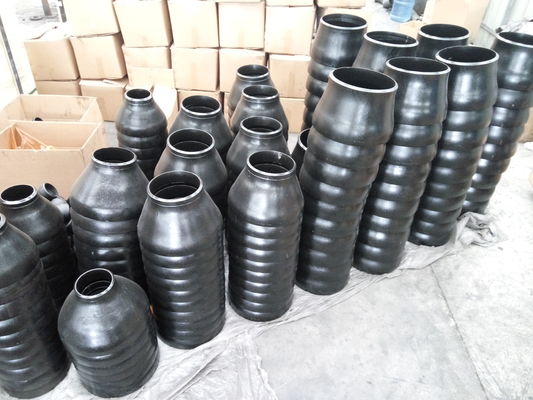

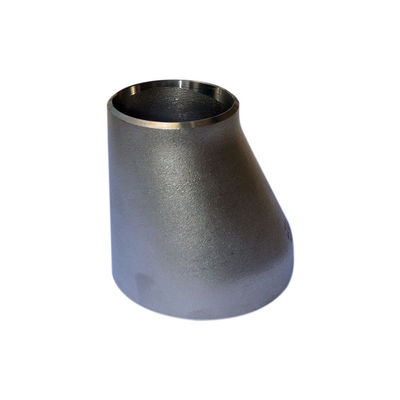

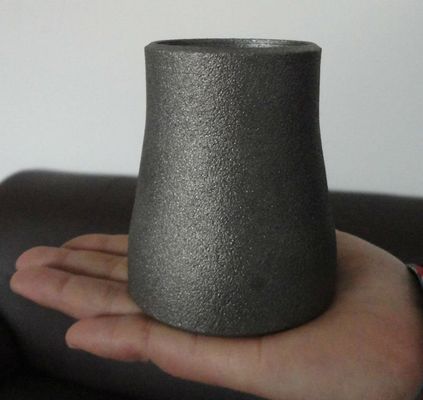

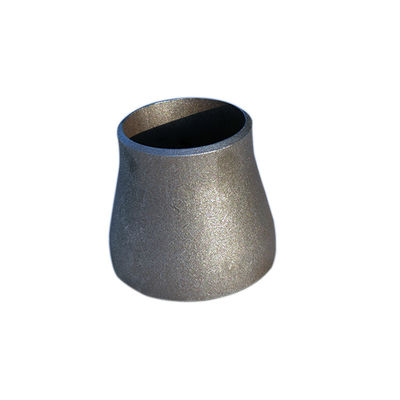

| タイプ: | 詐欺の減力剤、Eccの減力剤 | コーティング: | Anti-Rustオイル、黒い絵画 |
| 厚さ: | SCH20、STD、SCH40、SCH80、XS、SCH160.XXS | ||
| ハイライト: | 316L ANSI B16.9の減力剤,304L ANSI B16.9の減力剤,3インチから2インチのステンレス鋼の減力剤 |
||
ASME B16.9のための指定は減力剤の付属品のような工場によってなされる細工した鋼鉄Buttwelding付属品をカバーする標準である。この標準は両方のための全体寸法、評価、許容、テストおよび印のような変数を細工したカーボン、また合金鋼のfactory-made buttwelding付属品カバーする。この指定で覆われるNPSの½のインチの間で減力剤En 10253 2のサイズの範囲は48インチまで及ぶ。継ぎ目が無く、溶接されたAnsi B16.9の減力剤のためのサイズの範囲は異なっている。継ぎ目が無いAsme B16.9の減力剤次元のために、サイズの範囲は指定するため溶接されたAsme B16 9の減力剤次元が8インチ間のサイズの範囲で利用できる36インチまで一方、24インチまでである。
| コードRCD REISO | 大きいØ | 小さいØ | 高さH mm | 理論的な重量KG | ||||
|---|---|---|---|---|---|---|---|---|
| DN | D mm | 厚さS mm | DN | d mm | 厚さs mm | |||
| 27 21 | 3/4 | 26.9 | 2.3 | 1/2 | 21.3 | 2.0 | 38 | 0.08 |
| 33 21 | 1 | 33.7 | 2.6 | 1/2 | 21.3 | 2.0 | 50 | 0.09 |
| 33 27 | 3/4 | 26.9 | 2.3 | 0.09 | ||||
| 42 21 | 1つの″ 1/4 | 42.4 | 2.6 | 1/2 | 21.3 | 2.0 | 50 | 0.12 |
| 42 27 | 3/4 | 26.9 | 2.3 | 0.13 | ||||
| 42 33 | 1 | 33.7 | 2.6 | 0.14 | ||||
| *48 21 | 1つの″ 1/2 | 48.3 | 2.6 | 1/2 | 21.3 | 2.0 | 64 | 0.18 |
| 48 27 | 3/4 | 26.9 | 2.3 | 0.19 | ||||
| 48 33 | 1 | 33.7 | 2.6 | 0.20 | ||||
| 48 42 | 1つの″ 1/4 | 42.4 | 2.6 | 0.20 | ||||
| 60 27 | 2 | 60.3 | 2.9 | 3/4 | 26.9 | 2.3 | 76 | 0.30 |
| 60 33 | 1 | 33.7 | 2.6 | 0.31 | ||||
| 60 42 | 1つの″ 1/4 | 42.4 | 2.6 | 0.32 | ||||
| 60 48 | 1つの″ 1/2 | 48.3 | 2.6 | 0.33 | ||||
| 76 33 | 2 ″ 1/2 | 76.1 | 2.9 | 1 | 33.7 | 2.6 | 90 | 0.40 |
| 76 42 | 1つの″ 1/4 | 42.4 | 2.6 | 0.47 | ||||
| 76 48 | 1つの″ 1/2 | 48.3 | 2.6 | 0.48 | ||||
| 76 60 | 2 | 60.3 | 2.6 | 0.49 | ||||
| 89 42 | 3 | 88.9 | 3.2 | 1つの″ 1/4 | 42.4 | 2.6 | 90 | 0.55 |
| 89 48 | 1つの″ 1/2 | 48.3 | 2.6 | 0.61 | ||||
| 89 60 | 2 | 60.3 | 2.9 | 0.62 | ||||
| 89 76 | 2 ″ 1/2 | 76.1 | 2.9 | 0.63 | ||||
| 114 48 | 4 | 114.3 | 3.6 | 1つの″ 1/2 | 48.3 | 2.6 | 100 | 0.85 |
| 114 60 | 2 | 60.3 | 2.9 | 0.98 | ||||
| 114 76 | 2 ″ 1/2 | 76.1 | 2.9 | 1.00 | ||||
| 114 89 | 3 | 88.9 | 3.2 | 1.02 | ||||
| 139 60 | 5 | 139.7 | 4.0 | 2 | 60.3 | 2.9 | 127 | 1.60 |
| 139 76 | 2 ″ 1/2 | 76.1 | 2.9 | 1.70 | ||||
| 139 89 | 3 | 88.9 | 3.2 | 1.74 | ||||
| 139 114 | 4 | 114.3 | 3.6 | 1.76 | ||||
| *168 76 | 6 | 168.3 | 4.5 | 2 ″ 1/2 | 76.1 | 2.9 | 140 | 2.60 |
| 168 89 | 3 | 88.9 | 3.2 | 2.70 | ||||
| 168 114 | 4 | 114.3 | 3.6 | 2.82 | ||||
| 168 139 | 5 | 139.7 | 4.0 | 2.94 | ||||
| 219 114 | 8 | 219.1 | 6.3 | 4 | 114.3 | 3.6 | 152 | 5.03 |
| 219 139 | 5 | 139.7 | 4.0 | 5.12 | ||||
| 219 168 | 6 | 168.3 | 4.5 | 5.18 | ||||
| *273 114 | 10 | 273.0 | 6.3 | 4 | 114.3 | 3.6 | 178 | 7.00 |
| *273 139 | 5 | 139.7 | 4.0 | 7.20 | ||||
| 273 168 | 6 | 168.3 | 4.5 | 7.40 | ||||
| 273 219 | 8 | 219.1 | 6.3 | 7.55 | ||||
| 323 168 | 12 | 323.9 | 7.1 | 6 | 168.3 | 4.5 | 203 | 11.00 |
| 323 219 | 8 | 219.1 | 6.3 | 11.10 | ||||
| 323 273 | 10 | 273 | 6.3 | 11.20 | ||||
| わずかな管のサイズ | 1/2から2.1/2 | 3から3.1/2 | 4 | 5から8 |
| 外径 斜めの（d） |
+ 1.6 – 0.8 |
1.6 | 1.6 | + 2.4 – 1.6 |
| 端に内径 | 0.8 | 1.6 | 1.6 | 1.6 |
| 全長（h） | 2 | 2 | 2 | 2 |
| わずかな管のサイズ | 10から18 | 20から24 | 26から30 | 32から48 |
| 外径 斜めの（d） |
+ 4 – 3.2 |
+ 6.4 – 4.8 |
+ 6.4 – 4.8 |
+ 6.4 – 4.8 |
| 端に内径 | 3.2 | 4.8 | + 6.4 – 4.8 |
+ 6.4 – 4.8 |
| 全長（h） | 2 | 2 | 5 | 5 |
| 壁厚さ（t） | わずかな壁厚さのより少しにより87.5% | |||
