商品の詳細:
|

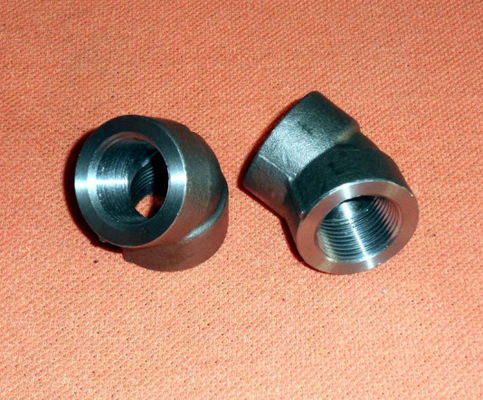

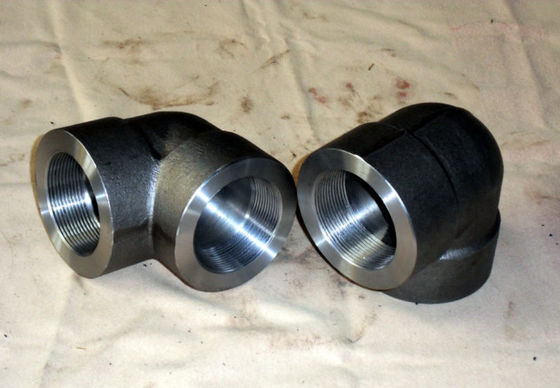

| プロダクト: | 造られた鋼鉄肘ASME B16.11 3000LB | 材料: | ASTM A105;A182 F304;F304L;F316;F316L |
|---|---|---|---|
| サイズ: | 4"への1/8" | 共同タイプ: | 通される;ソケットの溶接 |
| 圧力: | 2000LB;3000LB;6000LB;9000LB | タイプ: | 90DEG、45のDEG、 |
| 表面処理: | 浸った熱い電流を通した | 技術: | 造られる投げること |
| ハイライト: | 2000LBは一致ASME B16.11を造った,ASTM A105は付属品を造った,肘の帽子のティー3000LB 2000LB |
||
Buttweld管付属品の溶接の共通の形態の1つはである。buttweld付属品がより強い関係に終って溶接と合うようにする。通された付属品溶接が可能または好まれないどこにか役立つため。そこに通常糸を作ることを持っている配管し、付属品は女性糸を備えている。あらゆるプロダクトの圧力容量を示すクラスがある。2つは糸の助けによって合う。クラス3000は高圧クラスである。従ってクラス3000の間の相違は通され、buttweld付属品実際に糸である。
製品の説明:
| わずかな管のサイズ | 肘、ティーを終える中心はAを交差させる | 45ºを終える中心はCを肘で突く | バンドHの外径 | 最低の壁厚さG | 糸分の長さ | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2000# | 3000# | 6000# | 2000# | 3000# | 6000# | 2000# | 3000# | 6000# | 2000# | 3000# | 6000# | B | L2 | |
| 1/8 | 13/16 | 13/16 | 31/32 | 11/16 | 11/16 | 3/4 | 7/8 | 7/8 | 1 | .125 | .125 | .250 | .25 | .2639 |
| 1/4 | 13/16 | 31/32 | 1-1/8 | 11/16 | 3/4 | 7/8 | 7/8 | 1 | 1-5/16 | .125 | .130 | .260 | .32 | .4018 |
| 3/8 | 3/32 | 1-1/8 | 1-5/16 | 3/4 | 7/8 | 1 | 1 | 1-5/16 | 1-1/2 | .125 | .138 | .275 | .36 | .4078 |
| 1/2 | 1-1/8 | 1-5/16 | 1-1/2 | 7/8 | 1 | 1-1/8 | 1-5/16 | 1-1/2 | 1-13/16 | .125 | .161 | .321 | .43 | .5337 |
| 3/4 | 1-5/16 | 1-1/2 | 1-3/4 | 1 | 1-1/8 | 1-5/16 | 1-1/2 | 1-13/16 | 2-3/16 | .123 | .168 | .336 | .50 | .5457 |
| 1 | 1-1/2 | 1-3/4 | 2 | 1-1/8 | 1-5/16 | 1-3/8 | 1-13/16 | 2-3/16 | 2-7/16 | .145 | .196 | .391 | .58 | .6828 |
| 1-1/4 | 1-3/4 | 2 | 2-3/8 | 1-15/16 | 1-3/8 | 1-11/16 | 2-3/16 | 2-7/16 | 2-31/32 | .153 | .208 | .417 | .67 | .7068 |
| 1-1/2 | 2 | 2-3/8 | 2-1/2 | 1-3/8 | 1-11/16 | 1-23/32 | 2-7/16 | 2-31/32 | 3-5/16 | .158 | .218 | .436 | .70 | .7235 |
| 2 | 2-3/8 | 2-1/2 | 3-3/4 | 1-11/16 | 1-23/32 | 2-1/16 | 2-31/32 | 3-5/16 | 4 | .168 | .238 | .476 | .75 | .7565 |
| 2-1/2 | 3 | 3-1/4 | 3-3/4 | 2-1/16 | 2-1/16 | 2-1/2 | 3-5/8 | 4 | 4 | .221 | .301 | .602 | .932 | 1.138 |
| 3 | 3-3/8 | 3-3/4 | 4-3/16 | 2-1/2 | 2-1/2 | 3-1/8 | 4-5/16 | 4-3/4 | 4-3/4 | .236 | .327 | .655 | 1.016 | 1.200 |
| 4 | 3-3/16 | 4-1/2 | 4-1/2 | 3-1/8 | 3-1/8 | 3-1/8 | 5-3/4 | 5 | 6 | .258 | .368 | .735 | 1.094 | 1.300 |
| 記述 | クラスの指定 | ||
| クラス3000 | クラス6000 | クラス9000 | |

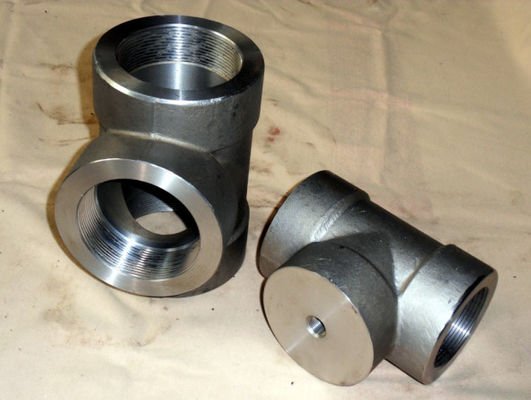

| 肘45および90の程度、 ティー、十字、カップリング、 半カップリング、 端または管の帽子 |
1/2 - 4 | 1/2 - 2 | 1/2 - 2 |
| 1/2 - 4 | 1/2 - 2 | 1/2 - 2 | |
| 1/2 - 4 | 1/2 - 2 | 1/2 - 2 | |
| 管のサイズ 壁厚さによって |
SCH 80/XS | SCH 160 | XXS |
