商品の詳細:
|
| 標準: | ANSI B16.5、ANSI B16.47A、ANSI B16.47B、AWWAはD、DIN、EN1092-1を分類する | タイプ: | WNのフランジ、従ってフランジ、ブランク フランジ、SWのフランジ、板フランジは、フランジを重ね継ぎする |
|---|---|---|---|
| サイズ: | 80"への1/2」、0.5インチから80インチ | 表面処理: | 黒い絵画、黄色い絵画、ANTI-RUSTオイル電流を通す |
| 密封の表面フランジ: | 上げられた表面（RF）、平らな表面（FF）、リング共同タイプ（RTJ） | パッケージ: | 海の価値がある合板箱/パレット |
| 価格言葉: | FOB、CIF、CFR | 生産の期間: | 30days内の60tonsよりより少し、60tons 50daysよりもっと |
| 証明書: | PED、ISO | 材料: | ステンレス鋼SS316/L SS304/L |
| ハイライト: | 6000#ステンレス鋼のフランジEN1092-1,DINは造られたSS304 SS316Lフランジを付けたようになる,96" 150#フランジEN1092-1 |
||
ステンレス鋼のフランジEN1092-1 DINの標準は造られたSS304 SS316Lのフランジ フランジを付けたようになる
| サイズ | 材料 | フランジのタイプ |

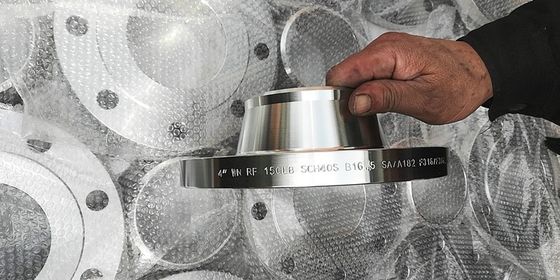

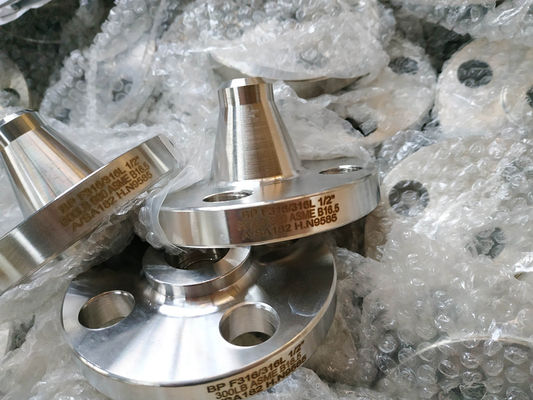

| 1/2」- 80" | ステンレス鋼 | 溶接首のフランジ |
| フランジのスリップ | ||
| ソケットの溶接フランジ | ||
| フランジを重ね継ぎしなさい | ||

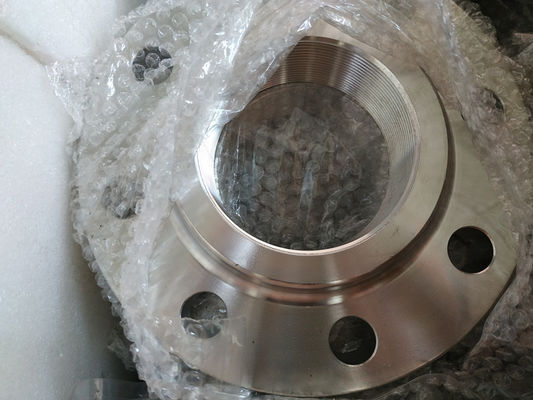

| 通されたフランジ | ||

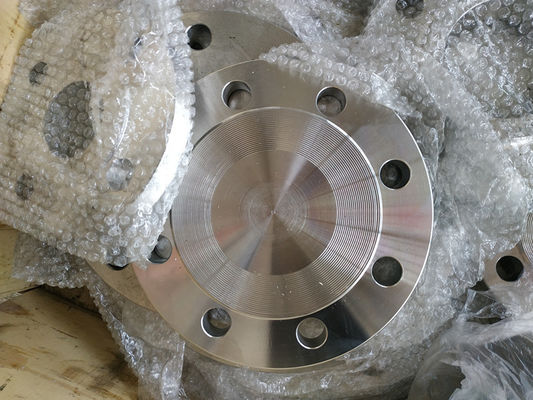

| ブランク フランジ | ||
| 炭素鋼、ステンレス鋼 | 溶接首のフランジ | |
| フランジのスリップ | ||
| ソケットの溶接フランジ | ||
| フランジを重ね継ぎしなさい | ||
| 通されたフランジ | ||
| ブランク フランジ | ||
| フランジの密封の表面 | 鋸歯状にされた終わりを用いるRF | |
| 3つの水線のFF | ||
| 滑らかなfinisのFF | ||
| RTJ （リング共同タイプ） | ||
| 鋸歯状にされた終わりを用いるFF | ||
| 水線とのRF |
| フランジ 正常なDiam。 |
O.D. フランジ | Thk。フランジ分の | Diam. の ハブ |
上げられた表面の直径 | 長さHub.Y | 穴 | Diam. ボルトの 円 |
Diam. ボルトの 穴 |
数 ボルトの |
Diam.の ボルト （インチ） |
KG | LB | |
| インチ | dn | O | C | X | G | Y | B | 紀元前に | BH | BN. | BD | ||
| 1/2」 | 15 | 89.00 | 11.20 | 30.20 | 35.10 | 15.70 | 22.40 | 60.50 | 15.80 | 4 | 1/2」 | 0.4 | 0.9 |
| 3/4" | 20 | 98.50 | 12.70 | 38.10 | 42.90 | 15.70 | 27.70 | 69.90 | 15.80 | 4 | 1/2」 | 0.7 | 1.5 |
| 1" | 25 | 108.00 | 14.20 | 49.30 | 50.80 | 17.50 | 34.50 | 79.30 | 15.80 | 4 | 1/2」 | 0.8 | 1.8 |
| 1-1/4」 | 32 | 117.50 | 15.70 | 58.70 | 63.50 | 20.60 | 43.20 | 88.90 | 15.80 | 4 | 1/2」 | 1.2 | 2.6 |
| 1-1/2」 | 40 | 127.00 | 17.50 | 65.00 | 73.20 | 22.40 | 49.50 | 98.60 | 15.80 | 4 | 1/2」 | 1.4 | 3.1 |
| 2" | 50 | 152.50 | 19.10 | 77.70 | 91.90 | 25.40 | 62.00 | 120.70 | 19.10 | 4 | 5/8" | 2.2 | 4.8 |
| 2-1/2」 | 65 | 178.00 | 22.40 | 90.40 | 104.60 | 28.40 | 74.70 | 139.70 | 19.10 | 4 | 5/8" | 3.5 | 7.7 |
| 3" | 80 | 190.50 | 23.90 | 108.00 | 127.00 | 30.20 | 90.70 | 152.40 | 19.10 | 4 | 5/8" | 3.8 | 8.4 |
| 3-1/2」 | 90 | 216.00 | 23.90 | 122.20 | 139.70 | 31.80 | 103.40 | 177.80 | 19.10 | 8 | 5/8" | 5 | 11 |
| 4" | 100 | 228.50 | 23.90 | 134.90 | 157.20 | 33.30 | 116.10 | 190.50 | 19.10 | 8 | 5/8" | 5.6 | 12.3 |
| 5" | 125 | 254.00 | 23.90 | 163.60 | 185.70 | 36.60 | 143.80 | 215.90 | 22.40 | 8 | 3/4" | 6.5 | 14.3 |
| 6" | 150 | 279.50 | 25.40 | 192.00 | 215.90 | 39.60 | 170.70 | 241.30 | 22.40 | 8 | 3/4" | 8.1 | 18 |
| 8" | 200 | 343.00 | 28.40 | 246.10 | 269.70 | 44.50 | 221.50 | 298.50 | 22.40 | 8 | 3/4" | 13 | 28.6 |
| 10" | 250 | 406.50 | 30.20 | 304.80 | 323.90 | 49.30 | 276.40 | 362.00 | 25.40 | 12 | 7/8" | 18.4 | 40 |
| 12" | 300 | 482.50 | 31.80 | 365.30 | 381.00 | 55.60 | 327.20 | 431.80 | 25.40 | 12 | 7/8" | 28.5 | 63 |
| 14" | 350 | 533.50 | 35.10 | 400.10 | 412.80 | 57.20 | 359.20 | 476.30 | 28.50 | 12 | 1" | 37.5 | 83 |
| 16" | 400 | 597.00 | 36.60 | 457.20 | 469.90 | 63.50 | 410.50 | 539.80 | 28.50 | 16 | 1" | 44.5 | 98 |
| 18" | 450 | 635.00 | 39.60 | 505.00 | 533.40 | 68.30 | 461.80 | 577.90 | 31.80 | 16 | 1 1/8" | 54 | 119 |
| 20" | 500 | 698.50 | 42.90 | 558.80 | 584.20 | 73.20 | 513.10 | 635.00 | 31.80 | 20 | 1 1/8" | 72 | 158 |
| 24" | 600 | 813.00 | 47.80 | 663.40 | 692.20 | 82.60 | 616.00 | 749.30 | 35.10 | 20 | 1 1/4" | 95 |
209 |
